توضیحات

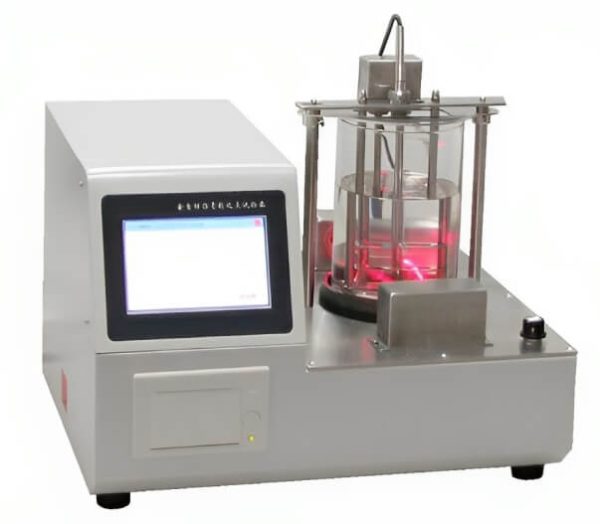

دستگاه اتوماتیک نقطه نرمی Softening Point

دستگاه اتوماتیک نقطه نرمی Softening Point مطابق با ASTM D36

دستگاه اتوماتیک نقطه نرمی Softening Point مطابق با ASTM D36 جهت تست قیر, آسفالت, ذغال سنگ, نفت مایع و غیره….

دستگاه اتوماتیک نقطه نرمی Softening Point مطابق با ASTM D36 با تکنیک  Ring & Ball

دستگاه اتوماتیک نقطه نرمی Softening Point مطابق با ASTM D36 با تکنیک  Ring & Ball در 2 مدل دستی و اتوماتیک

دستگاه اتوماتیک نقطه نرمی Softening Point در 2 دستگاه مختلف 2 نمونه ای یا 4 نمونه ای

Softening Point  Ring & Ball + ASTM D36

2 Models : Manual & Automatic

2 type : 2 Samples or 4 samples

Heating medium: distilled water 20 ℃～90℃(softening point ≦80 ℃)

Heating medium: glycerin 70℃～160℃(softening point >80 ℃)

کاربرد دستگاه اتوماتیک نقطه نرمی Softening Point :

• برای تعیین نقطه نرم شدن قیر, آسفالت نفتی، زمین زغال سنگ، آسفالت نفت مایع و آسفالت های مختلف مناسب است.

• می تواند به طور گسترده برای شرکت های تولید آسفالت، شرکت های بزرگراه و پل سازی، کالج ها و دانشگاه های مرتبط و موسسات تحقیقاتی علمی استفاده شود.

مزایای دستگاه اتوماتیک نقطه نرمی Softening Point :

• استفاده از سیستم میکرو کامپیوتر برای کنترل تست فرآیند
• فرآیند stir اتوماتیک
• گرمایش خطی linear heating
• به طور اتوماتیک نتیجه را تشخیص می دهد، به طور اتوماتیک نتیجه آزمایش را چاپ کنید.
• بشر beaker از مواد شیشه ای مقاوم در برابر درجه حرارت بالا استفاده می کند.
• اندازه حلقه و توپ فولادی می تواند استانداردها را برآورده کند.
• ساختار دسکتاپ کوچک صفحه نمایش ال سی دی. پنل لمسی سبک
• می تواند دو نمونه را در یک زمان تعیین کند.
• آسان برای استفاده و نتایج قابل اعتماد.
• مجهز به پورت RS-323C. می تواند به کامپیوتر ارتباط متصل شود

مشخصات فنی دستگاه اتوماتیک نقطه نرمی Softening Point :

1-Power supply AC 220V (-5%～+10%), 50 Hz

2- Measurement range (1) Heating medium: distilled water 20 ℃～90℃(softening point ≦80 ℃)

(2) Heating medium: glycerin 70℃～160℃(softening point >80 ℃)

3- Temperature resolution 0.1 ℃

4 -Heating rate it will be adjusted to 5.0±0.5 ℃/ min automatically after three minutes

5 -Stirrer the electromagnetic stirring speed can be adjusted continuously, the stirring speed is (0～300) r/min

6 – Heating power 600W

7 – Test result LCD screen shows results and printer to print.

ASTM D36

روش تست استاندارد برای نقطه نرمی Softening Point قیر (دستگاه حلقه و توپ Ring-and-Ball )

قیرها مواد ویسکوالاستیک بدون نقطه ذوب مشخص هستند. با افزایش دما به تدریج نرم تر و چسبناک تر می شوند.

  به همین دلیل، نقاط نرم شدن باید با یک روش دلخواه و کاملاً تعریف شده تعیین شوند تا نتایج قابل تکرار باشند.

نقطه نرمی در طبقه بندی قیرها به عنوان یکی از عناصر در ایجاد یکنواختی محموله ها یا منابع تامین مفید است و نشان دهنده تمایل مواد به جریان در دماهای بالا در سرویس است.

این روش آزمایش تعیین نقطه نرم شدن قیر را در محدوده 30 تا 157 درجه سانتی گراد (86 تا 315 درجه فارنهایت) با استفاده از دستگاه حلقه و توپ غوطه ور در آب مقطر (30 تا 80 درجه سانتی گراد)،  (بالای 80 تا 157 درجه سانتیگراد)، یا اتیلن گلیکول (30 تا 110 درجه سانتیگراد). گلیسیرین USP پوشش می دهد.

مقادیر بیان شده در واحدهای SI باید به عنوان استاندارد در نظر گرفته شوند.

این استاندارد قصد ندارد به تمام نگرانی های ایمنی، در صورت وجود، مربوط به استفاده از آن رسیدگی کند.

  این مسئولیت استفاده کننده از این استاندارد است که اقدامات ایمنی و بهداشتی مناسب را ایجاد کند و قابل اجرا بودن محدودیت های نظارتی را قبل از استفاده تعیین کند.

تست حلقه و توپ ASTM چیست؟

تست نقطه نرمی قیر – دستگاه حلقه و توپ

در این آزمایش نمونه قیر در دو حلقه برنجی گرفته شده و گلوله های فولادی روی آن قرار می گیرد.

سیستم در یک حمام آب قرار می گیرد و گرم می شود.

 دمایی که در آن یک توپ فولادی با پوشش قیر به کف یک بشر شیشه ای برخورد می کند، دمای نقطه نرمی نامیده می شود.

تست ring ball برای قیر چیست؟

حلقه و توپ ring ball نقطه نرمی دومین روش آزمایش قدیمی پس از نفوذ سوزن برای قیر است.

  دمایی است که در آن یک نمونه قیر در یک حلقه در حین گرم شدن، تغییر شکل 0.4 ± 25 میلی‌متر توسط یک توپ داشته است.

چگونه نقطه نرمی softening point را اندازه گیری می کنید؟

حلقه در یک دستگاه فلزی مخصوص قرار می گیرد که در حمام آب یا گلیسرول قرار می گیرد.

  یک توپ فولادی با قطر و جرم معین روی حلقه قرار می گیرد و حمام با سرعت معینی گرم می شود.

دمایی که در آن توپ، رزین نرم کننده را به سمت پایین فشار می دهد، به عنوان نقطه نرم شدن ذکر می شود.

چرا از تست نقطه نرمی Softening Point قیر استفاده می کنیم؟

تست نقطه نرمی قیر را بر اساس مقاومت دمایی آن مشخص می کند که نشان دهنده چسبندگی مناسب قیر در شرایط آب و هوایی مطلوب در هنگام احداث جاده است.

در مناطقی که هوای گرم دارند، قیر باید در برابر دماهای بالا مقاومت بیشتری داشته باشد، بنابراین از قیر با نقطه نرمی بالاتر استفاده می شود. به عبارت دیگر مقدار نقطه نرمی باید بالاتر از دمای روسازی باشد در غیر این صورت قیر موجود در لایه نرم و چسبنده خواهد بود.

در مقابل، قیر مقاوم در برابر دمای پایین در آب و هوای معتدل تا سرد استفاده می شود.

رابطه بین نفوذ قیر و نقطه نرم شدن Bitumen Penetration and Softening Point

به طور کلی، با افزایش نفوذ، نقطه نرمی قیر درجه نفوذ و قیر درجه ویسکوزیته کاهش می یابد.

  در واقع قیر نرمتر در دماهای کمتر به تدریج ذوب می شود و مقاومت حرارتی آن کمتر می شود.

نقطه نرم شدن با ویسکوزیته نیز افزایش می یابد.

این بدان معنی است که قیر ویسکوز در دماهای بالاتر شروع به نرم شدن می کند.

  در نتیجه، حساسیت دما با افزایش ویسکوزیته کاهش می یابد.

روش های تست نقطه نرمی قیر در استانداردهای بین المللی

روش های استاندارد مختلفی برای تعیین نقطه نرم شدن قیر ارائه شده است که به شرح زیر است:

ASTM D36 (متداول ترین)

ASTM E28-67/E28-99

ASTM D6493 – 11

IS 1205

EN 1427

IP 58

ISO 4625

JIS K 6863

تست حلقه و توپ با روش ASTM D36 در ادامه توضیح داده خواهد شد.

تست نقطه نرمی قیر توسط ASTM D36:

روش آزمایش نقطه نرم شدن قیر Bitumen Softening Point Test

-آماده سازی نمونه:

نمونه قیر را تا دمای 75-100 درجه سانتیگراد حرارت دهید تا قیر کاملاً مایع شود.

مخلوطی از گلیسیرین و دکسترین را به نسبت مساوی تهیه کنید.

 سپس سطح صفحه فلزی یا شیشه ای را بپوشانید. این کار از چسبیدن قیر به صفحه جلوگیری می کند

رینگ ها را تقریباً با همان دمای قیر مذاب گرم کنید.

آنها را روی بشقاب آغشته به مخلوط گلیسیرین و دکسترین قرار دهید.

قیر گرم شده را به آرامی روی حجم حلقه های داخل هر حلقه بریزید. بگذارید در دمای اتاق خنک شوند.

هنگامی که قطعات آزمایش سرد شدند، قیر اضافی را می توان با یک چاقوی کمی گرم شده جدا کرد

-روش

حمام آب را با آب مقطر جوشیده در دمای 5 درجه سانتیگراد پر کنید.

حلقه های پر از قیر را در قاب نگهدارنده ثابت کنید و به مدت 15 دقیقه در حمام آب با دمای 5 درجه سانتیگراد قرار دهید.

  توپ های فولادی را تا دمای 5 درجه سانتی گراد خنک کنید.

یک توپ فولادی را در بالای حلقه های متصل به تکیه گاه قرار دهید. این مجموعه را در یک لیوان پر از آب مقطر قرار دهید.

  سطح آب باید حداقل 50 میلی متر بالاتر از سطح بالای توپ باشد.

لیوان را روی بخاری بگذارید و همزن و دماسنج را تنظیم کنید. اجازه دهید تا لیوان با سرعت یکنواخت 0.5 ± 5 درجه سانتیگراد در دقیقه گرم شود.

حرارت دادن را تا زمانی ادامه دهید که قیر نرم شود و گلوله به دلیل وزنش شروع به حرکت به سمت پایین کند.

هنگامی که هر توپ با کف صفحه تماس می گیرد، به دمای دماسنج توجه کنید.

مقدار متوسط نقطه نرم شدن دو گلوله (با دقت 0.5 درجه سانتیگراد) نقطه نرم شدن قیر است.

توجه: برای قیرهایی با نقطه نرمی بین 40 تا 60 درجه سانتیگراد، حداکثر اختلاف بین دو قرائت نباید بیش از 1 درجه سانتیگراد باشد.

  برای نقطه نرم شدن بین 61 تا 80 درجه سانتیگراد، اختلاف باید کمتر از 1.5 درجه سانتیگراد باشد.

در غیر این صورت آزمایش نامعتبر است و تکرار می شود.

نتیجه گیری تست نقطه نرم شدن قیر Softening Point

از آنجایی که قیر نقطه ذوب خاصی ندارد، نقطه نرم شدن آن اندازه گیری می شود.

با دستگاه اتوماتیک نقطه نرمی Softening Point مطابق با ASTM D36 ، نقطه نرم شدن را اندازه می گیریم.

این به ما کمک می کند تا بدانیم از چه نوع و درجه ای از قیر می توان در شرایط مختلف آب و هوایی استفاده کرد.
