اکسیژن آنالایزر انلاین
- توضیحات
- نظرات (1)
توضیحات
اکسیژن آنالایزر انلاین
دستگاه اکسیژن آنالایزر در 4 کلاس مختلف وجود دارد

1- اکسیژن آنالایزر آزمایشگاهی
2- اکسیژن آنالایزر آنلاین
3- اکسیژن آنالایزر فرستنده TRANSMITTER
4- اکسیژن آنالایزر پرتابل
آنالایزرهای اکسیژن ضد انفجار explosion–proof هستند.
این آنالایزرهای گاز به طور خودکار کسر حجمی اکسیژن را در محیط های گازی از جمله گاز طبیعی natural gas اندازه گیری می کنند.
Explosion-proof – 1Ex d IIС Т6 Gb explosion protection
0 – 500 ppm or 0 – 10,000 ppm or 0 – 100% vol
IP65 or IP66
Completely automatic operation and calibration
Up to 2 analyzed streams
Ambient temperature : from -20 to +50 °С

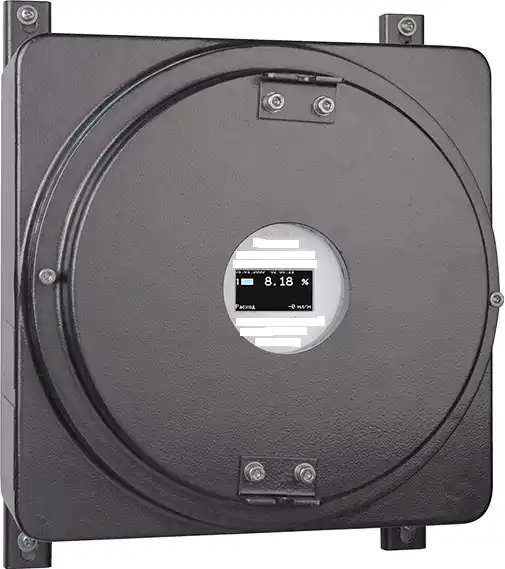

Stationary OXYGEN ANALYZER

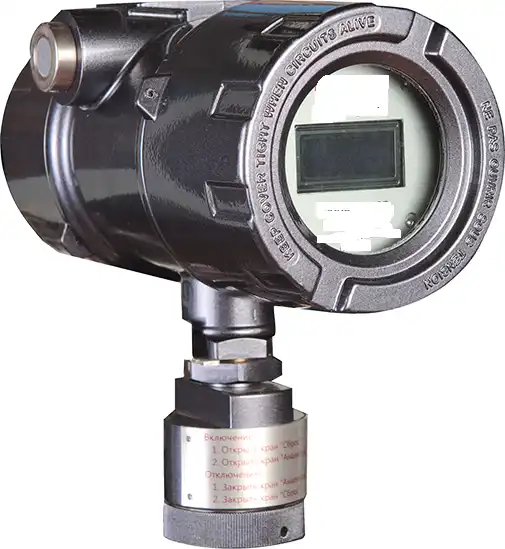

PROCESS GAS ANALYZER ANOX TRANSMITTER

یک نسخه ساده و مقرون به صرفه از یک آنالایزر اکسیژن با مشخصات مترولوژیکی است که به شدت با یک دستگاه ثابت قابل رقابت است.
انالایزر انلاین اکسیژن فرآیند مدرن مبتنی بر آشکارساز الکتروشیمیایی پیشرفته برای اندازه گیری سطح پایین ppm اکسیژن با دقت فوق العاده میباشد
امکانات نرم افزار اکسیژن آنالایزر آنلاین
نرم افزار ویژه (built-in or stand-alone) که توسط متخصصان کمپانی توسعه یافته است، عملکردهای زیر را به آنالایزر اکسیژن ارائه می دهد:
- انتخاب حالت تحلیلی analysis mode
- قابلیت remote control
- کنترل بر فرآیند اندازه گیری ها Control over the progress of measurements
- تشخیص سخت افزار آنالایزر گاز Diagnostics of the gas analyzer hardware
- پردازش اطلاعات اندازه گیری از ECD و محاسبه تجزیه و تحلیل.
- ذخیره سازی نتایج اندازه گیری؛
- کالیبراسیون خودکار آنالایزر هنگام تجزیه و تحلیل مخلوط های گاز کالیبراسیون calibration gas mixtures (CGM) طبق الگوریتم های مشخص شده.
- انتقال داده ها به سطح بالای APCS با استفاده از پروتکل open exchange Modbus RTU.
اصول انالایزر
اصل عملکرد آنالایزر جریان اکسیژن – الکتروشیمیایی بسته به نوع سنسور الکتروشیمیایی مورد استفاده، 2 محدوده اندازه گیری امکان پذیر است: از 0-500 ppm و از 0-100٪ حجم.
آنالایزر اکسیژن درکجا استفاده می شود؟
آنالایزرهای اکسیژن ثابت و قابل حمل قابل استفاده هستند:

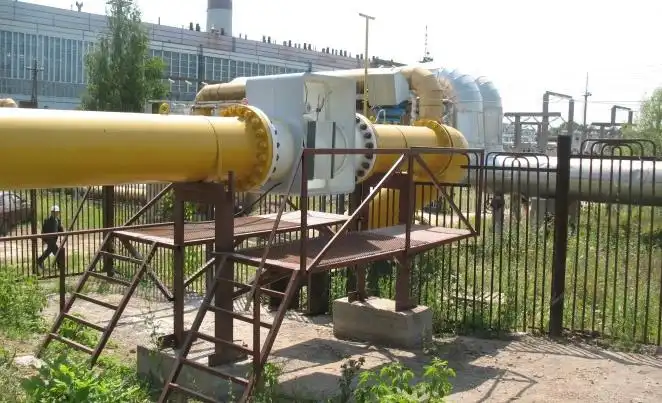

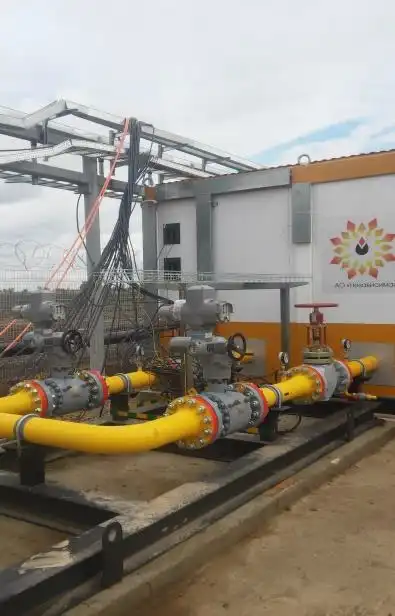

- در کارخانه های فرآوری گاز gas processing plants
- در تأسیسات حمل و نقل و توزیع گاز طبیعی At natural gas transportation and distribution facilities
- کنترل کیفیت گاز صادراتی To control the quality of gas exported
- برای جلوگیری از شرایط اضطراری هنگامی که غلظت قابل توجهی از اکسیژن در گاز طبیعی رخ می دهد.
- به عنوان بخشی از یک واحد کنترل کیفیت در سیستم های اندازه گیری تجاری مطابق با GOST 5542-2014 و STO Gazprom 089.
- در شرکت های صنایع شیمیایی، پالایش نفت و گاز
- برای کنترل کیفیت گاز طبیعی مطابق با الزامات ASTM D 7607-11 و استاندارد اروپایی EN 16726: 2015.
0 – 500 ppm | Measurement range О2 |
0 – 2000 ppm | |
0 – 10000 ppm | |
0 – 100% vol |

مزایای آنالایزر اکسیژن انلاین
- توانایی تجزیه و تحلیل دو جریان استریم The ability to analyze two streams
- سنسور الکتروشیمیایی با حساسیت بالا
- محدوده تشخیص گسترده (از سطح ppm تا 100%)
- پاسخ سریع Fast response
- دقت بالا Superior accuracy
- طراحی ساده، نصب و بهره برداری آسان
- هیچ اثر تداخلی سایر اجزای گاز طبیعی وجود ندارد.
- کالیبراسیون خودکار توسط PGS
- آنالیز مداوم اکسیژن با دقت بالا و حد تشخیص پایین detection limits
- انتقال اطلاعات به دستگاه های اکسترنال

آنالایزرهای اکسیژن همه مجوزها و تاییدیه ها را دارند:
گواهی حفاظت از انفجار Explosion protection certificate of the Customs Union
مطابق با الزامات جدید استاندارد اروپا
EN 16726: 2015 “زیرساخت گاز – کیفیت گاز – گروه H” در نقاط ورودی شبکه و نقاط اتصال، کسر مولی اکسیژن نباید بیش از 0.001٪ (یا 10 ppm) باشد که به عنوان میانگین 24 ساعته ارائه می شود.

مشخصات فنی اکسیژن آنالایزر آنلاین
SPECIFICATIONS
Operating principle | Electro-chemical |
Number of streams | Up to 2 |
Analyzed media | gaseous |
Sample gas pressure controller | external mechanical |
Sample gas consumption, ml/min | 200-2000 |
Operation mode | automatic |
Analyses cycle | continuous |
Calibration gas | automatic |
Explosion protection | 1 Еx d IIC T6 Gb |
IP rating | IP65 |
Power consumption, not more, W | 90 (during warming up), 30 (during operation) |
Power supply, V | 220 |
Data transfer interfaces | RS232/RS485, Ethernet, 4-20 mA, GSM / GPRS |
Sample gas pressure, MPa | 0,1 ± 0,05 |
Software | Built-in and external |
Ambient temperature, °С | from -40 to +50 |
Weight, kg, not more | 39 |
Dimensions, mm (LxWxH) | 435х275х425 |

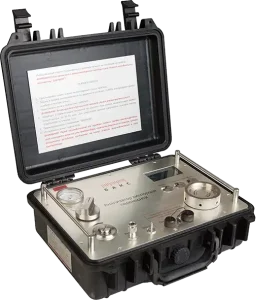

اکسیژن آنالایزر پرتابل

آنالایزر اکسیژن قابل حمل یک دستگاه پرتابل ضد انفجار، با ابعاد جمع و جور، راحت، مستقل و دقیق برای اندازه گیری میزان اکسیژن موجود در گازها در تاسیسات راه دور و در آزمایشگاه ها است.
Operates at temperatures up to -40 °C due to temperature control of sensor
IP67 protected case
0-500 ppm to 0-100% by volume
Sampling valve for injection and switching measurement modes
Flexible PC software for remote access
Analyzed gas pressure regulating valve
Temperature-controlled electrochemical sensor
1Ex d mb IIC Т4 Gb X explosion protection
Explosion-proof On /Off buttons, setting and controlling the analyzer
LCD with a choice of displayed unit measure
مزایای اکسیژن آنالایزر پرتابل :
- به دلیل کنترل دما سنسور در دمای تا منفی -40 درجه سانتیگراد کار می کند
- کارکرد طولانی مدت از باتری داخلی با امکان شارژ مجدد از منبع تغذیه خودرو و از شبکه 220 ولت
- به گازهای اضافی و آماده سازی نمونه نیاز ندارد.
- اندازه و وزن کوچک
کاربرد اکسیژن آنالایزر پرتابل :
- نظارت عملیاتی بر محتوای اکسیژن در CNG در conditions field ، از جمله هنگام راه اندازی خطوط لوله گاز پس از تعمیر و نگهداری معمول.
- کنترل سیار محتوای اکسیژن موجود در گاز در power system ، صنایع غذایی، شیمیایی، نفت و گاز.
- پتروشیمی و پالایشگاه

استاندارد ASTM D7607 – 11 چیست ؟
روش تست استاندارد برای آنالیز اکسیژن در سوخت های گازی (متد سنسور الکتروشیمیایی)
Standard Test Method for Analysis of Oxygen in Gaseous Fuels (Electrochemical Sensor Method)
- دامنه
1.1 این روش تست برای تعیین اکسیژن (O2) در سوخت های گازی و گازهای نوع سوخت است.
این متد اندازه گیری اکسیژن در گاز طبیعی و سایر سوخت های گازی قابل استفاده است.
از این روش می توان برای اندازه گیری اکسیژن در هلیوم، هیدروژن، نیتروژن، آرگون، دی اکسید کربن، گازهای مخلوط، گازهای فرآیندی و هوای محیط استفاده کرد.
محدوده قابل اعمال 0.1 ppm (v) تا 25٪ حجمی است.
1.2 مقادیر بیان شده در واحدهای SI یا واحدهای اینچ پوند باید به طور جداگانه به عنوان استاندارد در نظر گرفته شوند.
مقادیر بیان شده در هر سیستم ممکن است معادل های دقیقی نباشند. بنابراین، هر سیستم باید مستقل از دیگری استفاده شود.
ترکیب مقادیر از دو سیستم ممکن است منجر به عدم انطباق با استاندارد شود.
1.3 این استاندارد قصد ندارد به تمام نگرانی های ایمنی، در صورت وجود، مربوط به استفاده از آن رسیدگی کند.
این مسئولیت استفاده کننده از این استاندارد است که اقدامات ایمنی و بهداشتی مناسب را ایجاد کند و قابل اجرا بودن محدودیت های نظارتی را قبل از استفاده تعیین کند.
تجزیه و تحلیل شیمیایی – حسگرهای الکتروشیمیایی – سوختهای گازی – محتوای مواد معدنی – گاز طبیعی – اکسیژن – محتوای اکسیژن – پروبها و حسگرها
استاندارد EN 16726:2015 چیست ؟
این استاندارد اروپایی ویژگیهای کیفی گاز، پارامترها و محدودیتهای آنها را برای گازهای طبقهبندی شده به عنوان گروه H که قرار است منتقل، تزریق و از انبارها، توزیع و استفاده شوند، مشخص میکند.
