دستگاه تعیین نقطه ریزش Dropping Point و دستگاه تست نرمی Softening Point

Dropping Point + Softening Point Determination

Company Mettler Toledo Switzerland

simultaneous dropping and softening point determination of two samples from –20°C to 400°C.

Visual camera observation and digital image analysis

• One click and superior ergonomics – quick to learn, easy to operate
• Simultaneous measurement of 2 samples – increases productivity
• Convenient playback of high resolution color videos – offers maximum insight
• Compliant to standards – ensures trustworthy measurements and results

تعیین نقطه  قطره ای شدن ( افتادگی )  Dropping Point و نقطه نرم شدن Softening Point

سیستم نقطه ریزش ( قطره ای شدن ) dropping point یک دستگاه آنالیتیکال است که برای تعیین نقطه افتادگی dropping point و نقطه نرم شدن Softening Point موادی مانند گریس ها، قیر pitch ، پلیمرها ,رزین , آسفالت و غیره استفاده می شود.

  نقطه ریزش یا نقطه افتادگی dropping point دمایی است که در آن اولین قطره ماده مذاب رسوب می کند.

  نقطه نرم شدن Softening Point دمایی است که در آن ماده مذاب در فاصله مشخصی جریان می یابد.

با دستگاه تمام اتوماتیک  dropping point system by METTLER TOLEDO ، هر دو نقطه افت dropping point و نقطه نرم شدن به طور کامل به طور خودکار به دست می آیند.

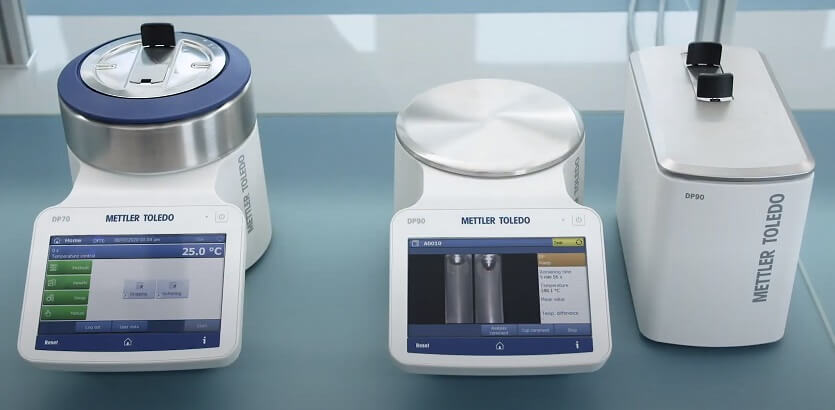

Dropping Point System DP70

The DP70 offers simultaneous dropping and softening point determination of two samples up to a maximum temperature of 752°F/400°C.

Simple One Click™ Operation

Dropping Point System DP90

Sub-Zero Possibilities.

The DP90 offers simultaneous dropping and softening point determination of two samples from –20°C to 400°C.

It consists of a control unit and a separate measuring cell that can be placed in a refrigerator or deep freezer.

Determination at sub-ambient temperature

When placed in a refrigerator or freezer, the external cell allows reliable characterization of ointments, creams, and edible fats.

Dropping and softening point and its detection

نقطه سقوط dropping point (DP) یک ویژگی مشخصه یک ماده است.

  دمایی است که در آن اولین قطره یک ماده از یک cup در شرایط آزمایشی تعریف شده می‌افتد.

نقطه نرم شدن softening point (SP) دمایی است که در آن یک ماده در شرایط آزمایشی تعریف شده، مسافت معینی را طی کرده است.

بسته به ماده نرم کننده، ممکن است لازم باشد با اعمال وزنه توپ ball weight، جریان flow  را تقویت کنید.

این ابزار همچنین یک نمودار طول جدید تولید می کند که رفتار رئولوژیکی نمونه را نشان می دهد.

نمونه ها تا زمانی که از حالت جامد به مایع تبدیل شوند حرارت داده می شوند.

نقاط ریزش و نرم شدن Dropping and softening points  عمدتاً در کنترل کیفیت استفاده می شوند، اما همچنین می توانند در تحقیق و توسعه برای تعیین دمای استفاده و پارامترهای فرآیند بسیاری از مواد مختلف ارزشمند باشند.

نمودار طول یک تعیین تکراری نقطه نرم شدن. هر چه شیب تندتر باشد (نشان دهنده سرعت جریان) ویسکوزیته کمتر است.

Simple One Click™ Operation

The One Click™ user interface enables users to start measurements with a single click of the button.

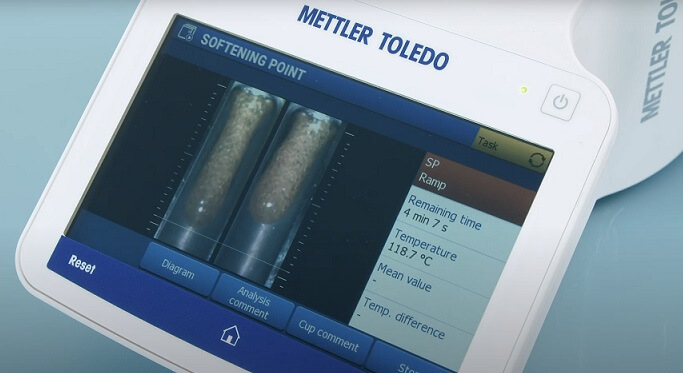

Color video recording

With the high resolution on-screen video, measurements can be observed in real time or conveniently replayed to verify the results.

ویدئوهای رنگی با وضوح بالا ضبط شده در طول اندازه گیری را می توان بارها و بارها بر روی دستگاه پخش کرد.

این به شما امکان می دهد تا با تأیید بصری اندازه گیری ها، نتایج غیرمنتظره را بررسی کنید.

Trusted performance

With the visual camera observation and digital image analysis, highly accurate dropping/softening point temperatures are obtained fully automatically.

Reliable results

قابلیت آنالیز  همزمان دو نمونه، مقدار میانگین و اختلاف نتایج منفرد را ارائه می دهد.

نتیجه را می توان در هر روش از پیش انتخاب کرد.

اندازه‌گیری‌ها می‌توانند شامل بررسی‌های انطباق conformity checks  و چاپ خودکار نتایج در یک مرحله ساده باشند، که از خطاهای رونویسی و سوگیری اپراتور که با روش‌های تحلیل دستی رخ می‌دهند، جلوگیری می‌کند.

Conformity with current standards

عملکرد بر اساس استانداردهای انجمن آمریکایی آزمایش و مواد (ASTM International)، داروسازی اروپایی European Pharmacopeiaو استانداردهای دیگر، مقایسه نتایج اندازه گیری را آسان تر می کند.

شما می توانید از تمام cups های مشخص شده در این استانداردها با حامل carrier نمونه نوآورانه استفاده کنید.

Innovative Sample Carrier – increases efficiency, safety and accelerates measurement workflow

Complete result documentation

همه نتایج به صورت ایمن بایگانی می شوند و در هر زمان قابل پیگیری هستند.

چه نتایج را بر روی یک چاپگر نواری یا شبکه چاپ کنید، گزارش ها را به صورت PDF ذخیره کنید، یا مستقیماً همه فایل های نتیجه از جمله ویدیو را به رایانه شخصی انتقال دهید، همیشه حداکثر اطلاعات ممکن را از اندازه گیری های خود دریافت می کنید.

علاوه بر این، فایل نتیجه در قالب CSV (مقادیر جدا شده با کاما) خواندن داده های انتخاب شده توسط نرم افزار LIMS را امکان پذیر می کند.

Determination of the dropping point of polyolefines

تعیین نقطه ریزش  dropping point پلی اولفین ها

یک روش عمومی پذیرفته شده برای تعیین خواص استفاده از پلیمرهای خام نقطه قطره ای شدن dropping point است.

گلوله ها یا پودرهای همو یا کوپلیمری با نقطه ریزش مشخص قابل آزمایش هستند.

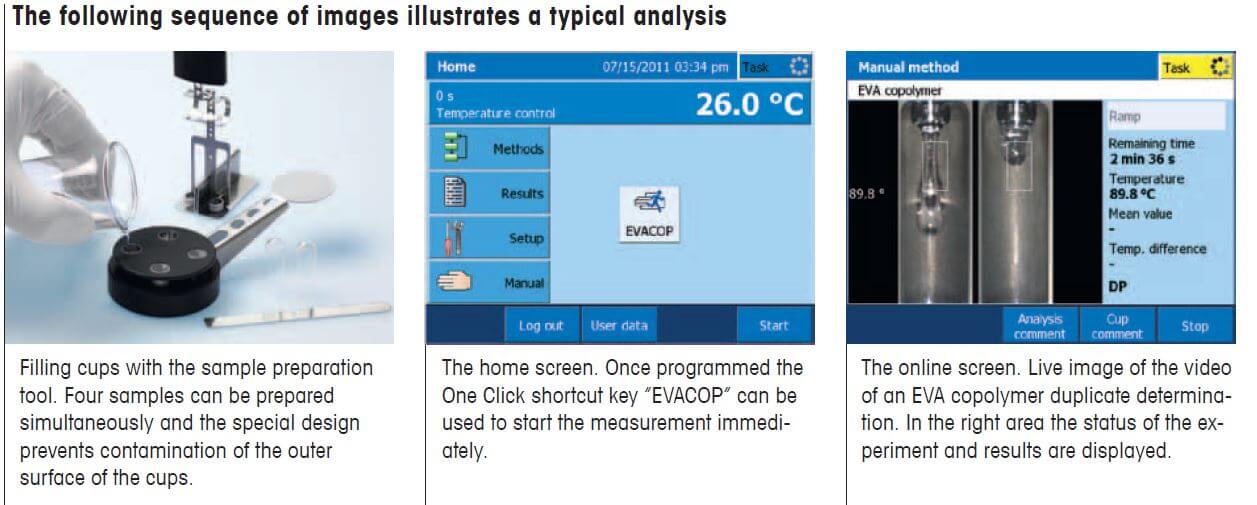

نمونه ها از قبل ذوب می شوند و در cups های نشسته در ابزار آماده سازی نمونه که از قبل در یک کوره خشک گرم شده است، پر می شوند.

تعیین نقطه افتادگی خودکار و بدون نظارت با استفاده از DP70 اندازه گیری های سریع و قابل اعتمادی را فراهم می کند.

انجام تجزیه و تحلیل بر اساس ASTM D3954، مقایسه عالی نتایج را تضمین می کند.

More Application Possibilities

Wider Temperature Range

تعیین نقطه افت Dropping point در دماهای زیر  دمای محیطی فقط با استفاده از دستگاه Dropping point DP90 قابل انجام است.

دستگاه Dropping point DP90 شامل یک واحد کنترل و یک سل اندازه گیری جداگانه است که می تواند در یخچال یا فریزر عمیق قرار گیرد.

Reliable measurements in pharma, cosmetics and food industry

اندازه گیری های قابل اعتماد صنایع در داروسازی، آرایشی و بهداشتی و صنایع غذایی

DP90 تمام مزایای یک DP70 را با امکان شروع اندازه گیری از -20 درجه سانتیگراد ترکیب می کند.

عایق عالی کوره و منبع نور LED از گرم شدن خود سلول اندازه گیری جلوگیری می کند و حداقل دمای پایدار را تضمین می کند.

اندازه گیری هایی که قبلاً به صورت دستی انجام می‌شدند (به عنوان مثال طبق ASTM D127 یا DIN 12785) اکنون می‌توانند به راحتی با روش اتوماتیک جایگزین شوند.

مواد اولیه کرم ها، شیاف ها suppositories ، پمادها و روغن ها و چربی های خوراکی را می توان مشخص کرد.

کنترل دسترسی با نام کاربری و رمز عبور، تعیین تکراری و مستندات نتیجه عالی تنها چند ویژگی تجهیزاتی هستند که از انطباق با مقررات regulatory compliance پشتیبانی می کنند.

انواع انالایزر دمایی

دستگاه نقطه افتادگی دیجیتال digital dropping point چیست؟

یک ابزار قطره‌ای ذوب دیجیتال از یک کوره و دوربین فیلمبرداری برای تشخیص خودکار نقطه افت و رویداد نقطه نرم شدن استفاده می‌کند.

این اندازه گیری به صورت دیجیتالی انجام می شود و تأثیر اپراتور را به میزان قابل توجهی کاهش می دهد.

دو نمونه را می توان به طور همزمان با دقت دمایی تا 0.2 درجه سانتی گراد و زمان گرمایش و سرمایش کوتاه اندازه گیری کرد.

طرح کوره و انالیز تصویر ویدئویی به ترتیب امکان اندازه گیری دو نمونه را به طور همزمان فراهم می کند.

دستگاه های نقطه افت digital dropping point METTLER TOLEDO Excellence DP70 و DP90 هم به عنوان دستگاه های نقطه ریزش قطره ای خودکار digital dropping point و هم به عنوان دستگاه های نقطه نرم کننده softening point خودکار کار می کنند.

این سیستم ترکیبی از کوره و دوربین فیلمبرداری است.

نقطه ریزش و نقطه نرم شدن با حرارت دادن نمونه تعیین می شود.

  از کوره برای کنترل دما در حین آنالیز استفاده می شود. کنترل و ضبط دما توسط یک سنسور پلاتین دیجیتال تضمین می شود.

در Dropping Point Excellence Systems از METTLER TOLEDO، یک نور LED متعادل سفید بر روی مجموعه آزمایشی می تابد که از cup و نگهدارنده داخل کوره تشکیل شده است.

تصویر بازتابی توسط دوربین فیلمبرداری ضبط می شود.

برای تعیین خودکار نقطه ریزش، کل آزمایش نقطه افت به صورت ویدئویی ضبط می شود و تجزیه و تحلیل تصویر برای تشخیص اولین قطره ای که از فنجان نمونه خارج می شود، هنگام عبور از یک مستطیل سفید مجازی واقع در زیر دهانه cup استفاده می شود.

  هنگام تشخیص این، دمای کوره با وضوح 0.1 درجه سانتیگراد اندازه گیری و ثبت می شود.

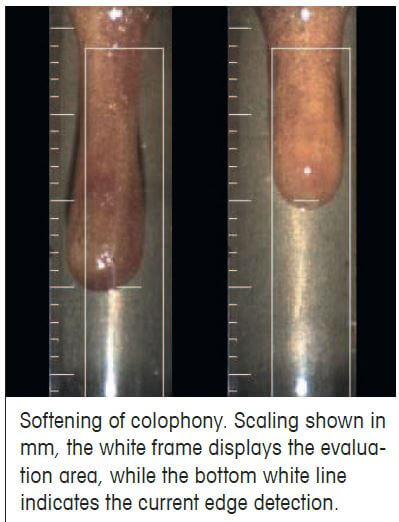

برای تعیین نقطه نرم شدن خودکار، لبه جلویی نمونه نرم شده با یک خط پله در ویدئو مشخص شده است.

  هنگامی که خط پله از یک خط مجازی که 19 میلی متر زیر دهانه cup  قرار دارد عبور کرد، دمای کوره مربوطه اندازه گیری و با وضوح 0.1 درجه سانتی گراد ثبت می شود.

نمونه های رایجی که باید با دستگاه نقطه افت ( قطره ای شدن ) dropping point آزمایش شوند کدامند؟

دستگاه نقطه افت dropping point برای تعیین نقاط ریزش و نرم شدن پمادها، رزین های مصنوعی و طبیعی، رزین ها، چربی های خوراکی، گریس ها، موم ها، استرهای اسید چرب،pitch ، آسفالت، قطران، قیر و بسیاری مواد دیگر استفاده می شود.

برخی ازکاربردهای دستگاه نقطه قطره ای شدن Dropping Point :

• مطابق با استانداردهای بین المللی ASTM، AOCS، IP، ISO
• ASTM D3104 برای تعیین خودکار نقطه نرم شدن softening point قیر ها pitches
• ASTM D3461 برای تعیین نقطه نرمی خودکار قیر، pitch و آسفالت
• ASTM D3954 برای آزمایش نقطه ریزش Dropping Point خودکار موم ها
• ASTM D6090 برای تعیین نقطه نرم شدن خودکار رزین ها
• AOCS Cc 18-80 برای تشخیص خودکار نقطه ریزش Dropping Point چربی ها و روغن های خوراکی
• Pharmacopeia اروپا Eur. 2.2.17 برای نقطه سقوط Dropping Point
• IP 396 برای تشخیص خودکار نقطه ریزش گریس روان کننده
• ISO 4625 برای تعیین نقطه نرمی رنگ و لاک
• DIN EN 51920 برای تعیین نقطه نرم شدن مواد کربنی
• استانداردهای بین المللی ASTM D3104، ASTM D3461، ASTM D3954، ASTM D6090 و AOCS Cc 18-80 به طور خاص بر اساس تعیین نقطه ریزش خودکار و تعیین نقطه نرم شدن بر روی ابزارهای METTLER TOLEDO هستند.

نقطه افتادگی یا قطره ای شدن یا افت Dropping Point چیست؟

محصولات مصنوعی و طبیعی می توانند به تدریج با افزایش دمای آن نرم شوند و در یک بازه دمایی نسبتاً زیاد ذوب شوند.

به طور کلی، آزمایش نقطه ریزش Dropping Point یکی از معدود روش‌هایی است که به راحتی قابل دستیابی است تا از نظر حرارتی موادی مانند چربی‌ها، گریس‌ها، موم‌ها و روغن‌ها را مشخص کند.

تعریف نقطه قطره ای  ( قطره ای ) Dropping Point: نقطه افت (DP) یک ویژگی مشخصه یک ماده است.

نمونه ها تا زمانی که از حالت جامد به مایع تبدیل شوند حرارت داده می شوند.

نقطه ریزش Dropping Point دمایی است که در آن اولین قطره یک ماده مذاب از یک cup استاندارد با روزنه مشخص تحت شرایط آزمایش کنترل شده در یک کوره رسوب می‌کند.

نقطه افت یک رویداد ناگهانی است، زیرا قطره مایع با خروج از cup توسط گرانش شتاب می گیرد.

نقطه نرمی Softening Point چیست؟

محصولات مصنوعی و طبیعی می توانند به تدریج افزایش دمای آن را نرم کرده و در یک بازه دمایی نسبتاً زیاد ذوب شوند.

به طور کلی، آزمایش نقطه نرمی یکی از معدود روش‌هایی است که به راحتی قابل دستیابی است تا موادی مانند رزین‌ها، رزین‌ها، قیر، آسفالت، pitch و قطران را از نظر حرارتی مشخص کند.

تعریف نقطه نرمی: نقطه نرم شدن (SP) یک ویژگی مشخصه یک ماده است.

نمونه ها تا زمانی که از حالت جامد به مایع تبدیل شوند حرارت داده می شوند.

  نقطه نرم شدن دمایی است که در آن یک ماده در شرایط آزمایشی تعریف شده، مسافت معینی را طی کرده است.

آزمایش‌های نقطه نرمی به یک cup نمونه اختصاصی با دهانه 6.35 میلی‌متری در پایین نیاز دارند که از یک cup نقطه افت عریض‌تر است.

به منظور رسوب نمونه نرم شده از cup هنگام گرم شدن، می توان نمونه را با یک توپ با ابعاد استاندارد ساخته شده از فولاد ضد زنگ وزن کرد.

  هنگامی که نمونه نرم شد و به اندازه کافی به سمت پایین کشیده شد تا به فاصله 19 میلی متری از دهانه cup برسد، دمای کوره به عنوان دمای نقطه نرم شدن نمونه ثبت می شود.
