توضیحات

دستگاه پرتابل نقطه شبنم سنج Portable dew point meter مدل DP 500

دستگاه پرتابل نقطه شبنم سنج  مدل DP 500Portable dew point meter با integrated data logger کمپانی CS instruments آلمان

دستگاه پرتابل نقطه شبنم سنج Portable dew point meter با integrated data logger برای هوای فشرده و گازها مدل DP 500 کمپانی CS instruments آلمان

• Dew Point Meter DP 500 with data logger
• Percise dew point measurement down to -80°Ctd
• USB interface
• 5″ graphic display / easy operation via touch screen
• Calculates all necessary moisture parameters like g/m³, mg/m³, ppm V/V, g/kg, °Ctdatm

دستگاه پرتابل نقطه شبنم سنج Portable dew point meter DP 500 با دیتالاگر  یکپارچه  قابل حمل ایده آل برای اندازه گیری نقطه شبنم dewpoint برای انواع خشک کن ها dryers تا نقطه شبنم 80- درجه سانتی گراد است.

صفحه نمایش گرافیکی 3.5 اینچی با صفحه نمایش لمسی کار را بسیار آسان می کند.

نشان گرافیکی منحنی های اندازه گیری رنگی منحصر به فرد است.

ایده آل برای اندازه گیری نقطه شبنم فعلی و برای نشان دادن گرافیکی منحنی نقطه شبنم  dew point curve/ سوئیچینگ خشک کن switching behavior of the dryer در مدت زمان طولانی تر.

تا 100 میلیون مقدار اندازه گیری شده را می توان با تاریخ و نام سایت اندازه گیری ذخیره کرد.

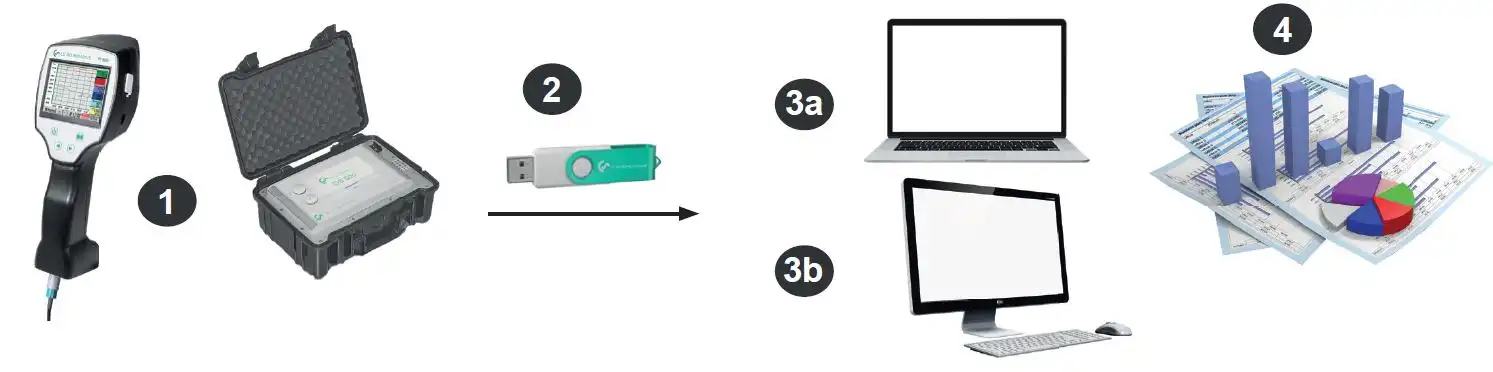

  داده های اندازه گیری شده را می توان از طریق USB به کامپیوتر منتقل کرد.

  داده ها را می توان به راحتی با استفاده از نرم افزار CS Soft Basic ارزیابی کرد.

داده های اندازه گیری شده و گزارش های service را می توان به راحتی و به سرعت صادر کرد.

مزایا دستگاه پرتابل نقطه شبنم سنج Portable dew point meter مدل DP 500 کمپانی CS instruments آلمان :

• اندازه گیری دقیق نقطه شبنم تا -80 درجه سانتی گراد
• زمان پاسخگویی سریع
• نمایشگر گرافیکی 3.5 اینچی / عملکرد آسان از طریق صفحه نمایش لمسی
• دیتالاگر یکپارچه Integrated data logger برای ذخیره مقادیر اندازه گیری شده
• رابط USB برای خواندن از طریق USB stick
• تمام پارامترهای رطوبت لازم مانند g/m³، mg/m³، ppm V/V، g/kg، °Ctdatm را محاسبه می کند.

کاربرد دستگاه پرتابل نقطه شبنم سنج Portable dew point meter مدل DP 500 کمپانی CS instruments آلمان :

• هوای فشرده Compressed air: بررسی خشک کن های تبرید، غشایی، جذب Examination of refrigeration, membrane, adsorption dryers

• گازهای تکنیکال: اندازه گیری رطوبت باقیمانده در گازهایی مانند نیتروژن N2، اکسیژن O2 و غیره.

• صنعت پلاستیک: بررسی خشک کن های dryers گرانوله

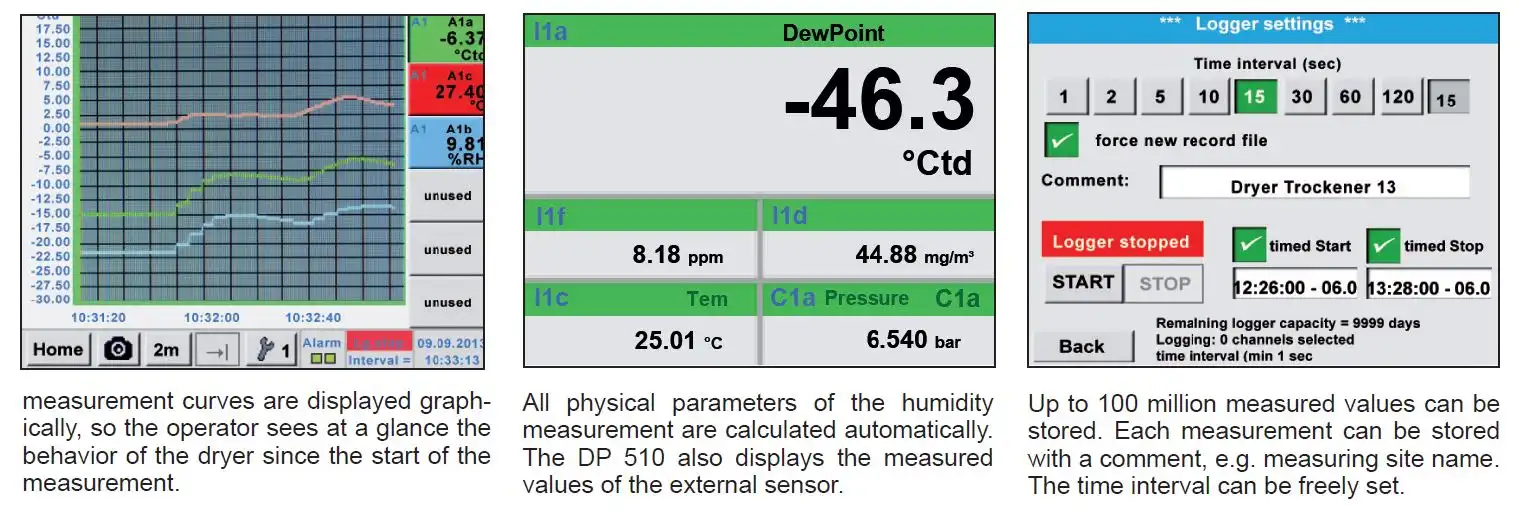

منحنی های اندازه گیری  measurement curves به صورت گرافیکی نمایش داده می شوند، بنابراین اپراتور در یک نگاه عملکرد خشک کن behavior of the dryer را از زمان شروع اندازه گیری می بیند.

تمام پارامترهای فیزیکی اندازه گیری رطوبت به طور خودکار محاسبه می شود.

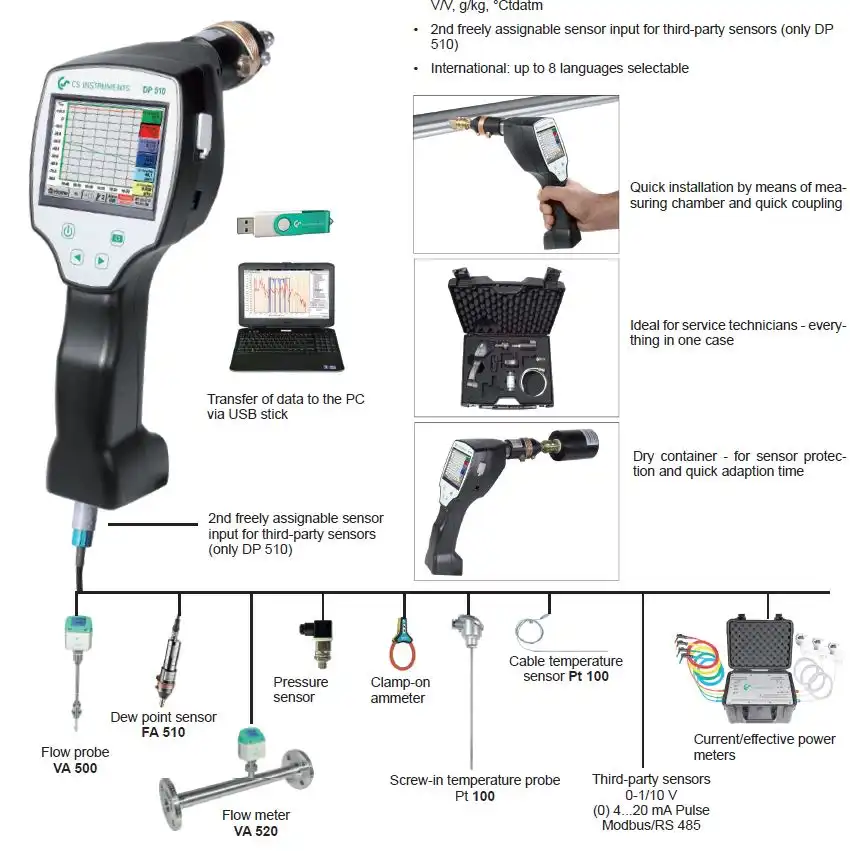

DP 510 همچنین مقادیر اندازه گیری شده سنسور خارجی external sensor را نمایش می دهد.

تا 100 میلیون مقدار اندازه گیری شده را می توان ذخیره کرد.

هر اندازه گیری را می توان با یک نظر ذخیره کرد، به عنوان مثال. نام سایت اندازه گیری

بازه زمانی time interval را می توان آزادانه تنظیم کرد.

مشخصات فنی دستگاه پرتابل نقطه شبنم سنج Portable dew point meter مدل DP 500 کمپانی CS instruments آلمان :

Display: 3.5″ touch screen

Measuring range   :              -80…+50 °Ctd

                                                 -20…+70 °C

                                                 0…100% RH

Accuracy               :                ± 0.5 °Ctd at

                                               -10…+50 °Ctd

                                               Typ. ± 2 °Ctd (further range)

Moisture parameters:             g/m³, mg/m³, ppm V/V, g/kg, °Ctdatm, % RH

Pressure range              :                    -1…50 bar standard

                                                            -1…350 bar special version

Interface                          :                       USB interface

Data logger                    :                16 GB SD memory card (100 million values)

Power supply: Output voltage: 24 VDC ± 10%

Output current: 120 mA in

continuous operation

Power supply: Internal rechargeable Li-Ion

batteries, approx. 12 h

continuous operation, 4 h

charging time

Screw-in thread: G 1/2″ stainless steel

Ambient temperature            :              0…+50 °C

EMC: DIN EN 61326-1

Intuitive operation

• تمام عملکردهای مهم را می توان از طریق سیستم بازیابی کرد.
• تنظیمات جهانی: واحدها را تنظیم کنید و اعداد اعشاری را تغییر دهید، نام و نشان شرکت را ذخیره کنید
• وارد کردن داده ها بصورت real-time : اتصال اترنت را به CS Logger یا سنسور برقرار کنید.

مقادیر اندازه گیری شده در زمان واقعی را به صورت گرافیکی و جدولی ردیابی کنید

• Importاز CS Soft Basic: انتقال داده از نسخه قبلی CS Soft Basic
• پشتیبان گیری از داده ها Data backup: پشتیبان گیری از پروژه ها و پایگاه داده database

رطوبت سنج  hygrometer  برای چه مواردی استفاده می شود؟

رطوبت سنج hygrometer  رطوبت، مقدار بخار آب موجود در هوا را اندازه گیری می کند.

 از طرف دیگر، یک هیدرومتر، چگالی یا وزن مخصوص specific gravity (SG) یک مایع را با شناور شدن در مایع اندازه گیری می کند.

نقطه شبنم فشار  Pressure Dew Pointدر هوای فشرده  Compressed Air: چیست و چگونه آن را اندازه گیری کنیم

تولید هوای فشرده Compressed Air مورد استفاده در فرآیندهای صنعتی مانند تولید گرما، سرمایش و عملیات ابزار، مقادیر قابل توجهی بخار آب تولید می کند.

این محصول جانبی اجتناب ناپذیر تولید شده در طول فشرده سازی هوا ممکن است در مقادیر کم بی ضرر باشد، اما تجمع کنترل نشده بخار آب می تواند به تجهیزات حساس صنعتی آسیب برساند یا حتی کیفیت محصولات نهایی را تغییر دهد.

به عنوان یک نتیجه از اثرات مخرب تجمع آب اضافی در سیستم های هوای فشرده، مدیران کارخانه باید اطمینان حاصل کنند که پرسنل آنها نحوه نظارت صحیح بر نقطه شبنم هوای فشرده را درک می کنند.

پرسنل همچنین باید اقدامات موثر برای حفظ سطح بخار آب در سطح قابل قبول را درک کنند.

نقطه شبنم هوای فشرده Dew Point of Compressed Air چیست؟

نقطه شبنم هوای فشرده را می توان به عنوان دمایی تعریف کرد که در آن بخار آب معلق در هوا می تواند با سرعت یکسانی که در حال تبخیر است شروع به متراکم شدن به شکل مایع کند. این دمای ثابت نقطه‌ای است که در آن هوا کاملاً از آب اشباع می‌شود و دیگر نمی‌تواند آب تبخیر شده دیگری را به جز مقداری از بخاری که در آن متراکم می‌شود، نگه دارد. دمای نقطه شبنم هوای فشرده چقدر است؟ دمای نقطه شبنم هوای فشرده دمایی است که در آن آب شروع به متراکم شدن از هوا به شکل مایع می کند.

 این دما بین سیستم های کمپرسور متفاوت است و معمولاً بین 50 درجه فارنهایت تا 94 درجه فارنهایت اندازه گیری می شود. سنسورهای مخصوص رطوبت هوای فشرده را می توان برای نظارت بر دمای نقطه شبنم هوای دستگاه نصب کرد و هنگامی که از سطح از پیش برنامه ریزی شده فراتر رفت به اپراتورها هشدار داد.

 نظارت مداوم دمای نقطه شبنم برای محافظت از اجزای تجهیزات حساس به رطوبت از آسیب بسیار مهم است.

تفاوت بین نقطه شبنم فشار و نقطه شبنم اتمسفر

اگرچه به راحتی می توان این دو اصطلاح را اشتباه گرفت، اما تفاوت قابل توجهی در نقطه شبنم فشار اندازه گیری شده و نقطه شبنم جوی وجود دارد.

  در حالی که یکی به طور طبیعی رخ می دهد، دیگری توسط یک سیستم کمپرسور القا می شود.

نقطه شبنم فشار Pressure Dew Point

این به دمای گازهایی اشاره دارد که تحت فشاری بیش از سطح فشار معمولی اتمسفر قرار می گیرند.

  این افزایش سطح فشار معمولاً با یک سیستم فشرده سازی هوا مرتبط است و مربوط به اپراتورهایی است که به دنبال محافظت از تجهیزات حساس در برابر اثرات مخرب رطوبت انباشته شده هستند.

نقطه شبنم جوی Atmospheric Dew Point

نقطه شبنم اتمسفر دمایی است که در آن مقدار بخار آب هوا بدون تأثیر فشار خارجی به نقطه اشباع می رسد.

دمای نقطه شبنم اتمسفر در شرایط عادی فشار اتمسفر اندازه گیری می شود.

نقطه شبنم جوی اغلب توسط خلبانان و هواشناسان برای پیش بینی الگوهای آب و هوا استفاده می شود.

چرا اندازه گیری نقطه شبنم  Dew Point برای کارخانجات صنعتی مهم است؟

اندازه گیری نقطه شبنم  Dew Point در محیط های صنعتی برای اطمینان از اینکه تجهیزات حساس دچار آسیب خورندگی نمی شوند و کیفیت محصولات نهایی حفظ می شود بسیار مهم است.

  رطوبتی که در طی فرآیندهای فشرده سازی هوا رسوب می کند اثرات مضری بر تجهیزات دارد از جمله:

• خوردگی که قطعات متحرک را به عنوان ناخالصی های مرتبط با رطوبت تخریب می کند، روان کننده ها را از بین می برد
• یخ زدن آب متراکم در خطوط جریان، عملکرد ماشین آلات را مختل می کند
• زنگ زدگی روی تجهیزات آسیب دیده می تواند باعث خرابی کنترل با قرائت های اشتباه شود
• اثر کلی انباشت رطوبت کنترل نشده افزایش هزینه برای تعمیرات و از دست دادن درآمد ارزشمند ناشی از خرابی قابل اجتناب است.

نقطه شبنم خوب برای هوای فشرده dew point for compressed air چیست؟

نقطه شبنم معمولی برای سیستم های هوای فشرده بین 50 درجه فارنهایت تا 94 درجه فارنهایت است.

برای بسیاری از کاربردها، شما می خواهید نقطه شبنم سیستم خود را با حذف رطوبت از هوا کاهش دهید.

نقطه شبنم فشار در کمپرسور چیست؟

در فناوری هوای فشرده، نقطه شبنم فشار پارامتری برای نشان دادن خشکی هوای فشرده است.

نقطه شبنم فشار دمایی است که در آن رطوبت موجود در هوای فشرده متراکم می شود و آب مایع را تشکیل می دهد (همچنین اشباع، رطوبت نسبی 100٪).

آیا فشار نقطه شبنم dew point را افزایش می دهد؟

افزایش فشار نقطه شبنم dew point را افزایش می دهد.

این در درجه اول به این دلیل است که فشار بخار آب با فشار افزایش می یابد.

با افزایش فشار، ذرات بخار بیشتر به هم فشرده می شوند و در نتیجه احتمال تشکیل قطرات/شبنم افزایش می یابد.

رابطه بین نقطه شبنم و فشار هوا چیست؟

نقطه شبنم بالاتر است هر چه بخار آب در هوا بیشتر باشد و فشار اتمسفر بیشتر باشد.

نقطه شبنم dewpoint چه تاثیری دارد؟

نقاط شبنم dewpointمیزان رطوبت موجود در هوا را نشان می دهد.

هر چه نقاط شبنم dewpoint بالاتر باشد، رطوبت هوا در دمای معین بیشتر می شود.

دمای نقطه شبنم به عنوان دمایی که هوا باید در آن خنک شود (در فشار ثابت و مقدار بخار آب ثابت) برای رسیدن به اشباع تعریف می شود.

چه چیزی باعث افزایش نقطه شبنم dewpoint  می شود؟

نقطه شبنم dewpoint  تحت تأثیر رطوبت قرار می گیرد. وقتی رطوبت بیشتری در هوا وجود دارد، نقطه شبنم بالاتر است.

  هنگامی که دما زیر نقطه انجماد آب است، نقطه شبنم را نقطه یخ زدگی freezing point می نامند، زیرا یخبندان از طریق رسوب به جای تراکم تشکیل می شود.
