توضیحات

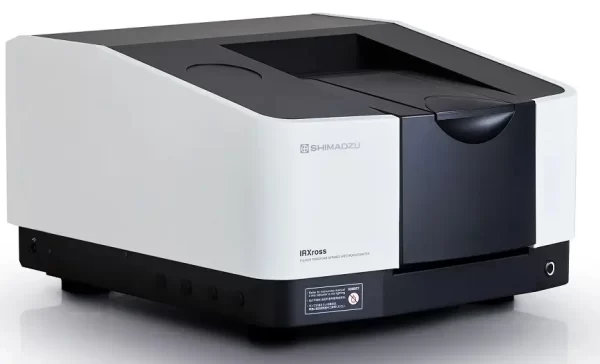

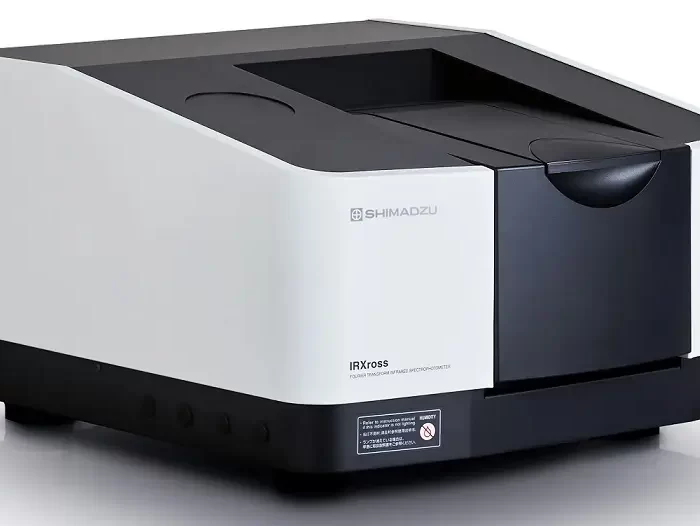

دستگاه FT-IR IRXross Shimadzu

دستگاه FT-IR IRXross Shimadzu کمپانی شیمادزو ژاپن

کمپانی شیمادزو ژاپن در حال حاضر 3 مدل دستگاه FT-IR دارد
مدل IRSpirit که مدل ارزان و اقتصادی کمپانی Shimadzu می باشد

مدل IRXross که مدل میان رده و متوسط می باشد

و مدل IRTracer-100 که بهترین نوع دستگاه FT-IR با قیمت بالا می باشد

Best-in class S/N ratio of 55,000:1

IR، Xross

اسپکتروفتومتر IRXross FTIR -Xrossing Performance

اسپکتروفتومتر مادون قرمز تبدیل فوریه (FTIR) IRXross تطبیق پذیری جدیدی را به دنیای طیف سنجی مادون قرمز اضافه می کند و عملکرد بالا را با سهولت عملیاتی ترکیب می کند تا نیازهای صنایع دارویی و شیمیایی را برآورده کند.

 دستگاه FT-IR IRXross Shimadzu با داشتن بهترین نسبت S/N در کلاس 55000:1، همراه با وضوح و سرعت اندازه‌گیری بالا که با مدل‌های بزرگ‌تر رقابت می‌کند، راه‌حل بهینه را برای نیازهای کاربردی مختلف ارائه می‌دهد.

این مدل شامل برنامه پشتیبانی آنالیز IR Pilot است که تضمین می کند نتایج اندازه گیری دقیق را می توان به راحتی حتی توسط کاربرانی که تجربه تحلیل محدودی دارند به دست آورد.

 همچنین با مقررات یکپارچگی داده های مورد نیاز در زمینه داروسازی مطابقت دارد.

مزایا دستگاه FT-IR IRXross Shimadzu :

• سیگنال به نویز بالا S/N ratio of 55,000:1
• حساسیت بالا برای کاربردهای متنوع
• نویز بسیار پایین در هنگام طیف سنجی
• رزولوشن بسیار بالا 25 cm^-1
• دارای سیستم هوش آنالیتیکال Built- in Analytical Intelligence
• دارای کتابخانه Library متنوع برای انواع کاربردها
• مطابقت کامل با مقررات طیف سنجی Complies Fully with Regulations
• window مقاوم در برابر رطوبت سازگار با محدوده اندازه گیری عدد موج مشخص شده در فارماکوپه
• یک window KBr یا KRS-5 را می توان انتخاب کرد.
• window KRS-5 مقاومت در برابر رطوبت را تا 90% RH (برای دماهای تا 30 درجه سانتیگراد) حفظ می کند و با الزامات محدوده شماره موج فارماکوپه (350 تا 7800 سانتی متر-1) مطابقت دارد.

کاربرد دستگاه FT-IR IRXross Shimadzu :

• مقایسه آنالایزرهای گاز برای واکنش کاتالیست و انالیز انتشار گاز Catalyst Reaction and Gas Emission Analysis
• انالیز فیلم چند لایه با استفاده از میکروسکوپ رامان فروسرخ AIRsight
• نظارت بر پخت چسب با استفاده از دوره زمانی Adhesive Curing using Time Course　اندازه گیری با طیف سنجی FTIR
• آنالیز شناسایی گونه ها / سویه های لاکتوباسیلوس با استفاده از IRXross
• اندازه گیری حساسیت بالا مقدار فوق العاده روغن سیلیکون توسط IRXross
• آزمایش شناسایی میو اینوزیتول مطابق با فارماکوپه اروپایی (EP)
• اندازه گیری نقشه برداری با سرعت بالا نمونه میکرو با استفاده از IRXross™/AIM-9000
• ردیابی واکنش رزین قابل درمان با اشعه ماوراء بنفش Reaction Tracking of UV-Curable Resin توسط اسکن سریع
• آنالیز با وضوح بالا گازهای مرتبط با آلودگی هوا Air Pollution و گرمایش جهانی

نویز بسیار کم

خط 100% T با اندازه گیری متوالی مقادیر پس زمینه و نمونه بدون قرار دادن نمونه در محفظه نمونه به دست آمد.

بدون احتساب پیک‌ها برای بخار آب و دی اکسید کربن، سطح نویز (مقدار P-P) در محدوده 0.005% T بود که نشان می‌دهد می‌تواند داده‌ها را با نویز کم به دست آورد.

55,000:1 S/N Enables Ultra-High-Sensitivity Measurements

با استفاده از دستگاه FT-IR IRXross Shimadzu با یک ATR تک بازتابی single-reflection، یک لکه روغن روی کاغذ آنالیز شد.

آنالیز مستقیم نمونه بدون pretreatment منجر به پیک های خوبی نمی شود، بنابراین n-هگزان برای استخراج مواد لکه بر روی ناحیه رنگ آمیزی اعمال شد.

سپس یک قطره از محلول عصاره برای تجزیه و تحلیل بر روی منشور ATR قرار داده شد. این سیستم قادر است حتی سیگنال جذب بسیار ضعیف 0.00023 را با حساسیت خوب تشخیص دهد.

0.25 cm^-1 Resolution Enables High-Resolution Measurements

گاز N2O (500ppm) که به عنوان یک گاز گلخانه ای یک مشکل زیست محیطی در نظر گرفته می شود، مورد طیف سنجی مادون قرمز تبدیل فوریه قرار گرفت.

اندازه‌گیری گاز در رزولوشن بالا، پیک های نزدیک به 2230 سانتی‌متر-1 را نشان می‌دهد که به درستی از هم جدا شده‌اند، در حالی که رزولوشن 1.0 سانتی‌متر-1 فقط پیک ها را در دو سطح نشان می‌دهد.

High-Speed Measurement Enables Faster Reaction Tracking

هنگام ردیابی واکنش curing reaction در رزین قابل درمان curable با اشعه ماوراء بنفش، داده ها نشان می دهد که شدت پیک در 1635 سانتی متر در 1 5.0 ثانیه پس از تابش اشعه ماوراء بنفش شروع به کاهش کرد و واکنش 5.5 ثانیه به پایان رسید.

Easy Navigation with IR Pilot™ Ensures Anyone Can Get Started Easily

در مجموع 23 برنامه کاربردی کلان گنجانده شده است.

 حتی اپراتورهایی که با آنالیز FTIR آشنا نیستند، می توانند نمونه ها را به سادگی با انتخاب هدف آنالیز و پیوست مورد استفاده، آنالیز کنند.

 نیازی به تنظیم پارامتر نیست. چندین نمونه را می توان با یک کلیک آنالیز کرد.

Program Specifically for Supporting Identification Testing

این برنامه برای نمونه‌های آزمایشی بر اساس روش‌های راستی‌آزمایی مشخص‌شده verification methods در داروسازی و روش‌های رسمی مشخص‌شده در کشورهای مربوطه، قضاوت‌های قبول/شکست pass/fail می‌دهد.

 علاوه بر تست های شناسایی برای محصولات دارویی و غذایی، می توان از این برنامه برای بازرسی های پذیرش و قبل از ارسال pre-shipment inspections استفاده کرد.

 محاسبه می‌کند که چه مقدار عدد موج wavenumbers  پیک و نسبت شدت intensity ratio بین پیک‌ها در نمونه‌های آزمایشی با مقادیر مربوطه در نمونه‌های استاندارد متفاوت است و سپس قضاوت‌های عبور/شکست pass/fail را انجام می‌دهد.

برنامه به طور خاص برای پشتیبانی از آنالیز آلاینده Contaminant Analysis

این برنامه می‌تواند آلاینده‌های اندازه‌گیری شده را با استفاده از الگوریتم اختصاصی Shimadzu (اختراع شماره 5205918) در ترکیب با یک کتابخانه طیفی حاوی بیش از 550 طیف برای موادی که معمولاً به عنوان آلاینده‌ها شناسایی می‌شوند، شناسایی کند.

 پس از آنالیز داده ها، به طور خودکار یک قضاوت قبول/شکست pass/fail را تعیین می کند و یک گزارش ایجاد می کند.

حتی برای آلاینده هایی که مخلوط هستند، برنامه اجزای اصلی و ثانویه احتمالی را جستجو می کند و سطح قطعیت هر ماده شناسایی شده را نشان می دهد.

 از آنجایی که نیازی به تعیین تعداد اجزای مخلوط نیست، حتی اپراتورهایی با حداقل تجربه انالیز مادون قرمز می توانند به راحتی آلاینده ها را انالیز کنند.

 نتایج آنالیز را در عرض چند ثانیه پس از انتخاب طیف نمایش می دهد.

کتابخانه مفید برای تست شناسایی و تجزیه و تحلیل آلاینده Identification Testing and Contaminant Analysis

تقریبا کتابخانه 12000 طیفی

طیف گسترده‌ای از کتابخانه‌ها، از جمله کتابخانه‌های منحصربه‌فرد شیمادزو، معرف‌ها، پلیمرها و موارد دیگر، استاندارد گنجانده شده‌اند.

 جستجو با کتابخانه های استاندارد نتایج جستجوی با کیفیتی را بدون خرید کتابخانه های اضافی ارائه می دهد.

رطوبت گیر داخلی Internal Dehumidifier (اختیاری) دوام بالا را تضمین می کند

این رطوبت گیر dehumidifier با استفاده از غشای الکترولیتی پلیمری جامد، رطوبت را از داخل تداخل سنج به صورت الکترولیتی حذف می کند و سطوح رطوبت پایین را در داخل تداخل سنج بدون روشن نگه داشتن منبع نور حفظ می کند.

استفاده از رطوبت گیر dehumidifier می تواند مصرف برق را تا حدود 90 درصد در مقایسه با روشن ماندن منبع نور کاهش دهد.

انطباق با یکپارچگی داده ها Data Integrity Compliance

امنیت بالا

می توان یک audit trail برای اطمینان از قابلیت اطمینان داده ها و عملکردهای انتقال نامه الکترونیکی اسناد در هنگام وقوع هر رویدادی در سیستم راه اندازی کرد.

حساب‌های کاربری با استفاده از گذرواژه‌ها مدیریت می‌شوند، جایی که طول رمز عبور، پیچیدگی و مدت اعتبار باید الزامات مشخص‌شده را برآورده کند.

همچنین امکان تنظیم عملکردهای قفل برای جلوگیری از دسترسی غیرقانونی و تنظیم حذف و تغییر وضعیت یک کاربر ثبت شده وجود دارد.

علاوه بر این، می توان کادری را برای جلوگیری از بازنویسی یک فایل داده انتخاب کرد و خروجی یک مورد را در گزارش انجام داد.

ATR Shimadzu

QATR 10 (P/N 227-38001-XX) for IRTracer-00/IRXross/IRAffinity-

QATR-S (P/N 227-38004-XX) for IRSpirit

نمونه ها با فشار دادن آنها بر روی یک منشور ATR با قطر تقریبی 1.8 میلی متر که به صورت افقی قرار دارد اندازه گیری می شوند.

از آنجایی که منشور ATR فقط از الماس ساخته شده است (مشخصات برد وسیع)، امکان اندازه گیری تا 400 سانتی متر-1 را فراهم می کند.

این ATR از اندازه گیری نمونه های مایع و نمونه های جامد مانند پلاستیک، الیاف، فیلم و پودر پشتیبانی می کند.

 صفحات منشوری ATR الماس (مشخصات توان عملیاتی بالا)، Ge و ZnSe نیز موجود هستند.

از منشور ATR Ge برای اندازه گیری نمونه هایی با ضریب شکست بالا مانند لاستیک سیاه استفاده کنید.

گیره ای که باعث می شود منشور به نمونه بچسبد، مجهز به محدود کننده گشتاور داخلی است.

 فشار قابل تکرار را امکان پذیر می کند در حالی که احتمال آسیب به منشور را به حداقل می رساند.

محدوده اعداد موج قابل اندازه گیری:

الماس (مشخصات برد وسیع): تا 40 سانتی متر-1*

الماس (مشخصات پرتوان): تا 400 سانتی متر-1

ZnSe: تا 500 cm-1

Ge: حداکثر 480 سانتی متر-1

لوازم جانبی هنگام نصب روی بدنه اصلی به طور خودکار شناسایی می شوند. توجه داشته باشید که QATR 10 همان است

لوازم جانبی اختصاصی برای IRTracer-100/IRXross/IRAffinity-1S و QATR-S لوازم جانبی اختصاصی برای

IRSpirit. سیستم سری IRAffinity-1 با کانکتور آبی اختیاری ASC نصب شده قابل استفاده نیست.

*: محدوده واقعی تعداد موج قابل اندازه گیری بسته به مشخصات واحد اصلی FTIR متفاوت خواهد بود.

با

سری IRAffinity-1، IRXross، IRTracer-100 (مشخصات مادون قرمز میانی) یا IRSpirit محدوده تا 400 سانتی متر-1 است.

کاربرد ATR  دستگاه FT-IR IRXross Shimadzu :

• فیلم
• کاغذ
• لاستیک
• پلاستیک قالبی
• پوشش سطح
• نمونه های مایع و ژل
• پودر

در مقایسه با اسپکتروفتومترهای پراکنده مادون قرمز معمولی، FTIR بر اساس یک اصل عملیاتی برتر است که مزایایی مانند مزیت Multiplex (اندازه گیری چندگانه)، مزیت دیافراگم Aperture Advantage (solid angle) و مزیت Connes (دقت طول موج wavelength accuracy) را ارائه می دهد.

در نتیجه، راه مناسبی برای به دست آوردن حساسیت بالا و دقت عدد موج بالا فراهم می کند.

برای استفاده کامل از این مزایا، انواع لوازم جانبی برای دستیابی به عملکردی که قبلاً با سیستم‌های پراکنده IR معمولی ممکن نبود یا ناکافی بود، توسعه یافته‌اند.

با توجه به اپتیک ساده ای که در سیستم های FTIR دخیل است، ضمیمه ها و لوازم جانبی با اپتیک پیچیده تر می توانند برای نمایش کامل عملکرد خود استفاده شوند.

دقت فوق‌العاده طول موج، سیستم‌های FTIR را قادر می‌سازد تا طیف‌های کاملی را با استفاده از روش تک پرتو به دست آورند، که نمونه‌های مرجع و اندازه‌گیری را جداگانه اندازه‌گیری می‌کند.

از آنجایی که فقط به یک وسیله جانبی نیاز دارد، مقرون به صرفه تر است.

این لوازم جانبی همچنین شامل نوآوری های مختلف برای به حداقل رساندن میزان پیش تصفیه نمونه یا ماشینکاری مورد نیاز است.

به عبارت دیگر هدف تحلیل FTIR دستیابی به تحلیل کاملاً غیر مخرب است.

نمودار جریان در سمت راست روند انتخاب پیوست ها و لوازم جانبی FTIR را نشان می دهد.

همانطور که در این نمودار جریان نشان داده شده است، انتخاب روش برای تجزیه و تحلیل مادون قرمز اساساً معادل انتخاب پیوست ها و لوازم جانبی است.

روش تحلیلی مورد استفاده برای آنالیز مادون قرمز بر اساس فرم فیزیکی نمونه (مانند مایع یا جامد) تعیین می شود.

این ویژگی آنالیز مادون قرمز با سایر ابزارهای تحلیلی مانند اسپکتروفتومترهای UV-VIS یا کروماتوگرافی گازی کاملاً متفاوت است.

Total reflectance method

Total reflectance method ATR accessories

Nujol method

KBr pellet method

Diffuse reflectance method

Total reflectance method

Transmission method

Film method

SiC sampler DRS-8000A + SiC sampler

Total reflectance method

KBr pellet method

Diffuse reflectance method

Total reflectance method

Specular reflectance method

Film holder

Total reflectance method

Reflection absorption

spectrometry

Specular reflectance method

Demountable cell

Fixed thickness cell, sealed liquid cell

Quartz cell ………….. Detection limit is 1 ppm level with 10 mm optical path

Liquid film method Demountable cell with KRS-5 window

Horizontal ATR, Single-reflection ATR

Fixed thickness cell

The sample solution is supplied

dropwise on prism and measured

after evaporating the solvent

5 cm/10 cm gas cell

Single-reflection ATR

Gas cell with long pathlength

Diffuse reflectance method DRS-8000A …………. The sample solution is supplied dropwise on KBr powder

and measured after evaporating the solvent

Demountable cell

ATR accessories (Black rubbers requires Ge prism)

Demountable cell

KBr die + hand press + vacuum pump, or mini hand press

DRS-8000A ……………. Mix with KBr powder

ATR accessories

Film holder …………… Use grid polarizer for study of molecular orientation

Demountable cell ….. Evaporate the solvent to obtain the film

Single-reflection ATR … Measurement to a depth of 1/5 of the wavelength with

a KRS-5 prism and to 1/15 with a Ge prism

KBr die + hand press + vacuum pump, or mini hand press

DRS-8000A

ATR accessories ………. Measurement to a depth of 1/5 of the wavelength with a

KRS-5 prism and to 1/10 with a Ge prism

spectrum by the Kramers-Kronig method

SRM-8000A …………… Convert a reflection spectrum into the absorption

206-62303-58

206-62303-51

208-97240-92

208-97240

206-62304-58

206-62304-51

206-62302-58

206-62302-51

206-61550-58

206-62301-58

206-62301-51

200-66750-01

206-62308-91

206-32000-58

206-32400-58

206-32600-41

206-70450-91

206-33293

208-97202

206-32603-41

206-30602-41

206-32580-41

208-92289-01

208-92171

See text

206-62708-91

206-63900-91

See text

206-74251-41

206-72352-91

206-37038-41

206-73512-41

206-74127-XX

206-74128-XX

206-74126-91

ATR-8000A

ATR-8000

ATR-8200HA

ATR-8200H

SRM-8000A

SRM-8000

RAS-8000A

RAS-8000

GPR-8000

DRS-8000A

DRS-8000

DRS-8010ASC

Narrow-Band MCT

MID-Band MCT

ATR-8800M

GAO

DLATGS

DRS-8010ASC

ASC-8000T

PCK-100

PCK-21

PCK-X

PCK-8941

MIRacle 10

GladiATR 10

HATR 10

with KRS-5 prism

with ZnSe prism

with Diamond, ZnSe, Ge prism

with Diamond prism

with ZnSe prism

Incident Angle:

10°

Incident Angle:

70° to 75°

with Ge prism

with Ge prism

Attenuated Total

Reflectance

Measurement

Attenuated Total Reflection Attachment

Horizontal Type Attenuated Total Reflection

Attachment Integral with Sample Compartment

QATR 10

QATR-S

227-38001-XX

227-38004-XX
