توضیحات

دیلاتومتر

دیلاتومتر کمپانی TA Instruments

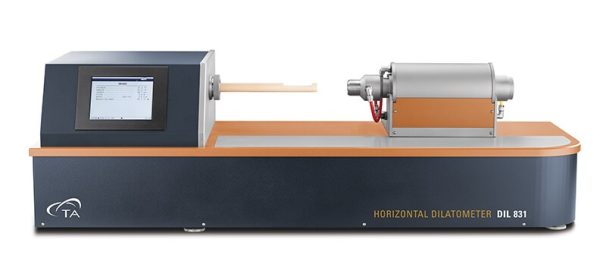

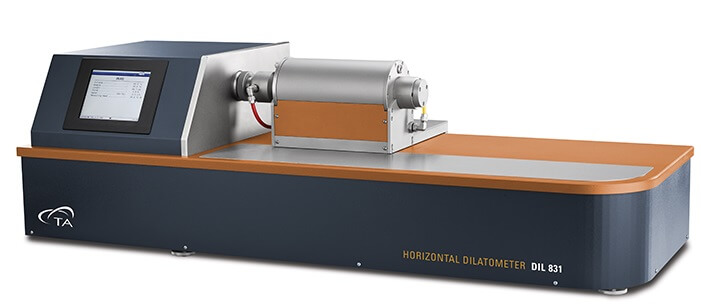

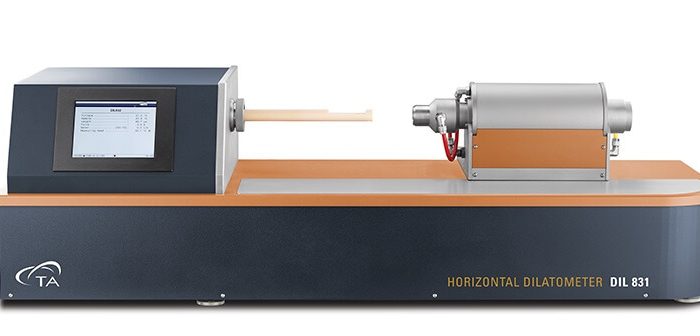

دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution

High sensitivity optical encoder and motorized furnace in the best performing single sample push rod dilatometer available.

patented 1 nm resolution optical encoder

Maximum Sample Length   :   25mm

ΔL Resolution                       :   1 nm

Temperature Range            :   -160 ˚C to 1700 ˚C

• linear thermal expansion
• coefficient of thermal expansion
• sintering temperature
• shrinkage steps
• phase transitions
• density change
• softening point
• decomposition temperature
• anisotropic behavior

دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution  با ویژگی‌های خودکار جدید، دارای optical encoder با وضوح 1 نانومتر، خانواده کوره‌های دینامیکی جدید و load motor نمونه خطی جدید است.

نتیجه بهترین عملکرد دستگاه دیلاتومتر نمونه افقی موجود در بازار است.

ابزاری که ابزاری ایده‌آل برای آزمایشگاه‌های تحقیق و توسعه برای اندازه‌گیری انبساط حرارتی خطی و محاسبه ضریب انبساط حرارتی (CTE) سرامیک‌ها، شیشه‌ها، مواد با کارایی بالا، پلیمرها، فلزات و آلیاژها با دقت بالا به دانشمندان ارائه می‌دهد.

امکانات عبارتند از:

• موتور خطی برای محدوده بار نمونه 0.01 تا 1.00 نیوتن، با قدرت تفکیک نیرو 0.01 نیوتن و خطی بودن بهتر از 0.01 نیوتن در کل محدوده اندازه گیری 5000 میکرومتر، برای تضمین load صحیح نمونه بدون توجه به ماده آزمایش شده.
• Patented optical incremental encoder برای کاهش وضوح اندازه گیری طول به بهترین حالت در کلاس 1 نانومتر، و امکان اندازه گیری نمونه های کوتاه تر و در عین حال حفظ وضوح ΔL برجسته.
• محفظه سر اندازه گیری جدید طراحی شده و تثبیت کننده حرارتی الکتریکی فعال، پایداری بی سابقه هسته تشخیص را تضمین می کند. این، همراه با طراحی منحصربه‌فرد کوره‌های TA Instruments، منجر به یک گرادیان دمای صفر در سراسر نمونه و دقت CTE پیشرو در صنعت برای دیلاتومترهای فشار میله تک نمونه 03 x 10-6 K^-1 می‌شود.
• ضبط خودکار طول نمونه اولیه.

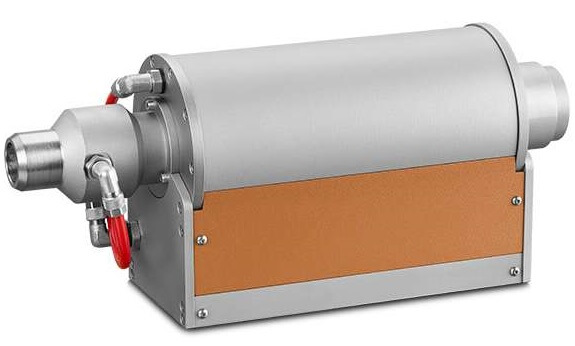

کوره‌های خنک کننده آب ، برنامه‌ریزی دمایی بسیار پویا با حداکثر نرخ گرمایش 50 K/min و زمان خنک‌کردن بی‌نظیر صنعت 13 دقیقه از 1000 درجه سانتی‌گراد تا دمای اتاق را ارائه می‌کنند. زمان خنک شدن دستگاه دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution  تا 15 برابر کوتاهتر از دیلاتومترهای کمپانی های دیگر است.

• الکترونیک یکپارچه اتصال شبکه را فراهم می کند، در حالی که صفحه نمایش لمسی یکپارچه به شما امکان می دهد بسیاری از عملکردها را مستقیماً روی دستگاه انجام دهید و پارامترهای اندازه گیری و زمان تا اتمام آزمایش را در زمان واقعی نشان می دهد.

مشخصات فنی دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution

اصل اندازه گیری دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution

طراحی میله فشار افقی تک نمونه پرکاربردترین روش برای اندازه گیری و تعیین تعدادی از پارامترهای کلیدی برای آزمایشگاه های تحقیق و توسعه، QC و تولید است.

 برای مطالعه تغییرات چگالی و انتقال فاز، تأثیر مواد افزودنی و اختلاط مواد خام مختلف، اندازه‌گیری دمای انتقال شیشه (Tg) و انبساط حجمی استفاده می‌شود.

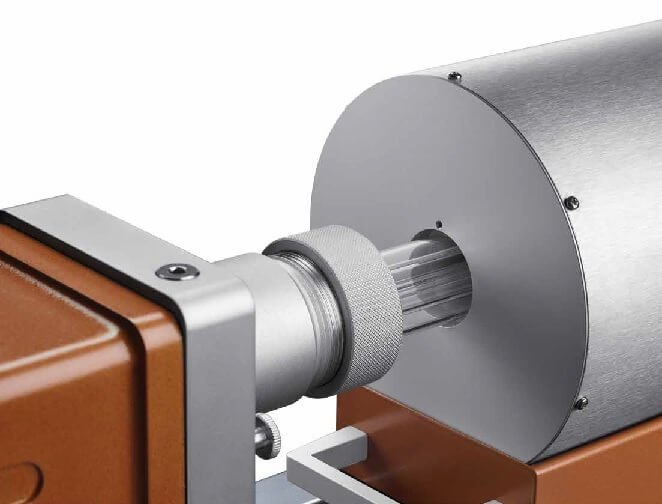

در این تکنیک، نمونه بر روی یک تکیه گاه نمونه قرار می گیرد که در یک نگهدارنده نمونه قرار دارد، و load از طریق یک میله فشاری اعمال می شود تا در تماس مکانیکی با سیستم اندازه گیری در حالی که تحت عملیات حرارتی قرار می گیرد، حفظ شود.

بسته به محدوده دما، مواد سیستم اندازه گیری و نگهدارنده نمونه می تواند از سیلیس ذوب شده، آلومینا یا گرافیت باشد.

در دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution ، تغییرات ابعادی توسط یک رمزگذار نوری افزایشی نوآورانه با وضوح واقعی 1 نانومتر شناسایی و اندازه گیری می شود.

در دیلاتومتری افقی، یک ویژگی حیاتی، بار اعمال شده بر روی نمونه است، به ویژه در مورد مواد ناشناخته، دشوار یا سریع انقباض، زیرا اغلب، آزمایشگاه های تحقیق و توسعه برای آزمایش مورد نیاز هستند.

load صحیح بسته به رویدادهایی که باید اندازه گیری شوند، سرعت وقوع آنها، زمان و محدوده دمایی آزمایش متفاوت است.

 موتور مغناطیسی خطی دیلاتومتر افقی DIL 831 بار بسیار دقیق و واقعاً ثابتی را در محدوده 0.01 تا 1.0 نیوتن در کل محدوده اندازه‌گیری 5000 میکرومتر تضمین می‌کند.

کاربرد دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution :

• مواد و متریال مانند

پلیمرها، سرامیک ها، شیشه ها، مصالح ساختمانی، مواد با کارایی بالا، فلزات، آلیاژها. ایده آل برای استفاده به همراه ابزار دقیق فلاش لیزری

• صنایع

دانشگاه، سرامیک پیشرفته، مصالح ساختمانی، شیشه، خودرو، هوافضا، صنایع فلزات و غیرفلزات، الکترونیک و میکرو الکترونیک، انرژی های تجدیدپذیر

مزایا دستگاه دیلاتومتر افقیDIL 831  کمپانی TA Instruments مدل High Resolution :

• Exclusive True Differential™ technology
• Optical encoder displacement sensor
• New fast-cool dynamic and motorized furnaces
• Measuring head housing with active thermal stabilization
• Touch screen display
• New linear sample load motor
• پیشرفته ترین دیلاتومتر افقی PUSH-ROD جهان
• فناوری انحصاری True Differential™ اتکا به کالیبراسیون سیستم را کاهش می دهد و دقت CTE پیشرو در صنعت 01 x 10^-6 K^-1 را ارائه می دهد.
• کوره های دینامیک خنک کننده سریع در مقایسه با هر طراحی رقابتی، توان عملیاتی را تا 7 برابر افزایش می دهند
• رمزگذار نوری جدید با بهترین رزولوشن در کلاس ۱ نانومتر، کوچکترین تغییرات ابعادی را تشخیص می‌دهد و اندازه‌گیری نمونه‌های کوتاه‌تر را بدون کاهش وضوح ΔL امکان‌پذیر می‌سازد.
• محفظه سر اندازه گیری جدید طراحی شده با تثبیت کننده حرارتی الکتریکی فعال، پایداری بی سابقه هسته تشخیص را تضمین می کند.
• بار نمونه ارائه شده توسط موتور مغناطیسی با خطی بهتر از 0.005 ± نیوتن در کل محدوده اندازه گیری 5000 میکرومتر، بار ثابت را بدون توجه به تغییرات طول نمونه تضمین می کند.
• Motorized furnace stage for convenient sample loading and unloading

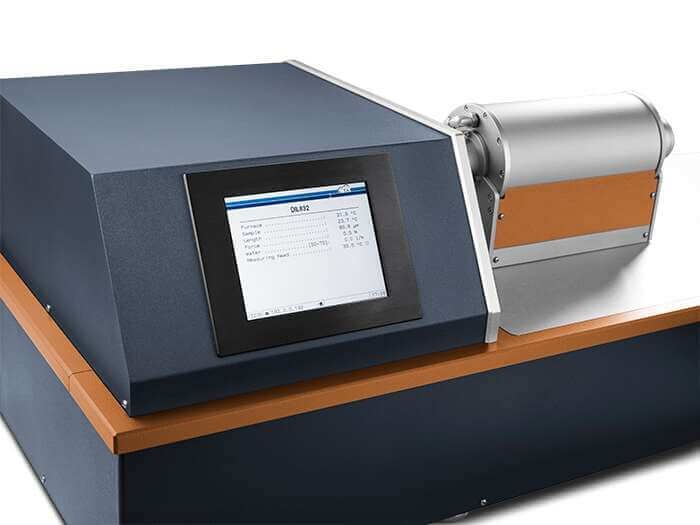

• صفحه نمایش لمسی یکپارچه با دسترسی راحت به عملکردهای ابزار و نمایش بیدرنگ پارامترهای اندازه گیری و زمان تست، قابلیت استفاده را افزایش می دهد.
• طول نمونه اولیه به طور خودکار اندازه گیری و ثبت می شود و احتمال خطای انسانی را از بین می برد
• موجود در دو مدل با پیکربندی نمونه انعطاف پذیر با حداکثر طول 25 میلی متر و قطر 6 میلی متر یا 12 میلی متر (برای جزئیات به مشخصات مراجعه کنید)
• مطابق با تمام روش های اصلی تست دیلاتومتری استاندارد از جمله: ASTM C372, ASTM E228, DIN 52328, ASTM C531, ASTM E831, DIN 53752, ASTM C824, DIN 51045, SEP 1680, ASTM E228, DIN 52328, ASTM C531, ASTM E831, DIN 53752, ASTM C824, DIN 51045, SEP 1680, ASTM E228, DIN 52328

کاربرد دستگاه دیلاتومتر :

• اندازه گیری دمای انتقال شیشه و دمای نرم شدن Measurements of Glass Transition and Softening Temperature
• شبیه سازی چرخه Fast Firing Cycle در آزمایشگاه با دیلاتومتری نوری
• مزیت دیلاتومتر عمودی برای تف جوشی سینترینگ Sintering
• مطالعه پیروپلاستیسیته اجسام متخلخل با فلکسی متر مطلق
• شناسایی اشکال و دماهای مشخصه با میکروسکوپ گرمایشی – Matt Glaze Characteristic Shape & Temperatures
• خصوصیات پودرهای قالب برای تست همجوشی خاکستر زغال سنگ بر اساس ریخته گری پیوسته ASTM 1857 –     Mold Powder Melting Points
• مطالعه سازگاری Stack پیل سوختی اکسید جامد
• دمای جریان خاکستر سوخت جامد – Ash Flow Temperature of Solid Fuels

دستگاه دیلاتومتر افقی سری DIL 830 دارای مجموعه‌ای چشمگیر از فناوری‌ها و قابلیت‌های منحصربه‌فرد است که آن را به انتخابی ایده‌آل برای هر آزمایشگاه تحقیق و توسعه که نیاز به دقیق‌ترین اندازه‌گیری‌های خواص ابعادی مواد دارد، تبدیل می‌کند.

تمام دیلاتومترهای افقی سری 800 TA Instruments دیلاتومتری های دقیقی هستند که از پیشرفته ترین مبدل دیفرانسیل متغیر خطی Linear Variable Differential Transducer (LVDT) و فناوری تقویت کننده دیجیتال digital amplifier technology استفاده می کنند.

  مدل‌های نسخه «L» آزمایش‌هایی را فقط در هوا انجام می‌دهند و آنها را برای مشخص کردن سرامیک یا سایر مواد پردازش شده در هوا مناسب می‌سازد.

مدل های استاندارد را می توان در اتمسفر هوا، بی اثر، کاهنده یا خلاء اجرا کرد.

این دیلاتومترهای مستحکم که در صنعت آزمایش شده اند را می توان با انواع کوره ها پیکربندی کرد تا طیف وسیعی از کاربردها را برآورده کند.

دستگاه دیلاتومتر

دستگاه دیلاتومتر یک ابزار دقیق برای اندازه گیری تغییرات ابعادی در مواد به عنوان تابعی از دما است.

دیلاتومتری می تواند برای آزمایش طیف وسیعی از مواد از جمله سرامیک های سنتی و پیشرفته، شیشه ها، فلزات و پلیمرها استفاده شود.

دستگاه دیلاتومتر اندازه گیری طیف گسترده ای از خواص از جمله انبساط حرارتی خطی linear thermal expansion ، ضریب انبساط حرارتی coefficient of thermal expansion ، دمای تف جوشی سینترینگ sintering temperature ، مراحل انقباض shrinkage steps ، انتقال فاز phase transitions ، تغییر چگالی یا دانسیته density change ، نقطه نرم شدن softening point و دمای تجزیه decomposition temperature ، رفتار ناهمسانگرد آنیسوتروپیک anisotropic behavior ، و دمای انتقال شیشه glass transition temperature را فراهم می کند.

هیچ دستگاه دیلاتومتر واحدی نمی تواند به طور موثر و دقیق نیازهای آزمایشی چنین طیف وسیعی از اندازه گیری های مواد و خواص مواد را برآورده کند.

کمپانی  TA Instruments رنج کاملی از دیلاتومترهای افقی، عمودی و نوری را ارائه می‌کند و می‌تواند ابزار مناسبی را برای مطابقت با نیازهای شما بدون توجه به کاربرد ارائه دهد.

دیلاتومتری و اندازه گیری تغییرات ابعادی

در آزمایش دیلاتومتری، یک نمونه در یک نگهدارنده قرار می گیرد که یک سر آن با یک میله فشاری push-rod در تماس است.

  روش دیگر، برای اندازه گیری بدون تماس، نمونه توسط سنسورهای CCD نوری framed می شود.

  سپس نمونه و نگهدارنده در داخل کوره ای محصور می شوند که در آن نمونه در معرض یک برنامه دمایی گرمایش، سرمایش یا شرایط همدما ایزوترمال heating, cooling, or isothermal conditions قرار می گیرد.

در طول آزمایش، تغییر ابعاد خطی (انبساط یا انقباض) نمونه توسط یک سیستم سنجش جابجایی بسیار دقیق اندازه‌گیری می‌شود.

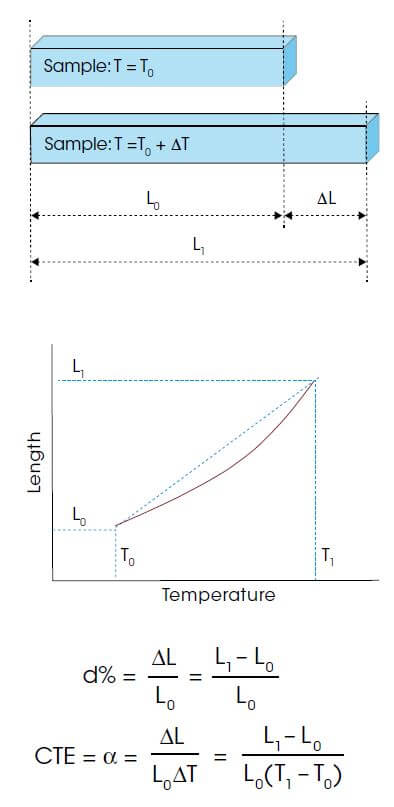

تغییر ابعاد خطی، DL، که تحت یک تغییر دمای خاص، DT رخ می دهد، انبساط حرارتی خطی، d٪ نامیده می شود.

به سادگی به عنوان نسبت DL به طول اولیه، L0 بیان می شود.

تغییر خطی کسری به ازای درجه تغییر دما، ضریب انبساط حرارتی خطی نامیده می شود و به صورت اختصاری CTE یا با حرف یونانی a  نشان داده می شود.

همه مواد و کاربردهایی که نیاز به اندازه گیری دقیق تغییر ابعاد دارند، یکسان ایجاد نمی شوند.

دقت اندازه‌گیری می‌تواند تحت‌تاثیر عواملی مانند نرم یا سخت بودن یک نمونه و نحوه تغییر این حالت فیزیکی، بزرگی تغییر ابعاد، محدوده دما یا سرعت مورد نیاز، یا اینکه نمونه به شکل نامنظم است و بارگیری یا Load آن دشوار است، تحت‌تاثیر قرار گیرد.

 به این دلایل، درک هر دو انتخاب در تکنیک‌ها و فن‌آوری‌های اندازه‌گیری و همچنین مزایای این تکنیک‌ها برای انتخاب درست برای برنامه کاربردی، حیاتی است.

در دیلاتومتری، مقایسه‌های فناوری اغلب بین طرح‌های میله فشار افقی و عمودی انجام می‌شود که اغلب به عنوان راه‌حل‌های «یک اندازه مناسب برای همه» قرار می‌گیرند.

کمپانی TA Instruments می تواند رنج کاملی از دیلاتومتر های عمودی یا افقی و دیلاتومترهای نوری ارائه دهد.

اجزای اصلی دیلاتومتر push-rod عبارتند از یک سر اندازه گیری متشکل از یک حسگر جابجایی و کنترل کننده نیرو برای اعمال بار به نمونه، یک سیستم اندازه گیری متشکل از یک لوله نگهدارنده نمونه و میله فشار متصل به سنسور جابجایی و یک دستگاه کوره متحرک.

نمونه بین انتهای سیستم اندازه گیری و میله فشار push-rod قرار می گیرد.

با تغییر دما در طول آزمایش، نمونه و سیستم اندازه گیری با هم منبسط و منقبض می شوند.

head اندازه گیری سیگنالی را ثبت می کند که مجموع تمام این تغییرات است.

دیلاتومترهای تک نمونه، دو نمونه Single-sample, dual-sample و True DifferentialTM طرح‌های head اندازه‌گیری متنوعی را با استفاده از رویکردهای مختلف برای کالیبراسیون و تصحیح سهم جابجایی سیستم اندازه‌گیری به نمونه واقعی ترکیب می‌کنند.

دقیق ترین نتایج توسط طراحی True DifferentialTM ارائه شده فقط توسط کمپانی TA Instruments ارائه می شود.

چه کسی دیلاتومتر را اختراع کرد؟

اولین دیلاتومتر نوری توسط آبه و فیزو در نیمه دوم قرن نوزدهم اختراع شد.

دیلاتومتری (DIL) روش انتخابی برای اندازه گیری بسیار دقیق تغییرات ابعاد جامدات، مذاب ها، پودرها و خمیرها در یک تغییر دمای برنامه ریزی شده و با کرنش نمونه ناچیز است (مانند ASTM E831، ASTM D696).

آنالیز دیلاتومتری چیست؟

دیلاتومتری یک تکنیک تحلیلی قدرتمند برای تعیین تغییرات ابعادی در یک ماده به عنوان تابعی از دما است.

اندازه گیری طیف گسترده ای از خواص از جمله انبساط حرارتی خطی، ضریب انبساط حرارتی، نقطه نرم شدن و دمای انتقال شیشه را فراهم می کند.

ضریب انبساط حرارتی به روش دیلاتومتری چگونه اندازه گیری می شود؟

دیلاتومتری تکنیکی برای اندازه گیری انبساط حرارتی ابعادی یک ماده است.

اغلب این مقدار با اندازه گیری تغییر طول به عنوان یک ماده گرم و سرد می شود. انبساط حرارتی با تغییر طول تقسیم بر طول اولیه تعیین می شود.

دیلاتومتری یک تکنیک تحلیلی قدرتمند برای تعیین تغییرات ابعادی در یک ماده به عنوان تابعی از دما است.

در یک آزمایش دیلاتومتری، یک نمونه در یک نگهدارنده نمونه قرار می گیرد که یک سر آن با یک میله فشاری در تماس است.

 سپس نمونه و نگهدارنده در داخل کوره ای محصور می شوند که در آن نمونه در معرض یک برنامه دمایی گرمایش، سرمایش یا شرایط همدما قرار می گیرد.

 در طول آزمایش، تغییر ابعاد خطی (انبساط یا انقباض) نمونه توسط یک سیستم سنجش جابجایی بسیار دقیق اندازه‌گیری می‌شود.

دیلاتومتری می تواند برای آزمایش طیف وسیعی از مواد از جمله سرامیک، شیشه و فلزات استفاده شود.

 اندازه گیری طیف گسترده ای از خواص از جمله انبساط حرارتی خطی، ضریب انبساط حرارتی، نقطه نرم شدن، و دمای انتقال شیشه را فراهم می کند.

آزمایشگاه تجزیه و تحلیل انبساط حرارتی را با استفاده از دیلاتومتر دیفرانسیل واقعی انجام می دهد.

کاربردهای ایده آل دیلاتومتری

• تعیین :

انبساط حرارتی خطی

ضریب انبساط حرارتی (CTE)

نقطه نرم شدن (SP)

دمای انتقال شیشه ای (Tg)

• نقاط قوت

دمای قابل برنامه ریزی: رمپ های گرمایش و سرمایش، مراحل همدما

دقت CTE بالا (0.01 x 10-6 K-1)

• محدودیت ها

محدوده اندازه نمونه: طول نمونه باید 10، 25 یا 50 میلی متر باشد. حداکثر قطر نمونه 7 میلی متر است

اتمسفر: سیستم فقط در هوا قابل کار است

اندازه‌گیری‌های خواص ابعادی مواد با دستگاه دیلاتومتر

It is used to study density changes and phase transitions, the influence of additives and the mixing of different raw materials, measure the Glass Transition Temperature (Tg) and Volumetric Expansion.

Conforms to all major standard dilatometry test methods including: ASTM C372, ASTM E228, DIN 52328, ASTM C531, ASTM E831, DIN 53752, ASTM C824, DIN 51045, SEP 1680, ASTM D696, DIN 51909, SEP 1681
