توضیحات

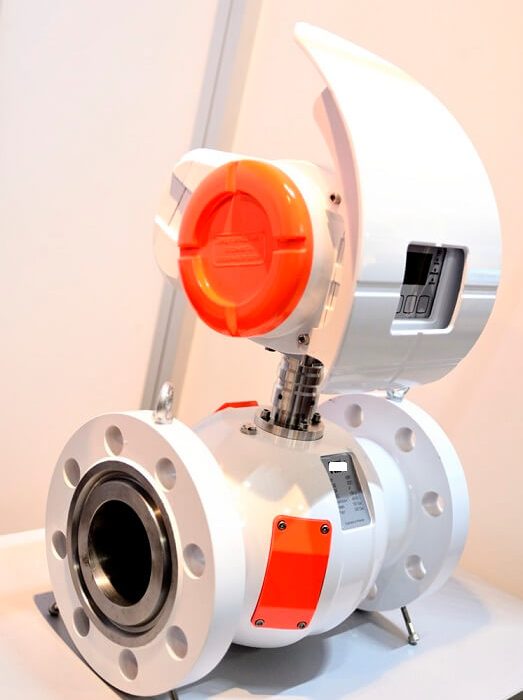

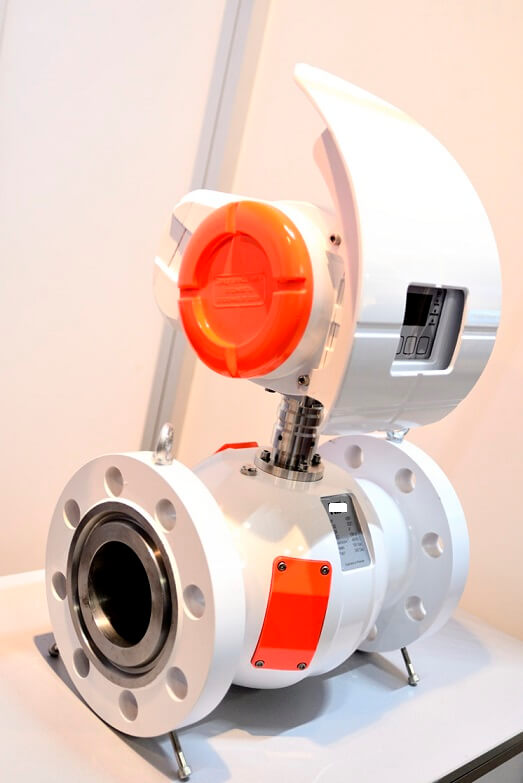

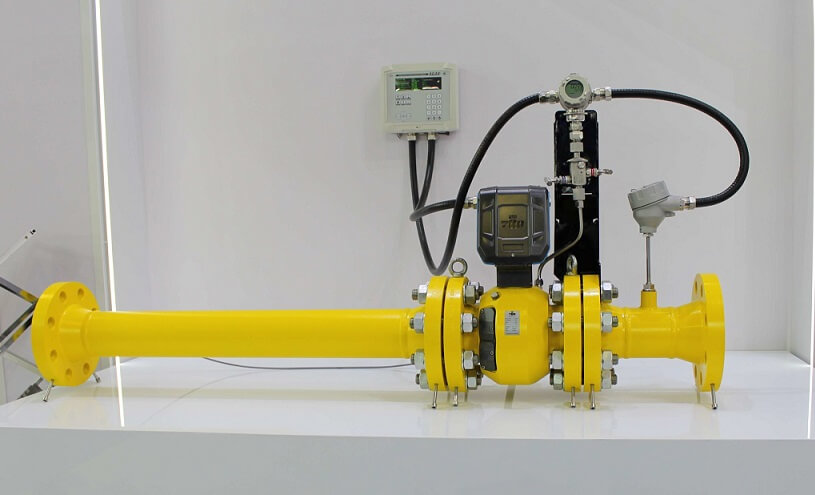

فلومتر التراسونیک

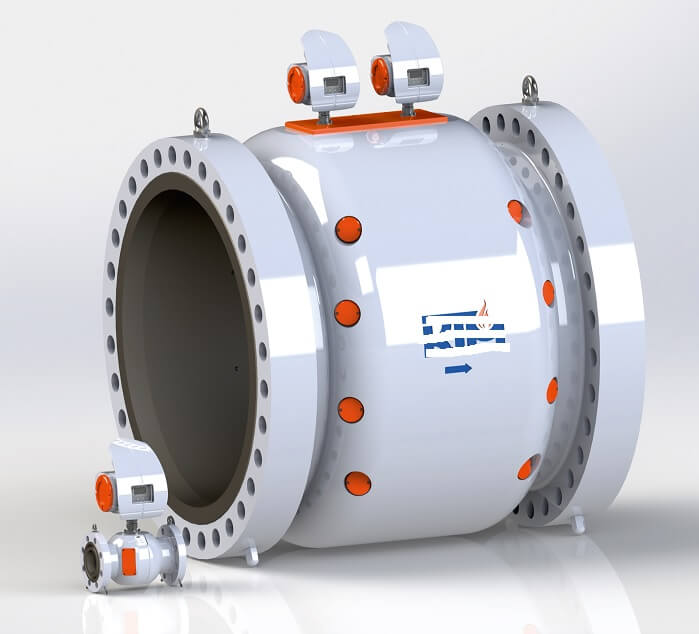

4 مدل التراسونیک فلومتر وجود دارد

فلومتر التراسونیک گاز فلر ( مشعل گازی )  Ultrasonic flare gas flow meter

فلومتر التراسونیک اندازه گیری برنامه های کاربردی فرآیند گاز gas process applications measurements

فلومتر التراسونیک انتقال گاز کاستودی Ultrasonic flow meter for custody gas transfer

فلومتر اولتراسونیک با دقت بالا برای مایعات و LNG

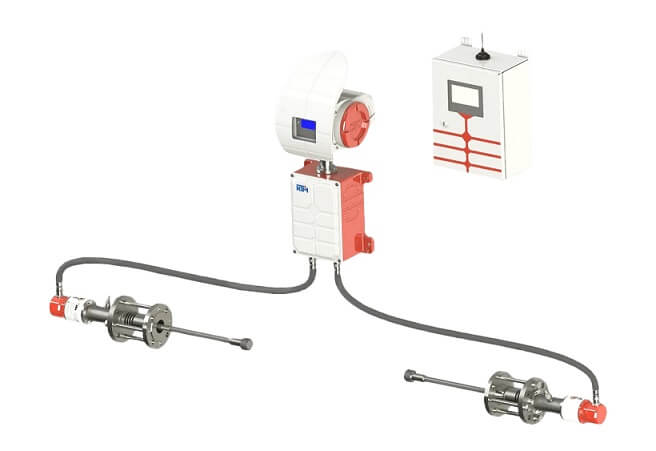

فلومتر التراسونیک گاز فلر ( مشعل گازی )  Ultrasonic flare gas flow meter

Ultrasonic flare gas flow meter

Temp Range                    :   -196C up to +330C

Less need for metrological verification: once every 4 years.

Service life : 15 years

Gas velocity range, м/с  :  0,03 -120

Resolution, м/с               : 0,001

Ex-approvals  –  1 Ex d IIC T2…Т6 Gb

کاربرد فلومتر التراسونیک گاز فلر ( مشعل گازی ) Ultrasonic flare gas flow meter :

• اندازه گیری گاز فرآیند Process gas measurement
• تشخیص نشت گاز مشعل و نظارت بر gas losses
• اندازه گیری گازهای مرطوب با فرکشن مایع بالا و محتوای ذرات جامد Measurement of wet gases with high liquid fraction and solid particle content
• اندازه گیری گاز مشعل در سکوهای نفت و گاز دریایی Flare gas measurement on offshore oil and gas platforms
• اندازه گیری جریان جرمی با شرایط ترکیب گاز متفاوت

مزایای فلومتر التراسونیک گاز فلر ( مشعل گازی ) Ultrasonic flare gas flow meter :

• دقت اندازه گیری بالا برای مطابقت با استانداردهای اندازه گیری محلی و بین المللی
• گاز خالص Zero gas و زمان تعمیر کوتاه به دلیل قابلیت تعویض بودن واحد فرستنده/گیرنده در طول شرایط فرآیند مداوم
• سیستم تشخیص هوشمند “کنترل زمان واقعی” اعتبار اندازه گیری را در تمام شرایط فرآیند تضمین می کند – Smart diagnostics system “Real-Time-Control”
• دارای ارائه مجموعه کاملی از الگوریتم‌ها که تمام نیازهای مشتریان را برای داده‌های خروجی برآورده می‌کند، خواه آنها به داده‌های اندازه‌گیری در شرایط استاندارد، در شرایط کاری یا اندازه‌گیری جرم نیاز داشته باشند.
• فناوری مبدل اولتراسونیک قوی، ثبات اندازه گیری را در شرایط عملیاتی آن تضمین می کند.
• مبدل های طراحی شده ویژه transducers برای دماهای بالا و دماهای شدید کرایوژنیک اعتبار اندازه گیری را از -196C تا +330C تضمین می کند.
• راه حل واحد برای شرایط آب و هوایی شدید و مکان ها از آفریقا تا قطب شمال.
• نیاز کمتر به تأیید اmetrological verification: هر 4 سال یک بار.
• عمر مفید – 15 سال.

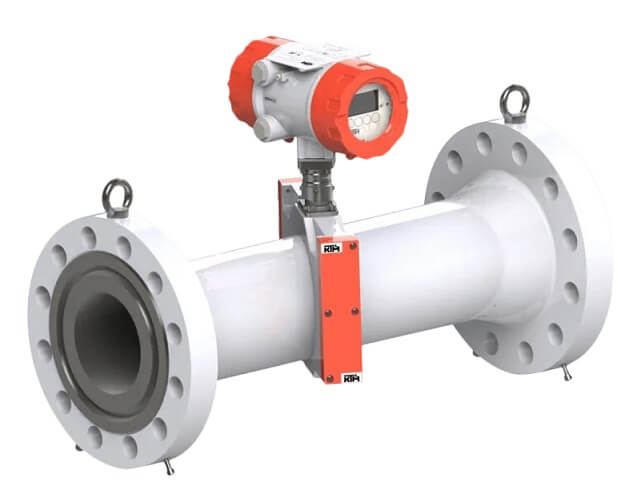

فلومتر التراسونیک اندازه گیری برنامه های کاربردی فرآیند گاز gas process applications measurements

کاربرد فلومتر التراسونیک اندازه گیری برنامه های کاربردی فرآیند گاز gas process applications measurements :

• اندازه گیری گاز طبیعی Natural gas و گازهای نفتی مرتبط
• نظارت بر مصرف گاز کمپانی Company gas consumption monitoring
• اندازه گیری گاز در چاه ها و لوله های گاز Measurement of gas in gas wells and plumes
• اندازه گیری فرازآوری با گاز – Measurement of gas lift
• به عنوان بخشی از واحد اندازه گیری گاز
• به عنوان بخشی از واحد اندازه گیری گروهی خودکار – automated group metering unit
• اندازه گیری گاز در تاسیسات ذخیره سازی گاز زیرزمینی – underground gas storage facilities
• اندازه گیری گاز طبیعی، نیتروژن N2، اکسیژن O2، هوا، اتیلن
• اندازه گیری گازهای با جزء H2S بالا مانند گاز ترش یا بیوگاز biogas
• کاربردهای اندازه گیری گاز در مناطق خشکی و دریایی Onshore and offshore

مزایای فلومتر التراسونیک اندازه گیری برنامه های کاربردی فرآیند گاز gas process applications measurements :

• اندازه گیری قابل اعتماد و پایدار به دلیل عدم وجود مسیرهای آکوستیک منعکس شده. داده های اندازه گیری به آلودگی یا رسوب لوله داخلی بستگی ندارد.
• طراحی قوی مبدل های اولتراسونیک تولید و دریافت سیگنال پایدار در کاربردهای گاز مرطوب wet gas را تضمین می کند.
• فرکانس‌های عملکرد مناسب انتخاب شده مبدل‌ها transducers ، آنها را نسبت به نویزهای محیطی خنثی می‌کند.
• تشخیص به موقع عملکرد کنتور و بازخورد به موقع به اپراتور. Real-time diagnostics
• تغییرات دما و فشار توسط الگوریتم های تخصصی بر اساس داده های تجربی جبران می شود.
• کنتور را می توان در هوا در فشار محیط کالیبره کرد.
• نیاز کمتر به تأیید سیستماتیک کنتور: هر 4 سال یک بار با استفاده از روش ساده “Zero flow verification”
• عمر مفید – 15 سال.

مشخصات فنی فلومتر التراسونیک اندازه گیری برنامه های کاربردی فرآیند گاز gas process applications measurements

IP66/IP67

Nominal pipe diameter (DN), mm  :   from 50 up to 1400

Ambient temperature, °С    : -65…+65

Gas temperature, °С            :   -194…280

Operating pressure, bar       :  0 to 450 bar

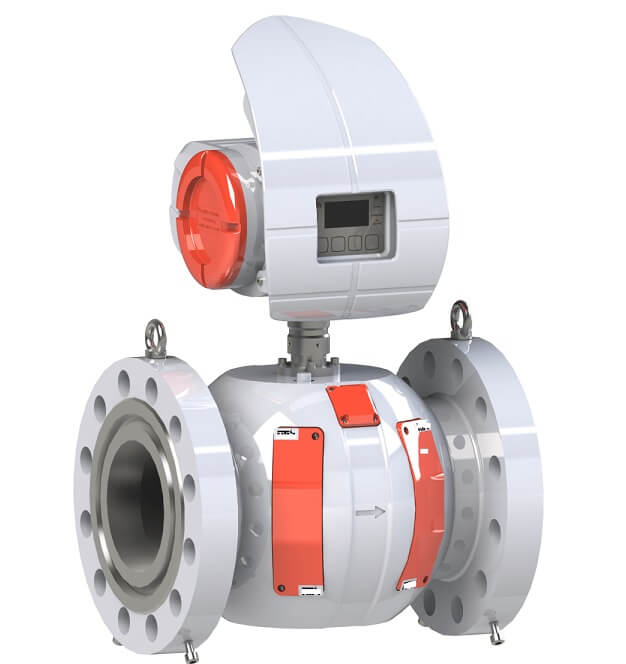

فلومتر التراسونیک انتقال گاز کاستودی Ultrasonic flow meter for custody gas transfer

کاربرد فلومتر التراسونیک انتقال گاز کاستودی Ultrasonic flow meter for custody gas transfer :

• انتقال کاستودی Custody گاز طبیعی و گاز نفتی مرتبط
• انتقال کاستودی Custody گاز طبیعی هیدروژن و hydrogen-injected
• اندازه گیری LNG دوباره گاز شده regasified در دماهای کرایوژنیک
• انتقال کاستودی Custody گاز در ایستگاه های توزیع

مزایای فلومتر التراسونیک انتقال گاز کاستودی Ultrasonic flow meter for custody gas transfer

• ترتیب مسیرهای اندازه گیری بدون انعکاس از دیواره های خط لوله، پایداری طولانی مدت را تضمین می کند، تغییرات در سطح دیوار داخلی بر دقت فلومتر تأثیر نمی گذارد.
• سیستم عیب یابی «کنترل زمان واقعی» اطلاع رسانی به موقع اپراتور را تضمین می کند self-diagnostics system
• دقت و قابلیت اطمینان بالا در اندازه گیری ها
• حداقل الزامات برای طول بخش ورودی خط لوله اندازه گیری
• تا 3 هفته فلومتر می تواند بدون منبع تغذیه کار کند
• نظارت بر عملکرد داخلی در زمان واقعی (آلودگی، pulsation )
• با In situ verification در محل بدون حذف از خط لوله  pipeline  – یک بار در 4 سال
• عمر مفید – 15 سال

مشخصات فنی فلومتر التراسونیک انتقال گاز کاستودی Ultrasonic flow meter for custody gas transfer

IP66/IP67

Nominal pipe diameter (DN), mm  :   from 80 up to 1400

Ambient temperature, °С    : -70…+60

Gas temperature, °С            :   -194…330

Operating pressure, bar       :  0 to 450 bar

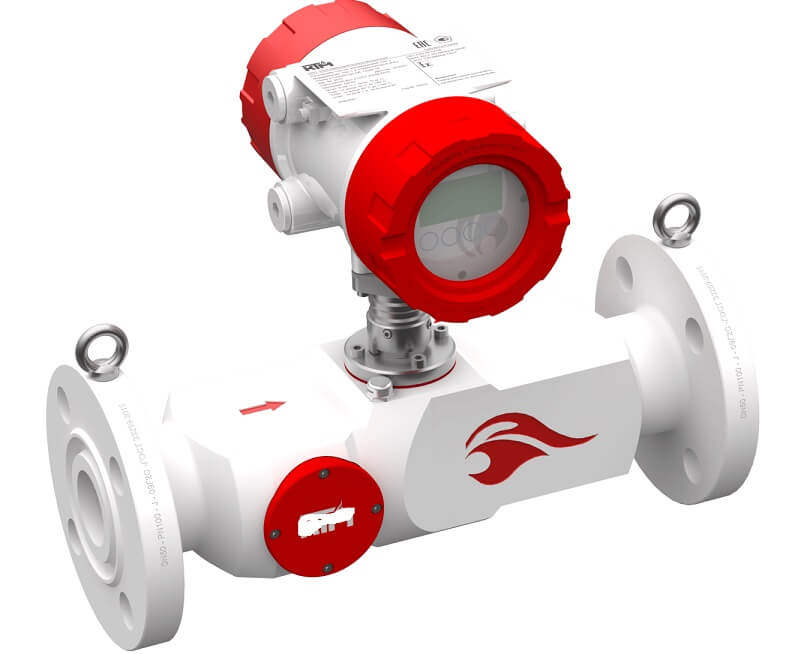

فلومتر اولتراسونیک با دقت بالا برای مایعات و LNG

کاربرد فلومتر اولتراسونیک با دقت بالا برای مایعات و LNG :

• نگهداری Custody و اندازه گیری فرآیند نفت و فرآورده های نفتی
• نگهداری Custody و اندازه گیری فرآیند گاز طبیعی مایع (LNG) liquefied natural gas
• اندازه گیری و کنترل مایع برای فرآیند ریفورمینگ گاز gas reforming process
• اندازه گیری مایع برای شرکت های فرآوری نفت
• اندازه گیری مایعات برای شرکت های فرآوری مواد غذایی
• اندازه گیری مایعات برای کارخانه های تولید مواد شیمیایی
• اندازه گیری انرژی گرمایی نگهداری و فرآیند Custody and process

مزایای فلومتر اولتراسونیک با دقت بالا برای مایعات و LNG :

• اندازه گیری جریان جرمی Mass flow measurement
• اندازه گیری مواد شیمیایی
• بدنه کنتور بدون جوش برای فشارهای عملیاتی شدید از 10 MPa تا 50 MPa طراحی شده است
• مبدل های اولتراسونیک تیتانیوم با تکنولوژی بالا و فولاد ضد زنگ سیگنال پایدار را حتی در شرایط سخت فرآیند تضمین می کنند.
• سطح بالای سیگنال اولتراسونیک اندازه گیری شده اجازه می دهد تا از مبدل ها در قطر لوله تا 3000 میلی متر استفاده شود.
• Self-diagnostics هنگام کار با ثبت وضعیت در آرشیو
• قابل استفاده در سیستم های اندازه گیری انرژی گرمایی بدون حل کننده های خارجی
• حداکثر دو سنسور فشار و حداکثر دو سنسور دما را می توان متصل کرد
• می تواند دمای هوا را تا منفی -60 درجه سانتیگراد با استفاده از پوشش گرمایش خارجی کار کند
• نیاز کمتر به تأیید metrological verification: هر 4 سال یک بار
• طول عمر دستگاه کمتر از 15 سال نیست

مشخصات فنی فلومتر اولتراسونیک با دقت بالا برای مایعات و LNG

Measurement flow rate error limit   :     0.3%

Wide flow rate range from                 :    0.03 m/s to 25 m/s

Operating pressure                             :     up to 50 MPa

Operating temperature range from   :    -200 °С to + 300 °С

Viscosity limit of the fliud                   :     up to 1000 cSt

فلومتر گاز اولتراسونیک چگونه کار می کند؟

فلومتر اولتراسونیک با انتقال متناوب و دریافت  Burst اولتراسوند بین دو مبدل با اندازه‌گیری زمان عبوری که طول می‌کشد تا صدا بین دو مبدل در هر دو جهت حرکت کند، عمل می‌کند.

هنگامی که مایع در لوله حرکت نمی کند، زمان ∆ صفر خواهد بود

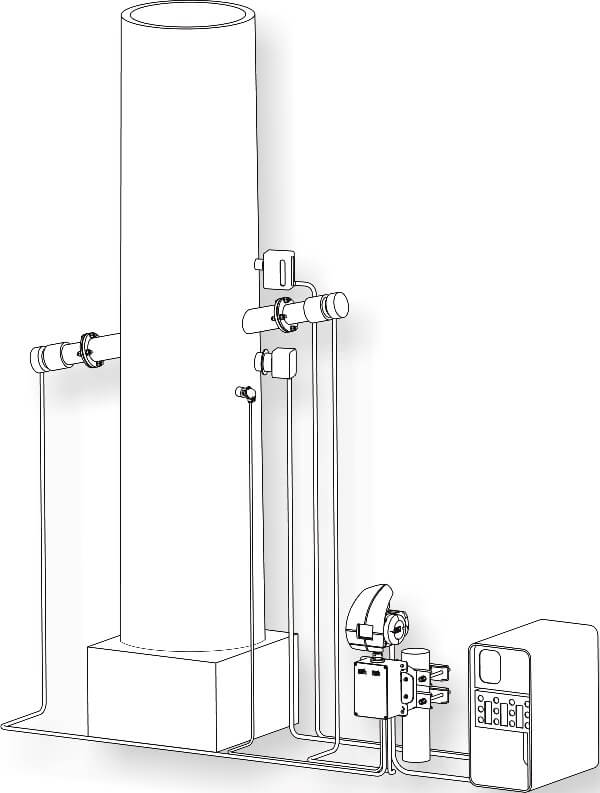

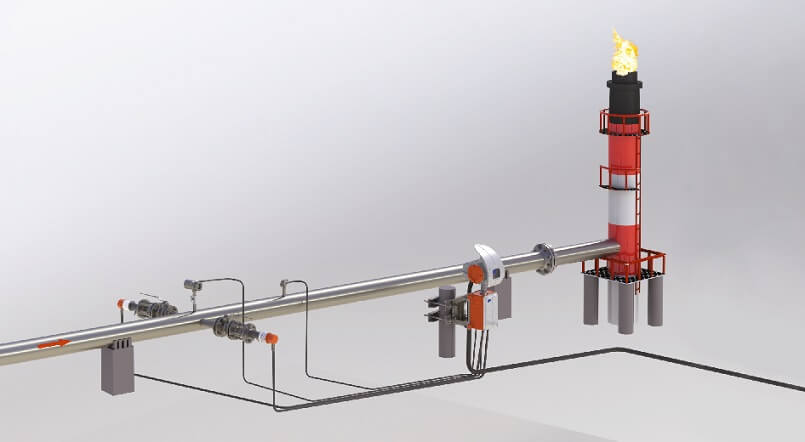

دبی سنج های اولتراسونیک برای کنترل فرآیند قابل اعتماد flares ها از طریق اندازه گیری دقیق، از دبی تقریبا صفر تا سرعت گاز بیش از 120 متر بر ثانیه به خوبی مناسب هستند.

با انجام این کار می توان از نسبت بهینه O2 و بخار به گاز احتراق اطمینان حاصل کرد و حجم واقعی گاز flared  را تعیین کرد.

اصل اساسی جریان سنج اولتراسونیک چیست؟

اصل کار فلومتر اولتراسونیک این است که از امواج صوتی برای تعیین سرعت مایع درون لوله استفاده می کند.

دو حالت در لوله وجود دارد مانند عدم جریان و جریان.

  در حالت اول، فرکانس امواج اولتراسونیک به لوله منتقل می شود و نشانه های آن از سیال مشابه است.

Zero Gas چیست ؟

Zero Gas معمولاً گاز خالصی است که حاوی جزء مورد اندازه گیری نیست و باید تا حد امکان مشابه ماتریس نمونه اندازه گیری شده باشد.

خلوص Zero Gas مورد استفاده برای تنظیم نقطه صفر zero point در ابزارهای تحلیلی بسیار مهم است و باید برای کاربرد مورد نظر به اندازه کافی بالا باشد.

آلودگی Zero Gas  می تواند به طور قابل توجهی بر نتایج اندازه گیری های تحلیلی تأثیر بگذارد.

  ناخالصی‌هایی که در غلظت‌های پایین‌تر از PPb رخ می‌دهند، می‌توانند عواقب جدی داشته باشند، به ویژه اگر ناخالصی‌ها بخشی از نمونه مورد تجزیه و تحلیل باشند یا اگر تحلیلگر مطمئن نباشد که کدام مولکول در نمونه وجود دارد.

Gas Lift چیست ؟

Gas Lift روشی برای بالابر مصنوعی است که از منبع خارجی گاز پرفشار برای تکمیل گاز سازند برای بلند کردن سیالات چاه استفاده می کند.

اصل Gas Lift گاز این است که گاز تزریق شده به لوله باعث کاهش چگالی سیالات در لوله می شود و حباب ها بر روی مایعات عمل “ scrubbing ” دارند.

فرازآوری با گاز  یا به عبارتی Gas Lift  از روش‌های ازدیاد برداشت (افزایش تولید نفت) از میادین نفتی است.

 در این روش برای بالا آوردن سیال موجود در چاه نفت، تزریق گاز پرفشار درون ستون چاه انجام می‌گیرد.

فرازآوری با گاز با هدف افزایش دبی چاه‌های نفتی مورد استفاده قرار می‌گیرد.

در این روش گاز پرفشار به درون سیال موجود در چاه تزریق شده و بدین وسیله دانسیته متوسط و متعاقباً فشار وارد بر ته چاه را کاهش می‌دهد.

 هدف اصلی در طراحی سیستم فرازآوری با گاز، یافتن دبی بهینه تزریق است. یافتن دبی بهینه از آن جهت اهمیت دارد، که تزریق مقدار اضافی گاز، باعث کاهش تولید و در نتیجه افزایش هزینه می‌گردد.

در ایران در میدان نفتی آغاجاری و در شماری از میادین نفتی واقع در خشکی و سکوهای نفتی دریایی از این روش جهت تولید نفت پیش‌بینی شده‌استفاده می‌شود.

Zero flow test box is used for systematic field verification of the device operation aka zero-flow verification (once every 4 years) test of gas meter.
Advantages of zero-flow verification:
— Field verification of, no need for laboratory verification
— No dependence on pipe diameter or measurement range
