توضیحات

ژنراتور گازی TOC

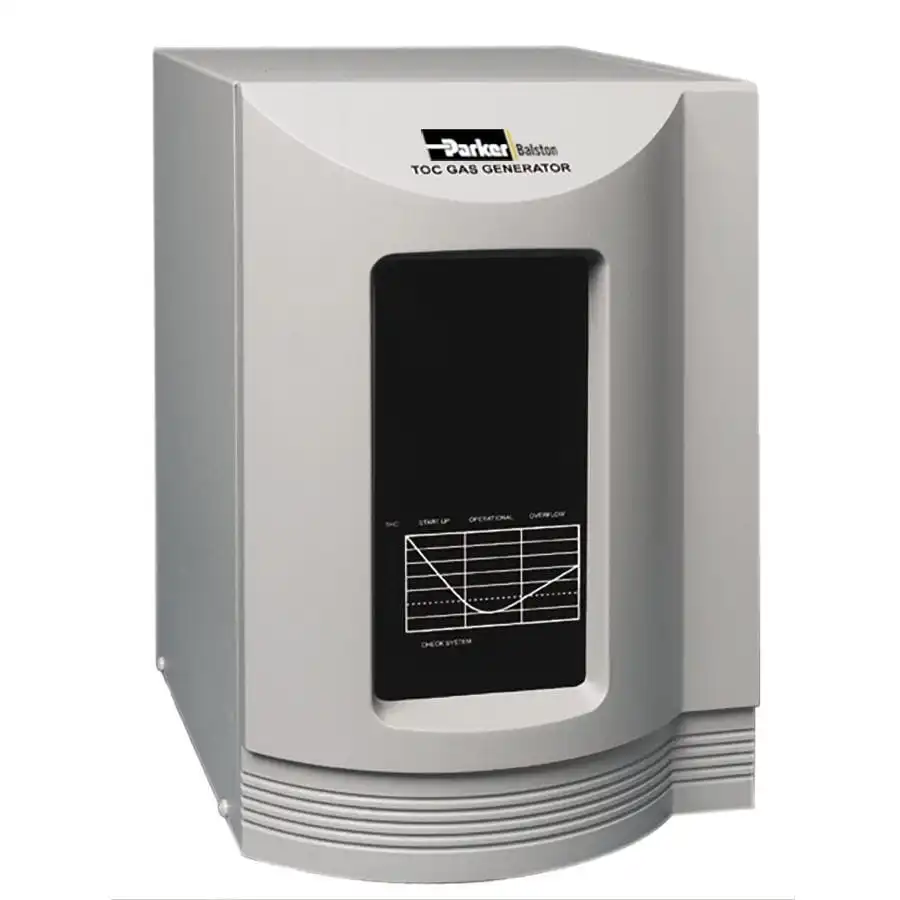

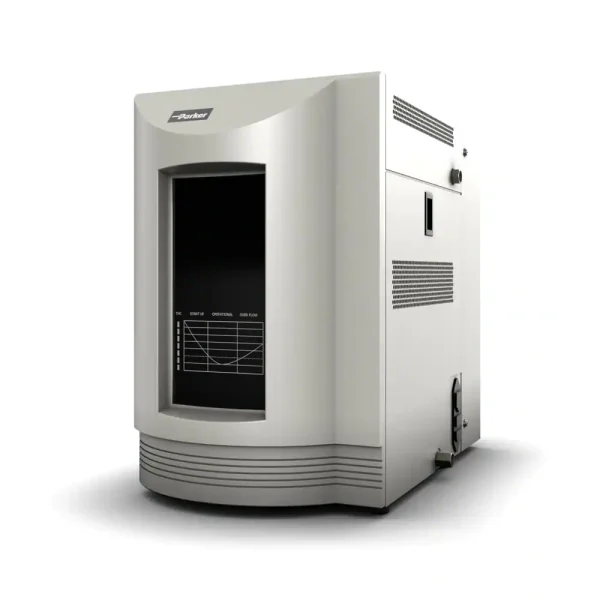

ژنراتور گازی TOC کمپانی پارکر

ژنراتور گازی TOC کمپانی پارکر TOC Gas Generators

TOC Gas Generators

2 Models :  625 cc/min     &     1,250 cc/min

Combustion/carrier gas for TOC’s

Supply gas for Total Organic Halogen Analyzers

Pre Filter + Catalytic Removal of Hydrocarbons + Pressure Swing Adsorption (PSA)  ( Removal of O2, H2O and CO2 )  + Final Filtration

ژنراتورهای گاز TOC پارکر، گاز حامل/احتراق  carrier/combustion gas را از منبع هوای کمپرسور فشرده موجود برای دستگاه های TOC تولید می‌کنند.

با ژنراتور گازی TOC کمپانی پارکر TOC Gas Generators نیاز به خرید سیلندرهای گران قیمت، نامناسب و هوا، نیتروژن یا اکسیژن را از بین می برد.

ژنراتورها از فناوری‌های اکسیداسیون کاتالیزوری و جذب نوسان فشار برای حذف هیدروکربن‌ها تا ppm 0.05 (اندازه‌گیری شده به عنوان متان)، CO2 تا 1 ppm، بخار آب تا ppm 1 و CO تا ppm 1 استفاده می‌کنند.

افزایش غیرقابل کنترل قیمت فروشنده، مذاکرات قرارداد، تعهدات طولانی مدت و اجاره مخازن دیگر نگران کننده نیستند.

ژنراتور گاز پارکر بالستون TOC پایداری طولانی مدت هزینه را ارائه می دهد.

ژنراتورهای گاز پارکر بالستون TOC سیستم‌های کاملی هستند که اجزای آن را با دقت تطبیق داده‌اند که برای نصب آسان، بهره‌برداری و قابلیت اطمینان طولانی مدت مهندسی شده‌اند.

  نصب شامل اتصال یک خط هوای فشرده استاندارد به ورودی و اتصال خروجی به خط تامین گاز TOC است.

ژنراتور را به یک پریز برق استاندارد وصل کنید و ظرف چند دقیقه گاز حامل/احتراق با خلوص بالا تامین می شود!

مزایای ژنراتور گازی TOC کمپانی پارکر TOC Gas Generators :

• سیلندرهای گاز اکسیژن یا نیتروژن با فشار بالا را با گاز فشرده بدون هیدروکربن و بدون CO2 برای آنالایزرهای TOC جایگزین می کند.
• عملکرد یکنواخت، قابل اعتماد، TOC را تضمین می کند و هزینه های سرویس و نگهداری ابزار را کاهش می دهد
• طراحی فشرده , کم حجم و تمیز مناسب آزمایشگاه
• خلوص تمام الزامات خلوص گاز سازنده TOC را برآورده می کند یا از آن فراتر می رود
• صفحه نمایش عملیاتی وضعیت سیستم را در یک نگاه نشان می دهد
• به حداقل نگهداری سالانه نیاز دارد

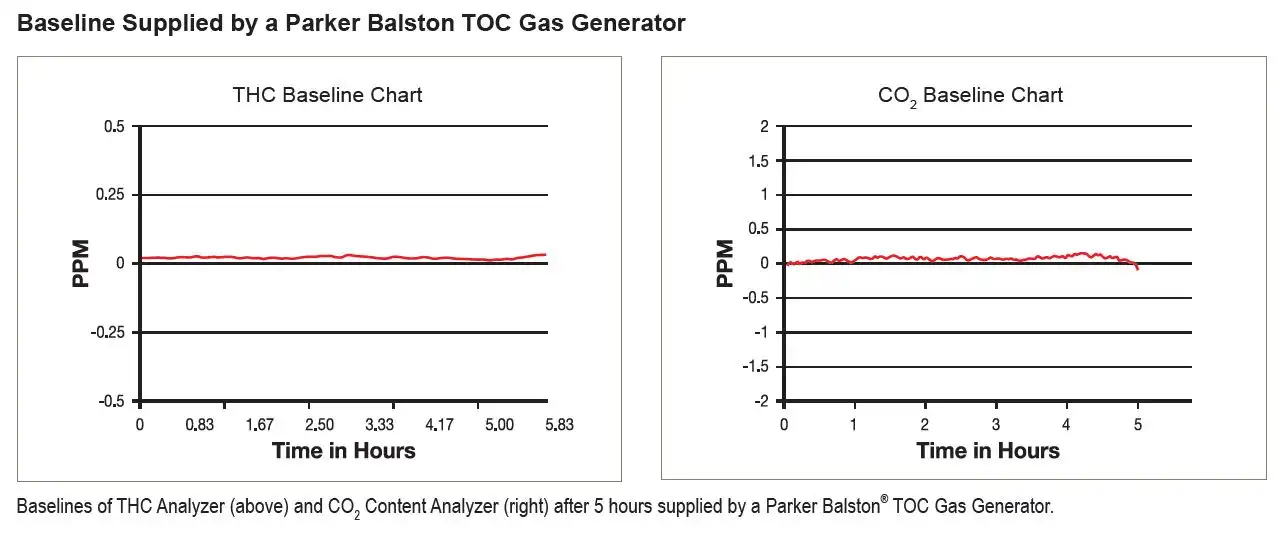

خط پایه Baseline  توسط یک ژنراتور گازی پارکر بالستون TOC

خطوط پایه Baseline  آنالایزر THC (چپ) و آنالایزر محتوای CO2 (سمت راست) پس از 5 ساعت توسط یک ژنراتور گاز پارکر Balston® TOC

آنالایزرهای کربن آلی کل Total Organic Carbon  (TOC) معمولاً برای تعیین غلظت مواد آلی در آب استفاده می شوند.

کاربردهای معمولی شامل آنالیز آب برای روش های Clean in Place (CIP) در صنعت داروسازی، در تجزیه و تحلیل منابع آب شهری و فاضلاب است.

علاوه بر این، TOC برای نظارت بر آب مورد استفاده در تولید نیمه هادی ها و نیروگاه های هسته ای استفاده می شود.

انالیز TOC شامل اسیدی شدن نمونه برای حذف مواد کربنی معدنی و پاکسازی برای حذف ترکیبات آلی فرار (مانند متان) است.

این امر با اکسیداسیون ماده آلی در نمونه (معمولاً از طریق پرسولفات در یک لوله کوارتز گرم شده) برای تشکیل CO2 و متعاقباً با تشخیص CO2 (معمولاً توسط طیف‌سنجی مادون قرمز غیر پراکنده non-dispersive infra-red spectroscopy. ) دنبال می‌شود.

هوای با خلوص بالا برای هدایت CO2 از فرآیند اکسیداسیون به آشکارساز استفاده می شود و خلوص هوا یک مسئله حیاتی در بهینه سازی حساسیت و محدوده عملیاتی سیستم TOC است.

  گاز باید عاری از CO، CO2 و هیدروکربن باشد و معمولاً با فشار 80-100 psig با سرعت جریان 400-800 میلی لیتر در دقیقه به آنالیزور عرضه می شود تا محدوده عملیاتی وسیعی را ارائه دهد.

یک آنالایزر معمولی TOC می تواند کربن آلی را در محدوده 4 تا 25000 میلی گرم در لیتر تشخیص دهد.

  علاوه بر آنالیز کربن آلی در آب، یک آنالایزر TOC را می توان با یک آنالایزر نیتروژن (که ترکیبات نیتروژن آلی را به NO تبدیل می کند و میزان نورتابی شیمیایی NO را اندازه گیری می کند) جفت کرد تا سطح هر دو عنصر را بتوان تعیین کرد.

Prefiltration

دو فیلتر ادغام کننده با راندمان بالا در سیستم یکپارچه شده اند تا آلودگی آب، روغن و ذرات را از منبع هوای فشرده حذف کنند.

  پیش فیلترهای ورودی مجهز به تخلیه شناور اتوماتیک برای از بین بردن مایعات تجمع یافته در محفظه فیلتر هستند.

علاوه بر این، فیلترهای ذرات درجه BX Parker Balston برای محافظت از اجزای داخلی در برابر آلودگی ذرات ناشی از برج کاتالیزور و برج‌های جذب نوسان فشار (PSA) در سیستم گنجانده شده‌اند.

Catalytic Removal of Hydrocarbons

یک کاتالیزور اختصاصی برای تبدیل هیدروکربن ها و CO به CO2 و H2O استفاده می شود.

کاتالیزور در بالادست upstream برج های PSA قرار دارد تا اطمینان حاصل شود که تولید نیتروژن با خلوص فوق العاده بالا به خطر نمی افتد.

کاتالیزور در مجموعه ای با دمای کنترل شده قرار می گیرد که تبدیل تمام هیدروکربن های موجود در هوای فشرده را به کمتر از 0.1 ppm به حداکثر می رساند.

Removal of O2, H2O and CO2

فناوری جذب نوسان فشار Pressure Swing Adsorption (PSA) برای کاهش غلظت اکسیژن، آب و دی اکسید کربن در هوای فشرده استفاده می شود.

سیستم PSA از دو مجموعه از بسترهای جاذب استفاده می کند. از آنجایی که یک مجموعه از بسترها گازهایی را که باید از هوا حذف شوند جذب می کند، مجموعه دیگر این آلاینده ها را به اتمسفر پاک می کند.

Final Filtration

فیلتر نهایی یک فیلتر غشایی Parker Balston Grade GS است که آلودگی ذرات را تا 0.01 میکرون (مطلق) حذف می کند و تضمین می کند که نیتروژن خروجی عملاً بدون ذرات باشد.

مشخصات فیزیکی ژنراتور گازی TOC کمپانی پارکر TOC Gas Generators

TOC Gas Generator Model:             TOC-625 Model TOC-1250

Max. TOC Gas Flow Rate (outlet) at 100 psig :          625 cc/min 1200 cc/min

Outlet Hydrocarbon Concentration (as methane) < 0.05 ppm 0.1 ppm

Outlet CO2 Concentration < 1 ppm < 1 ppm

Outlet CO Concentration < 1 ppm < 1 ppm

Dewpoint < -100°F (-73°C) < -100°F (-73°C)

Inlet and Outlet Port Connections 1/4” NPT (female) 1/4” NPT (female)

Min/Max Inlet Air Pressure 60 psig/125 psig 60 psig/125 psig

Max Inlet Air Temperature 78°F (25°C) 78°F (25°C)

Min Required Inlet Air Flow at 100 psig 2.0 lpm (2,000 cc/min) 2.5 lpm (2,500 cc/min)

Max Inlet Hydrocarbon Concentration 100 ppm 100 ppm

Pressure Drop at Maximum Flow Rate 7 psig 7 psig

Electrical Requirements (1) 120VAC/60 Hz, 2.0 Amps. 120VAC/60 Hz, 2.0 Amps.

Dimensions 9”w x 12.5”h x 16”d 11”w x 17”h x 17”d (23 cm x 32 cm x 41 cm) (28 cm x 43 cm x 43 cm)

Shipping Weight 34 lbs. (15.42 kg) 48 lbs. (22 kg)
