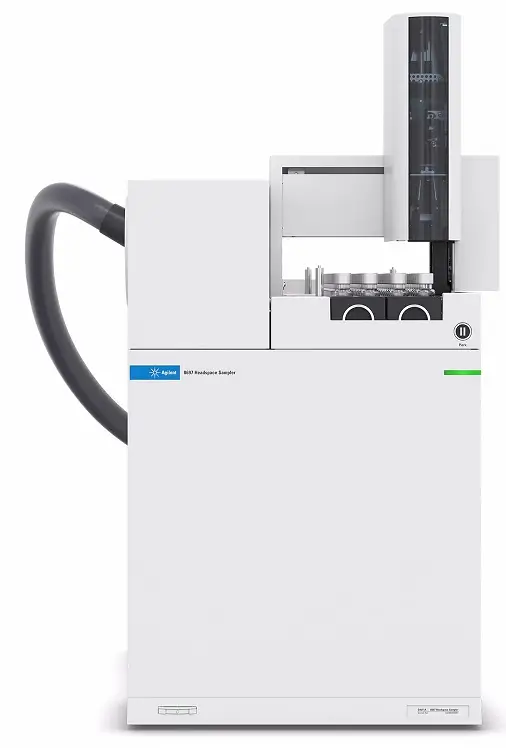

Headspace 8697 Agilent

Headspace 8697 Agilent نسل جدید سیستم هد اسپیس است که برای دستگاه های گاز کروماتوگرافی جدید Agilent ماندد GC 8890, GC 8860, GC 8850, intuvo 9000 طراحی شده اند.

معرفی کلی Headspace Sampler Agilent 8697

Agilent 8697 Headspace Sampler یکی از جدیدترین سمپلرهای هداسپیس شرکت Agilent Technologies است که برای تزریق خودکار نمونه‌های گازی (Headspace) به سیستم‌های گاز کروماتوگرافی (GC) طراحی شده است.

این دستگاه به‌عنوان نسل جدید سمپلرهای هداسپیس Agilent، جایگاهی بالاتر از مدل‌های قدیمی‌تر مانند 7697A دارد و با تمرکز بر هوشمندسازی، پایداری عملکرد، یکپارچگی با GCهای مدرن و کاهش خطای انسانی توسعه یافته است.

8697 به‌صورت ویژه برای آزمایشگاه‌هایی طراحی شده که با آنالیز ترکیبات فرّار و نیمه‌فرّار سروکار دارند؛ از جمله صنایع داروسازی، کنترل کیفیت، محیط‌زیست، پتروشیمی و آزمایشگاه‌های قانونی و بالینی.

اصول عملکرد Headspace و جایگاه 8697

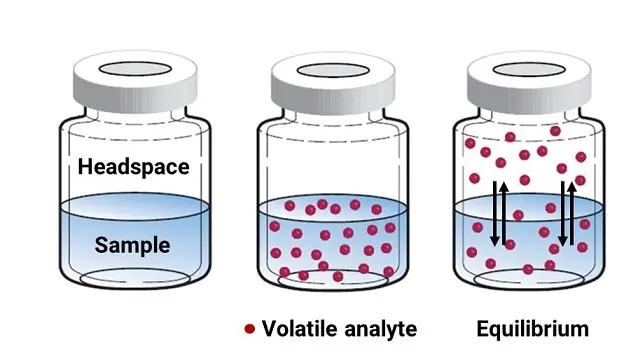

در تکنیک Headspace، نمونه‌ی جامد یا مایع داخل ویال درب‌بسته قرار می‌گیرد. ویال تا دمای مشخص گرم می‌شود تا ترکیبات فرّار به فاز گازی بالای نمونه (headspace) منتقل شوند. سپس بخشی از این فاز گازی به‌طور کنترل‌شده به ستون GC تزریق می‌شود.

Agilent 8697 از سیستم نمونه‌برداری مبتنی بر ولو و لوپ (Valve & Sample Loop) استفاده می‌کند که نسبت به روش‌های سرنگی (syringe-based) پایداری، تکرارپذیری و کنترل بهتری روی حجم تزریق دارد. این انتخاب طراحی به‌صورت مستقیم برای کاهش carryover و افزایش reproducibility انجام شده است.

ساختار فنی و اجزای اصلی 8697

1. سیستم کنترل فشار EPC پیشرفته

8697 به ماژول کنترل فشار الکترونیکی (EPC) مبتنی بر میکروکانال مجهز است. این سیستم:

• فشار و جریان گاز را با دقت بالا تنظیم می‌کند
• تغییرات فشار محیطی را جبران می‌کند
• باعث یکنواختی تزریق در طول زمان می‌شود

این ویژگی در آنالیزهای حساس و کمی، به‌ویژه در غلظت‌های پایین، اهمیت حیاتی دارد.

2. سیستم گرم‌کن ویال و آگیتیشن

ویال‌ها در آون داخلی دستگاه قرار می‌گیرند و:

• دما به‌صورت یکنواخت کنترل می‌شود
• امکان agitation (لرزش کنترل‌شده) وجود دارد
• تعادل سریع‌تر بین فاز مایع/جامد و فاز گازی ایجاد می‌شود

این موضوع باعث بهبود استخراج ترکیبات فرّار و افزایش دقت کمی می‌شود.

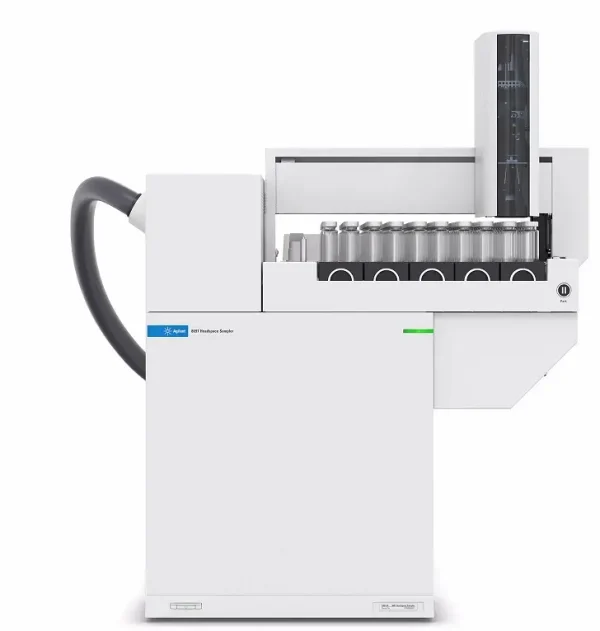

3. ظرفیت ویال و طراحی Tray

8697 در دو پیکربندی عرضه می‌شود:

• مدل استاندارد با ظرفیت حدود 48 ویال
• مدل XL با ظرفیت بالا (حدود 120 ویال)

این تنوع، دستگاه را هم برای آزمایشگاه‌های روتین و هم برای محیط‌های high-throughput مناسب می‌کند.

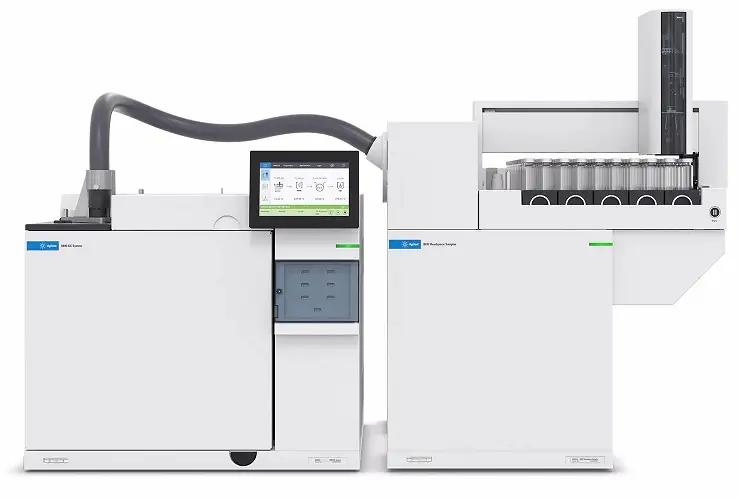

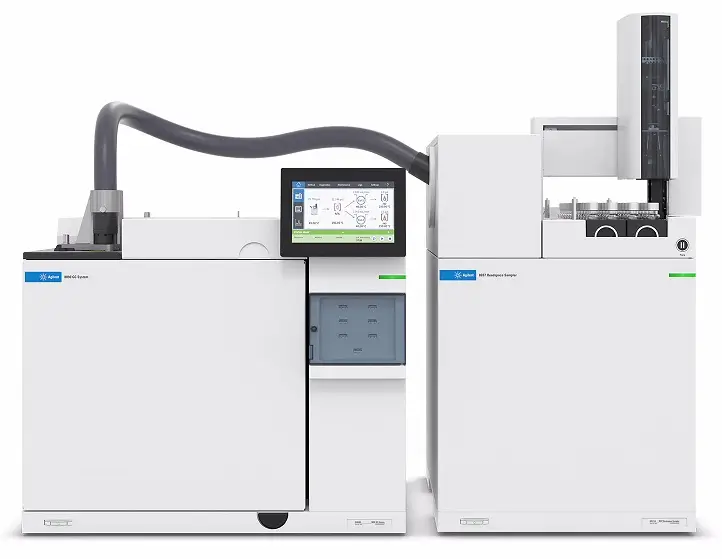

4. یکپارچگی کامل با GCهای نسل جدید Agilent

8697 به‌صورت کامل با GCهای:

• 8890 GC
• 8860 GC
• Intuvo 9000 GC

یکپارچه می‌شود و اطلاعات عملکردی را به‌صورت دوطرفه با GC تبادل می‌کند. این ارتباط باعث:

• اجرای تست نشتی خودکار
• ثبت و تحلیل لاگ‌های عملکرد
• مانیتورینگ وضعیت مصرفی‌ها

می‌شود که در مدل‌های قدیمی‌تر وجود نداشت.

کاربردهای تخصصی Agilent Headspace 8697

1. آنالیز حلال‌های باقیمانده (Residual Solvents – USP <467>)

یکی از مهم‌ترین کاربردهای 8697 در صنعت داروسازی است. این دستگاه:

• با روش‌های کلاسیک USP <467> سازگار است
• امکان انتقال مستقیم متد از 7697A را دارد
• دقت و تکرارپذیری بالایی در تعیین حلال‌های کلاس 1، 2 و 3 ارائه می‌دهد

2. آنالیز VOCها در محیط‌زیست

در بررسی VOCها در:

• خاک
• رسوبات
• آب

8697 به دلیل کنترل دقیق فشار و کاهش carryover نتایج قابل اعتمادی ارائه می‌دهد، به‌خصوص هنگام اتصال به GC/MS.

3. آنالیز الکل و حلال‌ها در نمونه‌های بیولوژیک

در آزمایشگاه‌های قانونی و بالینی:

• اندازه‌گیری الکل خون (BAC)
• آنالیز حلال‌های فرّار در سرم یا پلاسما

8697 با تکرارپذیری بالا و خطای کم استفاده می‌شود.

4. صنایع غذایی و بسته‌بندی

• بررسی مهاجرت حلال‌ها از بسته‌بندی
• کنترل ترکیبات فرّار ایجادکننده بو و طعم

مزایای کلیدی Headspace 8697 Agilent

1. تکرارپذیری بالا و کاهش خطای اپراتور

سیستم کاملاً خودکار و کنترل فشار دقیق باعث کاهش وابستگی به مهارت اپراتور می‌شود.

2. کاهش Carryover

طراحی مسیر جریان و ولوها به‌گونه‌ای است که باقی‌مانده نمونه قبلی به حداقل می‌رسد؛ موضوعی بسیار مهم در آنالیز trace-level.

3. نگهداری هوشمند و کاهش downtime

قابلیت‌های:

• تشخیص نشتی
• پایش مصرفی‌ها
• هشدارهای پیشگیرانه

باعث کاهش توقف دستگاه و هزینه‌های تعمیرات می‌شود.

4. سازگاری متدی با نسل قبل

آزمایشگاه‌هایی که قبلاً با 7697A کار کرده‌اند، می‌توانند بدون بازنویسی اساسی متدها به 8697 مهاجرت کنند.

مقایسه Headspace تخصصی Agilent 8697 با 7697A

ظرفیت نمونه

• 7697A: آون داخلی 12 ویال + Tray خارجی تا 111 ویال
• 8697: نسخه استاندارد 48 ویال، نسخه XL تا 120 ویال

سیستم کنترل فشار

• 7697A: EPC نسل قدیمی‌تر، پایدار اما ساده‌تر
• 8697: EPC میکروکانال با جبران فشار محیط

هوشمندسازی و تشخیص خطا

• 7697A: فاقد مانیتورینگ پیشرفته
• 8697: تست نشتی خودکار، لاگ دیجیتال، ارتباط کامل با GC

آینده‌پذیری (Future-proof)

• 7697A: طراحی‌شده برای GCهای نسل قبل
• 8697: کاملاً منطبق با اکوسیستم جدید Agilent

محدودیت‌ها و ملاحظات 8697

• قیمت اولیه بالاتر نسبت به 7697A
• نیاز به آموزش اولیه اپراتور برای امکانات جدید
• در کاربردهای بسیار ساده، ممکن است همه قابلیت‌ها استفاده نشوند

جمع‌بندی نهایی

Agilent 8697 Headspace Sampler یک سمپلر هداسپیس مدرن، دقیق و هوشمند است که برای آزمایشگاه‌های حرفه‌ای و آینده‌نگر طراحی شده است.

 این دستگاه نه‌تنها جایگزین مستقیم 7697A محسوب می‌شود، بلکه در زمینه‌هایی مانند کنترل فشار، یکپارچگی با GC، نگهداری پیشگیرانه و پایداری داده‌ها یک ارتقای واقعی به شمار می‌آید.

اگر:

• GC نسل جدید Agilent دارید
• با آنالیزهای حساس و کمی سروکار دارید
• کاهش downtime برایتان مهم است

8697 انتخاب منطقی و حرفه‌ای است.

جدول مقایسه فنی دقیق

Agilent 8697 Headspace Sampler vs Agilent 7697A Headspace Sampler

جمع‌بندی فنی جدول

🔹 برتری‌های فنی واضح 8697 نسبت به 7697A

• کنترل فشار دقیق‌تر (EPC میکروکانالی)
• تکرارپذیری بهتر در آنالیزهای کمی
• یکپارچگی کامل با GCهای نسل جدید Agilent
• سیستم Diagnostics و نگهداری پیشگیرانه
• طراحی آینده‌نگر و پشتیبانی طولانی‌مدت

سوالات رایج در رابطه با Headspace

1-چه نوع نمونه‌هایی معمولاً با استفاده از فضای فوقانی (Headspace) با کروماتوگرافی گازی مورد تجزیه و تحلیل قرار می‌گیرند؟

از فضای فوقانی برای تجزیه و تحلیل ترکیبات فرار در نمونه‌های مایع و جامد که نمی‌توان مستقیماً به کروماتوگرافی گازی (GC) تزریق کرد، استفاده می‌شود. نمونه‌هایی از آن عبارتند از کرم‌ها و لوسیون‌ها، خون، خاک، قطعات الکترونیکی و پلیمرها. نمونه‌برداری از فضای فوقانی می‌تواند عملاً هر ماتریسی را در خود جای دهد.

2- نمونه‌برداری از headspace چگونه کار می‌کند؟

نمونه در یک ویال قرار داده می‌شود و فضای کافی روی ماتریس جامد یا مایع باقی می‌گذارد.

ویال مهر و موم شده و گرم می‌شود و آنالیت‌های با نقطه جوش پایین به فاز گازی بالای نمونه (فضای فوقانی) حرکت می‌کنند تا به تعادل برسند، در این مرحله آنها برای تجزیه و تحلیل به داخل GC هدایت می‌شوند.

3- برخی از کاربردهای رایج کروماتوگرافی گازی در headspace چیست؟

تعیین الکل خون، آنالیز حلال‌های باقیمانده در محصولات دارویی و حشیش، طعم‌دهنده‌ها در غذاها و نوشیدنی‌ها، عطرها در محصولات آرایشی، مونومرها و حلال‌های باقیمانده در پلیمرها، ترکیبات آلی فرار در خاک‌ها و رسوبات، و مواد قابل استخراج و قابل شستشو در بسته‌بندی، تنها برخی از کاربردهای فراوانی هستند که با استفاده از آنالیز کروماتوگرافی گازی در فضای فوقانی انجام شده‌اند.

4- استخراج چند فضای فوقانی Multiple Headspace Extraction (MHE) چیست؟

استخراج Multiple Headspace Extraction معمولاً شامل یک نمونه‌گیری واحد در هر ویال است.

با این حال، هنگامی که ماتریس‌های تداخلی وجود دارند یا در مواردی که نمی‌توان یک استاندارد کالیبراسیون با ترکیب ماتریس یکسان تهیه کرد، اندازه‌گیری کمی می‌تواند نادرست باشد.

Multiple Headspace Extraction (MHE) شامل یک سری چرخه‌های نمونه‌برداری با استفاده از همان ویال است. نمونه تحت فشار قرار می‌گیرد و یک بخش از فضای فوقانی گرفته شده و به GC تزریق می‌شود.

ویال تخلیه، دوباره تحت فشار قرار می‌گیرد و دوباره نمونه‌برداری می‌شود. این فرآیند چندین بار تکرار می‌شود تا نتایج نهایی به دست آید. با MHE، مساحت کل پیک از تزریق‌های متوالی فضای فوقانی محاسبه می‌شود و مقدار آنالیت را می‌توان با مقایسه با یک استاندارد خارجی تعیین کرد.

5- غلظت Multiple Headspace Concentration (MHC) چیست؟

این تکنیک مشابه MHE است، اما به جای تزریق به GC پس از هر بار نمونه‌گیری از فضای فوقانی، نمونه با استفاده از یک تله کرایو در ورودی GC تغلیظ می‌شود. پس از استخراج نهایی، ورودی به سرعت گرم می‌شود و باعث می‌شود کل نمونه برای تجزیه و تحلیل به ستون وارد شود.

6- آیا می‌توان از گاز حامل هیدروژن در روش فضای فوقانی استفاده کرد؟

بله، در روش‌های هداسپیس Headspace می‌توان از گاز حامل هیدروژن استفاده کرد.

ویال‌های Headspace نباید با هیدروژن تحت فشار قرار گیرند، بلکه می‌توانند با نیتروژن یا هلیوم تحت فشار قرار گیرند.

روش‌های موجود با استفاده از گاز حامل هلیوم را می‌توان با استفاده از نرم‌افزار ترجمه روش Agilent به گاز حامل هیدروژن تبدیل کرد.
