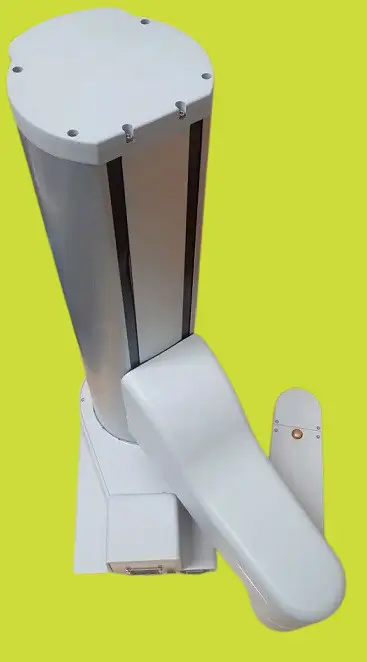

Precise Automation Preciseflex PF 1300 3-Axis Scara Robot

The PreciseFlex 1300 Robot is a 3-axis SCARA robot composed of a J1-Axis with a rotation of +/-176°, a Z-axis with a stroke ranging from a standard travel of 300 mm to a maximum of 600 mm, and a J3-Axis with a rotation of +/-162°.

PreciseFlex 1400 نسخه 4 محوره این ربات است.

در کارخانه با افزودن یک محور چرخشی تتا به PreciseFlex 1300 و یک درایور موتور چهارم به کنترلر تعبیه شده ربات پیکربندی شده است.

 PreciseFlex 1400 از نظر بصری تقریباً مشابه 1300 است با این تفاوت که فلنج نصب ابزار 10 میلی متر پایین تر است.

 محور تتا در کاربردهایی مفید است که جهت گیری اشیاء دستکاری شده حول محور عمودی (جهت محور جهانی Z) مهم است.

محور تتا دارای محدوده حرکتی +/- 270 درجه است.

هر دو ربات دارای یک سوراخ 20 میلی متری در بالای پیوند بیرونی هستند که از مرکز فلنج ابزار امتداد می یابد.

 این “through hole ” توسعه روش های خدمت بصری را تسهیل می کند.

 به عنوان مثال، در یک برنامه سرویس دهی بصری، این راه عبور واضح به دوربینی که در بالای پیوند بیرونی نصب شده است اجازه می دهد تا از طریق فلنج نصب ابزار نگاه کند تا قسمت هایی را که در انتهای افکتور با توجه به ویژگی های تراز کلیدی نگه داشته شده است، مشاهده کند.

 به طور متناوب، through hole می توان برای هدایت کابل ها به دستگاه و ابزار دقیق متصل به پایانه استفاده کرد.

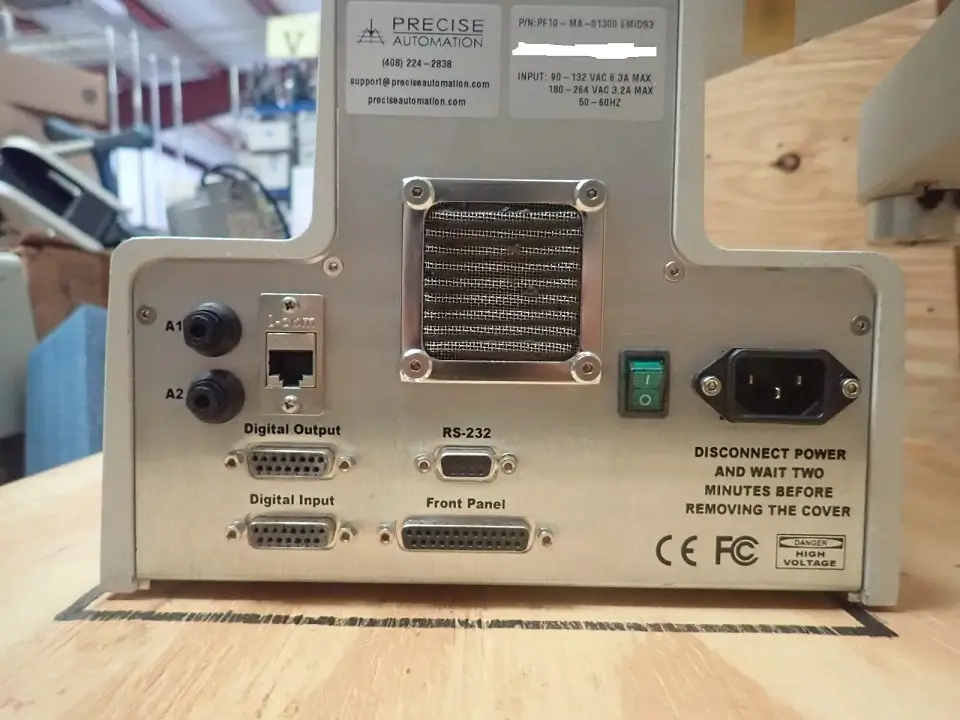

پیوند بیرونی هر دو ربات همچنین شامل یک PCB (ZIO) و کانکتورهایی است که سیگنال‌های IO دیجیتال و اترنت را بین پایانه و کنترل‌کننده در پایه هدایت می‌کنند.

این DIO از طریق یک کانکتور DB25 که در پایین پیوند بیرونی نصب شده است در دسترس است.

ربات Scara 3-Axis Precise Automation Preciseflex PF1300 چیست؟

Precise Automation Preciseflex PF1300 یک ربات 3 محوره SCARA است که برای کارهای اتوماسیون با دقت بالا در صنایع مختلف طراحی شده است.

ترکیبی از طراحی فشرده، سرعت بالا و دقت عالی است که آن را برای طیف وسیعی از کاربردها مناسب می کند.

در اینجا خلاصه ای از استفاده معمولی آن آمده است:

کاربردهای اولیه:

Pick and Place :

PF1300 اغلب در کارهای Pick and Place استفاده می شود، جایی که اشیاء را از یک مکان انتخاب می کند و آنها را در مکان دیگری قرار می دهد.

 Precise Automation Preciseflex PF 1300 3-Axis Scara Robot در صنایعی مانند مونتاژ الکترونیک electronics assembly، بسته بندی packaging و جابجایی مواد material handling رایج است.

سرعت و دقت بالا آن را برای کارهایی که نیاز به زمان چرخه سریع و قرار دادن دقیق دارند، مانند جابجایی قطعات در تولید لوازم الکترونیکی مناسب می کند.

مونتاژ:

ربات‌های SCARA معمولاً در کارهای مونتاژ استفاده می‌شوند زیرا توانایی آن‌ها در رسیدگی به اجزای ظریف با دقت بالا را دارند.

 PF1300 را می توان برای مونتاژ خودکار قطعات کوچک مانند پیچ ​​ها screws، قطعات یا حتی زیر مجموعه های پیچیده تر استفاده کرد.

این می تواند وظایف مختلف مونتاژ، از جمله پیچ کردن، قرار دادن یا تراز کردن قطعات aligning parts را انجام دهد.

تست و بازرسی:

دقت بالای ربات همچنین آن را در فرآیندهای تست و بازرسی مفید می کند، جایی که قطعات نیاز به بررسی، اندازه گیری یا تایید دارند. می توان از آن در تنظیمات بازرسی خودکار برای بررسی عیوب، ترازها یا سایر بررسی های کیفیت استفاده کرد.

بسته بندی و مرتب سازی Packaging and Sorting:

PF1300 می تواند برای کاربردهای بسته بندی استفاده شود که در آن اقلام نیاز به دسته بندی و قرار دادن در مواد بسته بندی دارند.

همچنین می تواند در سیستم های مرتب سازی Sorting برای جابجایی اقلام در امتداد خطوط مونتاژ یا بین ماشین های مختلف استفاده شود.

جابجایی مواد Material Handling:

در انبارهای automated یا خطوط تولید، PF1300 را می توان برای جابجایی مواد، مانند جعبه ها، قطعات یا اجزاء بین ایستگاه های کاری workstations استفاده کرد.

 توانایی آن در رسیدگی به اشیاء مختلف با دقت به آن اجازه می دهد تا نقش کلیدی در تدارکات یک مرکز تولید ایفا کند.

صنایع پزشکی و دارویی Medical and Pharmaceutical Industries:

با توجه به دقت و قابلیت اطمینان آن، PF1300 برای کاربردها در بخش های پزشکی یا دارویی نیز مناسب است، جایی که تمیزی، دقت و تکرارپذیری بسیار مهم است.

Precise Automation Preciseflex PF 1300 3-Axis Scara Robot می تواند شامل کارهایی مانند جابجایی ویال، پر کردن سرنگ یا مونتاژ وسایل پزشکی باشد.

ویژگی های کلیدی برای استفاده:

دقت بالا: با معماری 3 محوره SCARA، PF1300 کنترل دقیقی بر روی موقعیت و حرکت ارائه می‌دهد و آن را برای برنامه‌هایی ایده‌آل می‌کند که دقت در آنها بسیار مهم است.

اندازه فشرده: ضریب فرم فشرده ربات به آن اجازه می دهد تا در فضاهای کاری کوچکتر کار کند و آن را برای اتوماسیون در محیط هایی که فضا محدود است ایده آل می کند.

سرعت: ربات‌های SCARA به خاطر حرکت با سرعت بالا شناخته می‌شوند، که در صنایعی که به زمان‌های چرخه سریع نیاز دارند، مهم است.

انعطاف پذیری: به لطف انعطاف پذیری و طراحی همه کاره آن، می توان آن را به راحتی در تنظیمات اتوماسیون موجود ادغام کرد.

صنایعی که از PF1300 سود می برند:

تولید الکترونیک: برای کارهایی مانند قرار دادن قطعات، آزمایش و مونتاژ بردهای مدار.

خودرو: مونتاژ دقیق، جابجایی مواد و درج قطعات.

غذا و نوشیدنی: انتخاب و محل کالاهای بسته بندی شده یا دسته بندی اقلام.

داروها: استفاده از ویال ها، سرنگ ها یا بطری های کوچک.

کالاهای مصرفی: مونتاژ و بسته بندی خودکار.

تطبیق پذیری، سرعت و دقت PF1300 آن را به گزینه ای قوی برای خودکارسازی کارهای تکراری و دقیق در صنایع مختلف تبدیل کرده است.
