توضیحات

XRD پرتابل

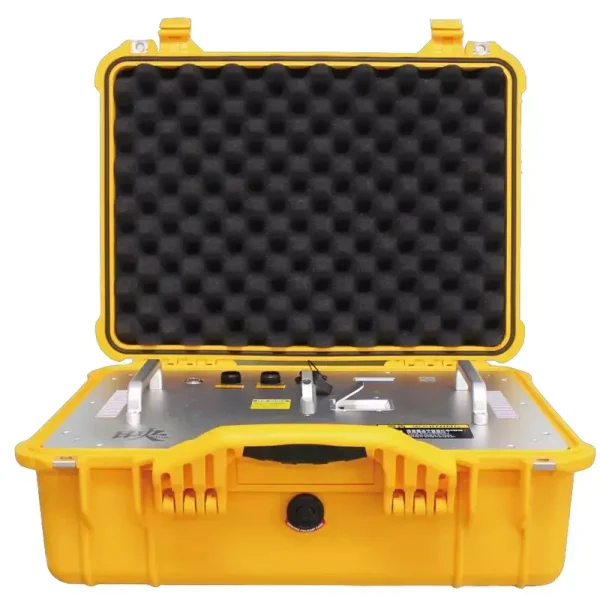

دستگاه XRD پرتابل

دستگاه  XRD Analyzer پرتابل

دستگاه آنالیز فازی XRD,انالیزور پرتابل XRD,انالیز پراش اشعه ایکس XRD,XRD پرتابل و دستی,آنالایزر XRD قابل حمل, دستگاه xrd انالایزر قابل حمل,

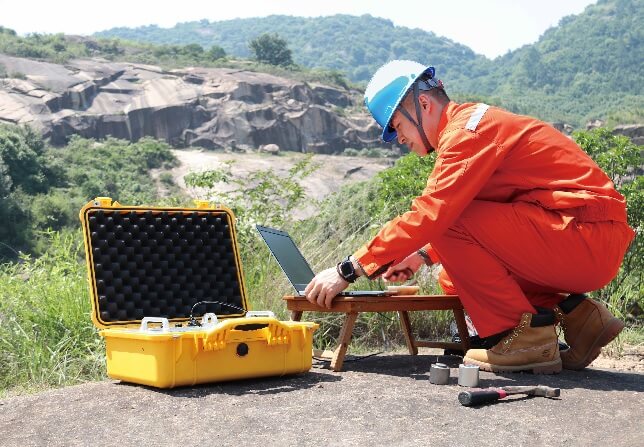

با دستگاه XRD پرتابل, میتوان آنالیز فازی موادی مانند سنگ معدن، مواد خورنده و سایر ترکیبات را می توان در محل on-site انجام داد و اطلاعات سریعی را در مورد اجزای اصلی و فرعی نمونه در اختیار کاربران قرار داد.

Combination of XRD, XRF and computer software technologies

IP67 :Waterproof and dustproof box all-in-one machine design, easy to cope with the harsh outdoor environment

Fog-proof, Dust-proof, Shock-proof , anti-fall, anti-corrosion, high temperature resistance

1 minute Analysis Time : Easy to prepare sample, up to 1minute

15KG :Portable, easy to operate, good for laboratory/field research

qualitative and quantitative analysis

crystal structure analysis, material structure analysis and crystallinity determination

crystal phase ID and quantitative information automatically

مزایای دستگاه XRD پرتابل :

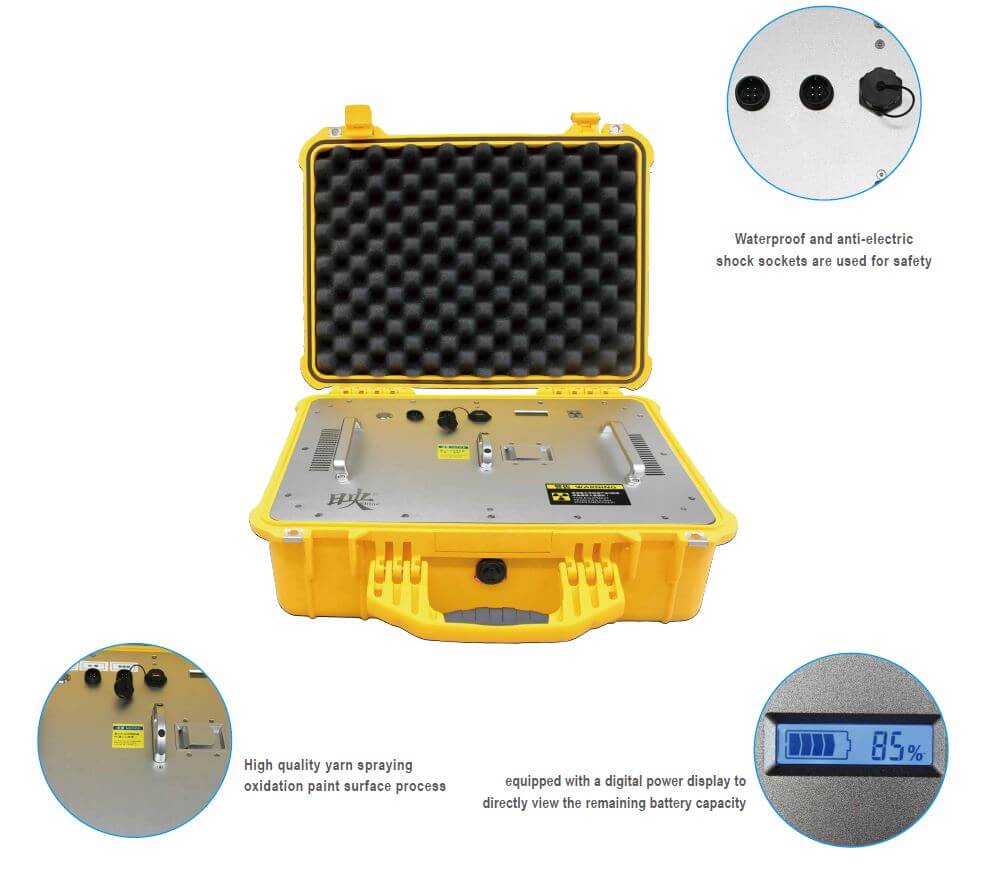

• دارای سرتیفیکیت IP67 –  طراحی دستگاه یکپارچه جعبه ضد آب و ضد گرد و غبار، آسان برای مقابله با محیط خشن در فضای باز
• دارای قابلیت مقاوم در ربرابر سقوط anti-fall و ضد خوردگی anti-corrosion و مقاومت در برابر دمای بالا
• آماده سازی آسان نمونه – فقط نیاز به 20 میلی گرم نمونه دارید
• زمان آنالیز کوتاه 1 دقیقه
• ادغام XRD & XRF جهت آنالیز دقیق تر ترکیب مواد، اطلاعات فاز و ساختار
• سبک وزن و قابل حمل, مناسب آزمایشگاه و تحقیقات میدانی در محل
• آنالیز کمی و کیفی – qualitative and quantitative analysis
• قابلیت آنالیز crystal structure analysis, material structure analysis and crystallinity determination
• کاربری آسان
• تشخیص خودکار
• بدون نیاز به سیستم خنک کننده چیلر
• دارای USB، بلوتوث، WIFI
• دارای باطری شارژری و قابلیت 4 ساعت استفاده مداوم با یک شارژ

انواع دستگاه XRD پرتابل :

1. Mineral & Rock
2. Corrosion
3. Research
4. Soil

دستگاه XRD پرتابل پراش سنج اشعه ایکس SHINE (نسخه معدنی و سنگ) به طور ویژه برای انالیز فاز معدنی در این زمینه ساخته شده است.

  این نرم افزار XRD، XRF و کامپیوتر و سایر فناوری ها را ادغام می کند که می تواند به سرعت تجزیه و تحلیل کمی و کیفی، تجزیه و تحلیل ساختار کریستالی، تجزیه و تحلیل ساختار مواد و تعیین بلورینگی نمونه های معدنی را انجام دهد. از مزایای سرعت تست سریع، قیمت پایین و دقت بالا برخوردار است.

Crystal structure analysis, material structure analysis and crystallinity determination

در پرتو اشعه ایکس از طریق موقعیت نمونه با استفاده از فناوری هندسه انتقال transmission geometry technology، پرتو اشعه ایکس انتشار لوله اشعه ایکس میکرو فوکوس از طریق ذرات پودر تابش کولیماتور در استخر نمونه، سیستم ارتعاش منحصر به فرد اجازه می دهد تا ذرات پودر کریستال بیشتری در معرض exposed قرار گیرند.

اندازه نمونه در مجموعه نمونه ثابت است، بنابراین تغییرات در تراکم نمونه بر وضوح تصویر تأثیر نمی گذارد.

 این ویژگی به ویژه برای مواد با چگالی کم، مانند نمونه های دارویی، که در آن وضوح بالاتری را می توان با نفوذ ثابت در مقایسه با ابزارهای مبتنی بر هندسه بازتابی reflective geometry به دست آورد، مهم است.

ادغام XRD & XRF

ادغام فناوری XRD و XRF، در هر آزمایش، می‌تواند به طور همزمان داده‌های فوتون اشعه ایکس XRD و XRF را جمع‌آوری کند، ترکیب مواد، اطلاعات فاز و ساختار را ارائه دهد تا نتایج آزمایش دقیق‌تر را ارتقا دهد.

Sample preparation is simple

یک آنالیز منفرد فقط به حدود 20 میلی گرم نمونه برای به دست آوردن نتایج آزمایش با کیفیت بالا، آماده سازی نمونه بدون ساخت، فشار دادن، برابری خراش دادن، 3 دقیقه برای تکمیل آماده سازی نمونه (خرد کردن، غربالگری، بارگذاری نمونه) نیاز دارد.

Data transmission

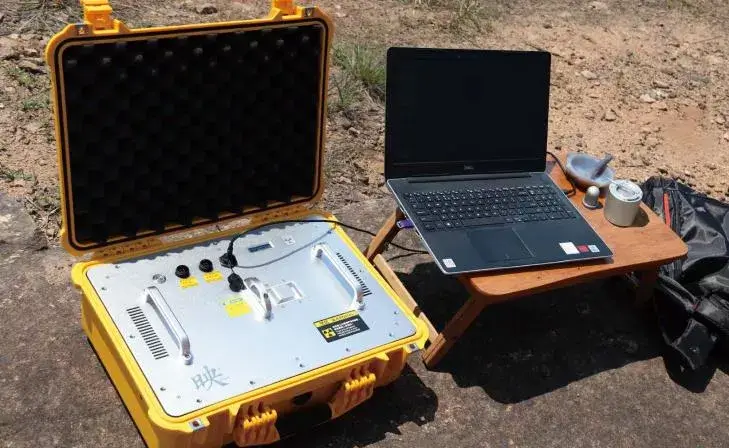

این ابزار از طریق USB، بلوتوث، WIFI و کامپیوتر لپ تاپ برای دستیابی به اتصال با سرعت بالا، کنترل ابزار SHINE در زمان واقعی و تجزیه و تحلیل فاز.

Good environmental adaptability

دستگاه XRD پرتابل به ویژه برای تحقیقات زمین شناسی توسعه یافته است، این دستگاه xrd قابل حمل می تواند ضد مه، ضد گرد و غبار، ضد ضربه باشد، می تواند با محیط های با شرایط جوی سخت, سازگار شود.

Safety

پرتو درمانی محافظ چندگانه حرفه ای، ابزار اندازه گیری بدون هیچ گونه نشت تشعشع در تمام جهات.

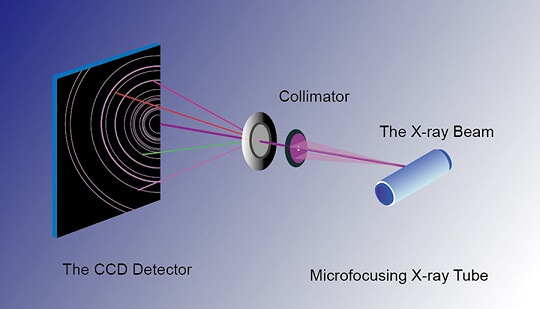

The X-ray tube

دستگاه xrd انالایزر قابل حمل  مجهز به یک تیوب اشعه ایکس نقطه کانونی خوشه ای cluster micro-focal spot X-ray است که می تواند فوکوس خوب اشعه ایکس را تضمین کند.

  پیکربندی استاندارد target material   عناصر Cu یا Co است و کروم، آهن، نیکل، مولیبدن، نقره، W و غیره را می توان با توجه به وضعیت نمونه تشخیص انتخاب کرد.

X ray collimator

کولیماتور اشعه ایکس از سیستم تنظیم pinhole استفاده می کند که جایگزین جزء کالیبراسیون نوری رایانه های رومیزی بزرگ سنتی می شود.

Detector

دستگاه xrd انالایزر قابل حمل  از دتکتور دو بعدی استفاده می کند که می تواند به طور موثر پرتوهای پراش XRD و فلورسنت XRF را شناسایی کند و به انرژی و موقعیت بسیار حساس است.

می تواند آنالیز XRD و XRF را به صورت همزمان انجام دهد.

The cooling system

با استفاده از 3-level Peltier electronic و دستگاه 2 way ventilation heat dissipation ویژه، می تواند به طور موثر دمای کار طبیعی آشکارساز را تضمین کند.

Sample vibration system

سیستم ارتعاش vibration نمونه جایگزین گونیا سنج goniometer سنتی می شود.

  در طی فرآیند تشخیص نمونه، پرتو اشعه ایکس و آشکارساز ثابت هستند، در حالی که نمونه شناسایی شده با سرعت بالایی از طریق دستگاه در هم magnetic interlocking به ارتعاش می پردازد تا از تصادفی بودن ذرات نمونه اطمینان حاصل شود و اطلاعات پراش با کیفیت بالاتری به دست آید.

کاربرد دستگاه XRD پرتابل :

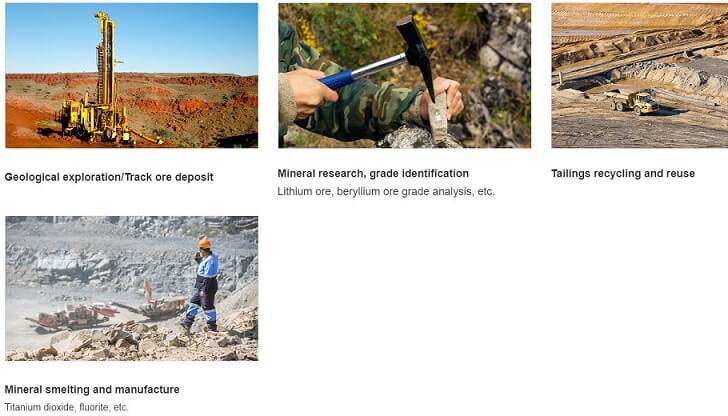

• مواد معدنی و سنگ – Mineral & Rock
• اکتشافات زمین شناسی/پیش ذخایر deposit سنگ معدن
• تحقیقات مواد معدنی، شناسایی گرید grade identification
• سنگ معدن لیتیوم، تجزیه و تحلیل عیار سنگ معدن بریلیم و غیره.
• بازیافت باطله Tailings recycling و استفاده مجدد
• ذوب و ساخت مواد معدنی
• دی اکسید تیتانیوم، فلوریت و غیره
• خوردگی فلز Metal Corrosion
• انالیز پوسته پوسته شدن Scaling و خوردگی Corrosion  تجهیزات لوله کشی پایپینگ Piping خط لوله نفت، خط لوله گاز و غیره
• آنالیز رسوب لجن Silt Sediment در منطقه صنعتی پالایشگاه، کارخانه مواد فلزی و غیره
• آنالیز خرابی خوردگی Corrosion Failure تجهیزات صنعتی دیگ های صنعتی ( بویلر boilers )، تجهیزات مکانیکی و غیره
• پژوهش و تحقیقات میدانی
• بیو دارو Bio-pharmaceutical
• پایش محیط زیست Environmental Monitoring
• زمین شناسی و اکتشاف
• تحقیق و آموزش
• ترکیب فلزی Metallic Compound
• شیمی و کاتالیزورها Catalysts( صنایع کاتالیست )
• خاک
• توسعه سبز کشاورزی Green development of agriculture
• کنترل آلودگی خاک Soil pollution control
• مطالعه شاخص های زیست محیطی
• اطلاعات کانی شناسی کمی quantitative در لحظه real-time برای زمین شناس،
• متالورژیست و در زمینه زمین شناسی و معدنی
• آنالیز سریع سنگ معدن غنی از آهن، مانند کوارتز، هماتیت، گوتیت، مگنتیت.
• آنالیز کلسیت (CaCO3) در زغال سنگ به صورت کمی quantitatively
• شناسایی فاز کریستالی و آنالیز نیمه کمی کربنات پتاسیم، نمک پتاسیم، سنگ نمک، آلوم پتاسیم منیزیم بی آب و آلوم منیزیم پتاسیم انجام شد.
• آنالیز کمی سنگهای معدنی معمولی مخلوط با سنگ آهک، مانند: A-کوارتز، سنگ معدن آزبست، کلسیت، دولومیت.
• برای آنالیز مجدد باطله ها tailings برای تعیین عملکرد کارخانه یا ارزیابی پروژه های گذشته استفاده می شود.
• صنایع شیمیایی نفت و پتروشیمی ها
• شناسایی مواد معدنی و تعیین کمیت shale cuttings در منطقه برای به دست آوردن بازخورد سریع در حفاری و حفاری افقی، ساده کردن “ردیابی مغزه strike رگه” مناطق معدنی خاص.
• شناسایی و تعیین کمیت مواد خورده شده در خطوط لوله.
• اندازه گیری XRF همچنین می تواند به طور همزمان برای شناسایی سریع ترکیب عنصری مواد انجام شود.
• مواد مخدر، مواد منفجره/خطرات
• شناسایی سریع مواد منفجره و مواد منفجره مشکوک در محل.
• شناسایی و تعیین کمیت مواد خطرناک مشکوک، مواد مذاب و کاتالیزورها؛
• برای شناسایی مواد مخدر، قاچاق، شناسایی پزشکی قانونی، تأیید گمرکی و سایر کارهای اجرای قانون استفاده می شود.
• صنایع داروسازی و غیره
• شناسایی سریع داروهای تقلبی counterfeit
• شناسایی سریع مواد خام و auxiliary
• انالیز اثر انگشت سریع fingerprint و غیرمخرب آماده سازی های دارویی pharmaceutical preparations و داروهای پیش ساز precursor drugs
• تشخیص وجود و محتوای مواد فعال و غیر فعال، مواد خارجی یا جایگزین در داروها.

مشخصات فنی دستگاه XRD پرتابل :

INTELLIGENT ANALYSIS SOFTWARE

علاوه بر اتخاذ پیکربندی سخت افزاری با کیفیت و کارایی بالا، دستگاه xrd انالایزر قابل حمل  به نرم افزار تحلیل برنامه کاربردی CrystalX بسیار هوشمند و کارآمد نیز مجهز شده است.

سیستم انالیز فاز CrystalX سیستم کنترل XRD را با سیستم تجزیه و تحلیل فاز ترکیب می کند که می تواند image smoothing ، جستجوی پیک peak search ، تعمیر دقیق و کارهای دیگر را ساده کند و به راحتی به نتایج یک کلیدی دست یابد.

The user interface

همه نتایج را می توان به طور مستقیم در یک رابط مشاهده کرد.

  کالیبره و آنالیز اطلاعات برای سرعت بخشیدن به گردش کار workflow.

Data transfer function

اتصال پرسرعت با لپ تاپ  و کامپیوتر

USB، بلوتوث، وای فای، کنترل بلادرنگ real-time control و آنالیز فاز.

Customize report data

داده های تشخیص را می توان در قالب اکسل Excel و پی دی اف PDF خروجی کرد و کاربران می توانند گزارش های سفارشی ایجاد کنند.

Database service

این نرم افزار مجهز به پایگاه داده لیست کنترلی جامع و قابل تنظیم است تا به کاربران کمک کند نمونه ها را به سرعت و با دقت بررسی کنند و همچنین می توانند پایگاه داده و مدیریت ابزار خود را با توجه به نیازهای واقعی بسازند.

shale cuttings چیست؟

تکه های سنگی کوچکی که در اثر عمل دندان های لقمه ای جدا می شوند.

قلمه ها از سیستم mud مایع در شیل شیکرها غربال می شوند و از نظر ترکیب، اندازه، شکل، رنگ، بافت، محتوای هیدروکربن و سایر خصوصیات توسط مهندس mud ، mud logger و سایر پرسنل موجود در محل نظارت می شوند.

شناسایی فازهای تک یا چندگانه اصلی و فرعی در یک نمونه ناشناخته, کاربرد اصلی پراش پودر اشعه ایکس کلاسیک است.

فاز یک جامد کریستالی با آرایش 3 بعدی منظم از اتم ها است. موقعیت ها و شدت های پیک پراش اندازه گیری شده مانند اثر انگشت یک فاز کریستالی خاص است.

شناسایی با مقایسه الگوی اندازه‌گیری شده با ورودی‌های پایگاه‌های داده مرجع با استفاده از الگوریتم جستجو-مطابقت انجام می‌شود.

این نیز به عنوان تجزیه و تحلیل فاز کیفی شناخته می شود.

اندازه گیری بهینه geometries

شناسایی فاز مهمترین کاربرد پراش پودر اشعه ایکس (XRD یا XRPD) است.

XRPD نه تنها بر روی نمونه های پودری بلکه روی جامدات پلی کریستالی، سوسپانسیون ها و لایه های نازک نیز اعمال می شود.

  نمونه‌های پودر معدنی اغلب در هندسه بازتابی reflection geometry کلاسیک براگ-برنتانو اندازه‌گیری می‌شوند.

از طرف دیگر، هندسه انتقال transmission geometry معمولاً برای مواد آلی (مانند داروها و پلیمرها)، مواد کریستالی مایع و برای سوسپانسیون ها ترجیح داده می شود.

  در مورد لایه های نازک، grazing incidence مناسب ترین تکنیک است.

نمونه های معمولی که در آن شناسایی فاز اعمال می شود عبارتند از:

شناسایی مواد معدنی در نمونه‌های زمین‌شناسی: شناسایی فاز به درک مکانیسم‌های تشکیل نمونه‌ها کمک می‌کند، که می‌تواند اطلاعات ارزشمندی در مورد وجود سنگ معدن یا سوخت ارائه دهد.

کنترل گرید Grade سنگ معدن و سنگ: برای اکتشاف ذخایر معدنی.

تشخیص پلی مورف ها برای تشخیص مواد با ترکیب شیمیایی یکسان در فازهای مختلف یک ماده خاص، وظیفه مهمی برای صنعت داروسازی است.

کنترل کیفیت: تعیین وجود ناخالصی در فاز خالص. با اپتیک ها و آشکارسازهای اشعه ایکس مدرن، ناخالصی ها تا 0.1 درصد وزنی قابل تشخیص هستند

تشخیص انتقال فاز در شرایط غیر محیطی، مانند دما یا رطوبت متغیر

پزشکی قانونی: شناسایی فاز می تواند یک عامل تعیین کننده در تعیین منشاء آثار یافت شده در صحنه جرم باشد.

خوردگی در دیگ‌های بویلر Boiler و نیروگاه‌ها: فازهای یافت شده اطلاعات ارزشمندی در مورد شرایط و واکنش‌های منجر به مشکلات می‌دهند. آنها به طور غیر مستقیم نکاتی را در مورد چگونگی جلوگیری یا به حداقل رساندن فرآیندهای خوردگی ارائه می دهند.

نانومواد: به عنوان مثال، فاز روتیل نانو تیتانیا برای کاربرده

ای مسدودکننده اشعه ماوراء بنفش (به عنوان مثال در ضدآفتاب ها) مورد نیاز است در حالی که فعالیت فوتوکاتالیستی به فاز آناتاز نیاز دارد.

پلیمرها و پلاستیک ها: شناسایی فازهای کریستالی و پلی مورف ها و همچنین مواد پرکننده توسط WAXS (پراکندگی پرتو ایکس با زاویه باز).

کریستال های مایع: شناسایی فازهای کریستالی مایع ترموتروپ و لیوتروپیک (مزوفاز). به عنوان مثال در سیستم های سورفکتانت با اندازه گیری های پراش زاویه کم.
