آنالایزر آنلاین محصولات پیرولیز
- توضیحات
- نظرات (2)
توضیحات
آنالایزر آنلاین محصولات پیرولیز
آنالایزر آنلاین محصولات پیرولیز
سیستم تجزیه و تحلیل فرآیند اتوماتیک مبتنی بر کروماتوگرافی گازی GC برای اندازه گیری آنلاین و کنترل فرآیند پیرولیز طراحی شده است.
سیستم تحلیلی فرآیند برای تجزیه و تحلیل محصولات پیرولیز
آنالیز مرکب ( کمپلکس ) محصولات پیرولیز
این سیستم آنالیز آنلاین مداوم محصولات گازی پیرولیز و محاسبه خواص فیزیکی و شیمیایی آن را ارائه می دهد.
لیست جامع نیست:
گازهای پرمننت یا دائمی Permanent gases : H2، N2، O2، CO، CO2
ترکیبات معدنی: H2O، H2S
هیدروکربن های اشباع (متان، اتان، پروپان، بوتان و غیره تا n-decane)
هیدروکربن های غیر اشباع (اتیلن، پروپیلن، بوتیلن)
پارامترهای محاسبه دستگاه آنالایزر آنلاین محصولات پیرولیز :
- ارزش حرارتی بالا و پایین (مولار، جرمی، حجمی) – Upper and lower calorific value (molar, mass, volume)
- جرم مولی – Molar mass
- چگالی یا دانسیته مطلق و نسبی – Absolute and relative density
- شاخص یا ایندکس Wobbe – Upper and lower Wobbe index
- ضریب تراکم پذیری – Compressibility factor
- عدد متان – Methane number
- دمای نقطه شبنم آب – Water dew point temperature
ترکیب بندی دستگاه آنالایزر آنلاین محصولات پیرولیز :
کروماتوگرافی گازی GC پیرولیز شامل:
- پکیج اندازه گیری ترکیبات گازی، با 3 کانال تحلیلی کروماتوگراف و سنسور الکتروشیمیایی اکسیژن
- پکیج آنالیز نمونه های مایع (دستی) با 1 کانال تحلیلی کروماتوگرافی با اواپراتور evaporator( بخارساز ) (اختیاری)
- پکیج خوراک گاز Gas feed ، با گاز حامل و سیلندرهای مخلوط گاز کالیبراسیون
- نمونه گیری و سیستم تهویه نمونه ثانویه – Sampling and secondary sample conditioning system
- Stream switching and primary sample conditioning unit (optional)
امکانات دستگاه آنالایزر آنلاین محصولات پیرولیز :
- آنالیز دقیق محصولات پیرولیز گازی – Accurate analysis
- تعیین غلظت آب و هیدروژن سولفید H2O و H2S در گاز
- تجزیه و تحلیل سریع و دقیق برای کنترل فرآیند آنلاین، اختلاط گاز و میانگین گیری، اجازه می دهد تا بیشترین مصرف سوخت را در تولید برق در اثر حرارت تولید کند.
- تجزیه و تحلیل خودکار حداکثر 6 جریان گازی با توجه به ترتیب از پیش تعیین شده
- امکان تزریق دستی و آنالیز نمونه ها
- انواع واسط های Variety of the data transmitting interfaces
- نرم افزار سفارشی مبتنی بر وب برای دسترسی از راه دور، تنظیمات و جمع آوری داده ها
- صفحه نمایش لمسی LCD بزرگ با رابط کاربر پسند برای کنترل و تعامل آسان با سیستم
- سیستم sample conditioning system نمونه پیشرفته برای محصولات مختلف پیرولیز
- سنسورهای فشار دیجیتال برای گاز حامل به تعویض به موقع سیلندرها کمک می کند
- هزینه عملیاتی و نگهداری پایین به دلیل مصرف کم برق و گاز
- تمامی پکیج های داخل مجموعه در یک کابینت ضد انفجار نصب می شوند – non-explosion-proof cabinet
- ساختار انعطاف پذیر ساخته شده با ماژول های تحلیلی کروماتوگرافی – Flexible structure
- تجزیه و تحلیل آنلاین گاز پیرولیز و محاسبه پارامترهای فیزیکی و شیمیایی، از جمله ارزش حرارتی، شاخص Wobbe، WDP و عدد متان
- تجزیه و تحلیل مایعات (اختیاری) – Liquids analysis
- عملکرد خودکار، با گزینه ورودی نمونه دستی – Automatic operation, with manual sample input option
- تجزیه و تحلیل خودکار حداکثر 8 جریان گاز از راکتورهای مختلف – Automatic analysis of up to 8 gas flows
- کنترل عملیاتی با صفحه نمایش لمسی LCD – touchscreen
- دسترسی از راه دور به نتایج اندازه گیری و تنظیمات پیچیده از طریق رابط – Remote access
- کروماتوگراف با نرم افزار NET از پیش نصب شده ارائه می شود که کار را تسهیل می کند
مزایا دستگاه آنالایزر آنلاین محصولات پیرولیز :
با توجه به اندازه گیری خودکار خواص فیزیکی و شیمیایی گاز پیرولیز می توان:
- بهینه سازی عملکرد کارخانه پیرولیز، حالت های عملکرد راکتور و سایر پارامترهای فرآیند پیرولیز
- از ورود گاز با ترکیب غیر منطبق non-compliant composition به ژنراتور جلوگیری کنید
- جریان گاز را از راکتورهای مختلف مخلوط کنید تا مخلوطی با خواص فیزیکی و شیمیایی بهینه به دست آید – Mix gas streams from different
- راندمان کارخانه پیرولیز را افزایش دهید
- عملکرد خودکار – Automatic operation
- تولید کننده واحد برای کلیه تجهیزات اندازه گیری در مجتمع
- برخی از اجزا در مقیاس جهانی ثبت شده و منحصر به فرد هستند
- دقت و سرعت بالا در آنالیز
آنالایزر آنلاین محصولات پیرولیز از 3 بخش اصلی ذیل تشکیل شده است :
- Stream Switching System
- Sample Conditioning System
- Process Gas Chromatograph
گاز کروماتوگراف انلاین پروسس
شامل سه کانال تحلیلی با دتکتور TCD مورد استفاده برای تجزیه و تحلیل موازی نمونه گازی.
پیکربندی ماژولار انعطاف پذیر سیستم اجازه می دهد تا آن را با ماژول های اضافی برای تجزیه و تحلیل گسترده تجهیز کنید.
شامل سنسور الکتروشیمیایی برای اندازه گیری دقیق میزان اکسیژن گاز پیرولیز.

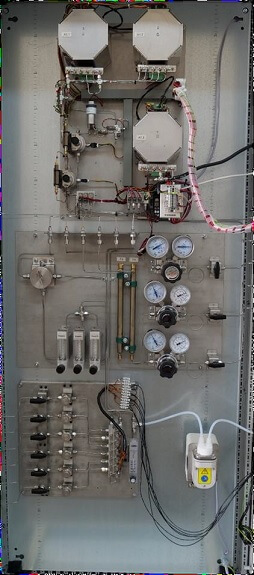

Sample conditioning system
برای نمونه گیری توسط پمپ sample intake by pump، جداسازی آب از نمونه گازی، فیلتراسیون، پاکسازی بای پس bypass purging ، انتقال نمونه به کروماتوگرافی گازی و ارسال نمونه به wasteاستفاده می شود.
Stream Switching System
Stream Switching System آنالیز مرکب ( کمپلکس ) محصولات پیرولیز
سیستم سوئیچینگ جریان مجهز به 6 دریچه برقی solenoid valves برای سوئیچینگ خودکار و انتخاب جریان گاز تجزیه شده عرضه شده به سیستم تحلیلی طبق ترتیب از پیش تعیین شده است.
Web interface
ذخیره سازی گزارش های تحلیل و روند مبتنی بر ابر – Cloud-based storage of analysis reports and trends
مجوز وب امن – Secure web-authorization
کاربران متعدد، دسترسی چند سطحی – Multiple users, multi-level access
ذخیره سازی داده از راه دور مبتنی بر XML remote data storage
قابل دسترسی از هر دستگاه تلفن همراه
قوانین SMART برای بهره برداری و نگهداری
کاربرد گاز کروماتوگراف انلاین پروسس محصولات پیرولیز
تجزیه و تحلیل آنلاین ترکیب محصولات گازی فرآیند پیرولیز و سپس محاسبه خواص فیزیکوشیمیایی آن شامل نقطه شبنم آب، ارزش حرارتی، چگالی نسبی و مطلق، ضریب تراکم پذیری و شاخص Wobbe مطابق با ISO 6976 و عدد متان با استفاده از عدد متان مبتنی بر SAE. MN) محاسبه (SAE 922359 Eqn. 4) توسط Cummins Westport.

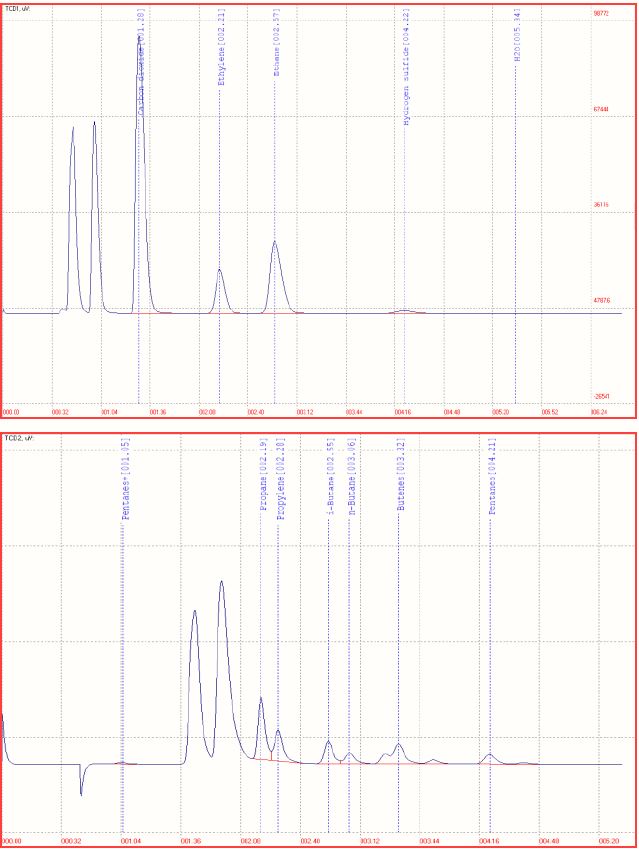

طیف کروماتوگرام پروسس انلاین پیرولیز

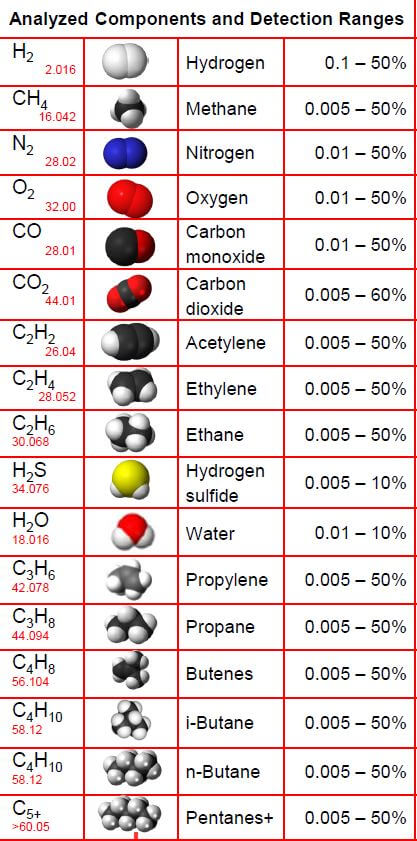

Analyzed Components and Detection Ranges | ||
H2 2.016 | Hydrogen | 0.1 – 50% |
CH4 16.042 | Methane | 0.005 – 50% |
| N2 28.02 | Nitrogen | 0.01 – 50% |
O2 32.00 | Oxygen | 0.01 – 50% |
CO 28.01 | Carbon monoxide | 0.01 – 50% |
| CO2 44.01 | Carbon dioxide | 0.005 – 60% |
C2H2 26.04 | Acetylene | 0.005 – 50% |
| C2H4 28.052 | Ethylene | 0.005 – 50% |
C2H6 30.068 | Ethane | 0.005 – 50% |
H2S 34.076 | Hydrogen sulfide | 0.005 – 10% |
| H2O 18.016 | Water | 0.01 – 10% |
C3H6 42.078 | Propylene | 0.005 – 50% |
| C3H8 44.094 | Propane | 0.005 – 50% |
| C4H8 56.104 | Butenes | 0.005 – 50% |
C4H10 58.12 | i-Butane | 0.005 – 50% |
| C4H10 58.12 | n-Butane | 0.005 – 50% |
| C5+ >60.05 | Pentanes+ | 0.005 – 50% |
طیف آنالیز گاز پیرولیز
مشخصات فنی آنالایزر آنلاین محصولات پیرولیز
Technical characteristics | |
Number of the analytical GC channels | 3 |
Type of detector | Thermal conductivity detector (TCD) Electrochemical oxygen sensor |
Carrier gas types | Helium, not worse than 4.5 Grade (99,995%) Argon, not worse than 4.5 Grade (99,995%) |
Carrier gas consumption | Helium: 16 sccm (total) Argon: 9,5 sccm |
Oven type | Airless, isothermal |
| Type of chromatograph columns | micropacked |
| Carrier gas pressure regulator | Mechanical, 2 pcs. |
Number of analyzed streams | up to 6 |
Analysis time | No more than 9:00 min |
Chromatograph calibration | Automatic (by test gas mixture) |
| Data input-output device | 12” LCD sensor display |
| Communication interfaces | RS 485 (ModbusRTU) – 1 pcs., Ethernet (ModbusTCP/) – 1 pc., Discrete inputs (NAMUR) – 4 pcs. |
Power voltage | 220V and with frequency (50±1) Hz |
| Power consumption | at the warm-up – not more than 570 W; after the warm-up – not more than 80W. |
Ingress Protection Marking | IP65 as per IEC 60529:2013 |
Ambient conditions | from -10 to +50 °С at atmospheric pressure 84.0-106.7 kPa, at atmosphere relative humidity not more than 95% without humidity condensation |
| Dimensions (lengthwidthheight) | 8004001800 mm |
Weight | Not more than 100 kg |
فرآیند پیرولیز چیست؟
گاز پیرولیز
پیرولیز فرآیندی است برای تجزیه شیمیایی مواد آلی در دمای بالا در غیاب اکسیژن.
این فرآیند معمولاً در دماهای بالاتر از 430 درجه سانتیگراد (800 درجه فارنهایت) و تحت فشار رخ می دهد.
کلمه pyrolysis از دو کلمه یونانی “pyro” به معنی آتش و “lysis” به معنای جدا کردن ابداع شده است.
پیرولیز برای چه مواردی استفاده می شود؟
پیرولیز بیشتر در تصفیه مواد آلی استفاده می شود.
یکی از فرآیندهایی است که در زغال‌کشی چوب انجام می‌شود.
به طور کلی، تجزیه در اثر حرارت مواد آلی، محصولات فرار تولید می کند و زغال سنگ، باقیمانده ای جامد و غنی از کربن را ایجاد می کند.
گاز پیرولیز چیست؟
گاز پیرولیز سریع (گاز غیر قابل تراکم) بیشتر از دی اکسید کربن، مونوکسید کربن و متان تشکیل شده است.
با استفاده از گاز پیرولیز به عنوان بخشی از جریان سیال می‌توان نسبت هیدروژن/کربن را در سیستم راکتور پیرولیز افزایش داد، بنابراین محتوای هیدروکربن را در روغن زیستی افزایش داد.
در پیرولیز چه گازهایی تولید می شود؟
گازهای حاصل از پیرولیز معمولاً حاوی مقادیر قابل توجهی متان، هیدروژن، مونوکسید کربن و دی اکسید و همچنین هیدروکربن های بالاتری هستند که ارزش حرارتی آنها را ایجاد می کند و آنها را به سوخت مهمی برای صنایع شیمیایی و انرژی تبدیل می کند.
Wobbe مخفف چیست؟
شاخص Wobbe (WI) یا عدد Wobbe نشان‌دهنده قابلیت تعویض گازهای سوختی مانند گاز طبیعی natural gas، گاز مایع (LPG) و گاز شهری است و اغلب در مشخصات شرکت‌های تامین گاز و حمل و نقل تعریف می‌شود.
عدد Wobbe چگونه محاسبه می شود؟
شاخص Wobbe ممکن است به صورت Iw = Vc/(Gs)^1/2 تعریف شود که در آن Iw شاخص Wobbe است، Vc مقدار HHV برای سوخت و Gs وزن مخصوص آن است.
HHV گاز طبیعی به طور معمول 1050 Btu / فوت مکعب و وزن مخصوص آن حدود 0.59 است.
Wobbe Analyzer چیست؟
کاربرد. شاخص Wobbe (WI) ارزش گرمایی (معروف به ارزش حرارتی) گازهای مورد استفاده به عنوان سوخت را با در نظر گرفتن تناسب ارزش حرارتی با وزن مخصوص یا نسبت چگالی بین گاز سوخت معین و هوا بیان می کند.
عدد متان چگونه محاسبه می شود؟
شما می‌توانید این را با فرمول شیمیایی با تقسیم تعداد اتم‌های هیدروژن بر تعداد اتم‌های کربن محاسبه کنید، اما سوخت‌های سنگین‌تر احتمالاً با نسبت H/C نشان‌گذاری می‌شوند تا با فرمول شیمیایی.
این مثال از سوختی با H/C 3.72 استفاده می کند.
این پاسخ عدد متان است
ارزش کالری یا سنجش گرمایی calorific value چیست؟
ارزش کالری به عنوان مقدار کالری تولید شده زمانی که یک واحد ماده کاملاً اکسید می شود و با استفاده از بمب کالریمتر تعیین می شود تعریف می شود.
ارزش حرارتی calorific value یک سوخت چیست؟
ارزش حرارتی یک سوخت مقدار گرمای تولید شده توسط احتراق آن است – در فشار ثابت و در شرایط “عادی” (استاندارد) (یعنی تا 0oC و تحت فشار 1013 mbar).
ارزش کالری برای چه مواردی استفاده می شود؟
ارزش حرارتی (CV) اندازه گیری قدرت گرمایش است و به ترکیب گاز بستگی دارد.
CV به مقدار انرژی آزاد شده هنگام احتراق یک حجم مشخص گاز در شرایط مشخص اشاره دارد.
ترکیبات قابل آنالیز و رنج تشخیص
کدامیک بالاترین ارزش حرارتی calorific value را دارد؟
هیدروژن
ارزش حرارتی چیزی نیست جز انرژی موجود در یک سوخت یا غذا که با اندازه گیری گرمای تولید شده از احتراق کامل مقدار مشخصی از آن تعیین می شود.
این در حال حاضر معمولا در ژول بر کیلوگرم بیان می شود. از این رو هیدروژن بالاترین ارزش حرارتی را دارد.
کدام کمترین ارزش حرارتی را دارد؟
زغال سنگ دارای کمترین ارزش حرارتی است.
آنالایزر اتوماتیک پروسس آنلاین پیرولیز
