توضیحات

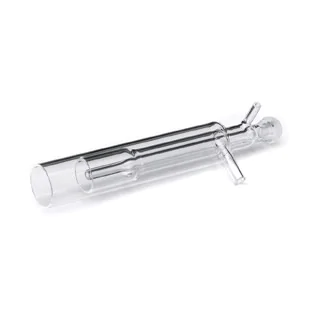

تورچ ICP
تورچ ICP
خرید تورچ icp , فروش تورچ icp , قیمت تورچ icp
تامین و فروش تورچ ICP از کمپانی های معروف ذیل :
تامین و فروش تورچ ICP اجیلنت Agilent or Varian
- تامین و فروش تورچ ICP پرکین المر Perkin Elmer
- تامین و فروش تورچ ICP از Shimadzu
- تامین و فروش تورچ ICP کمپانی ترمو فیشر Thermo Fisher Scientific
تورچ ICP
در رابطه با خرید قطعات و لوازم جانبی دستگاههای جذب اتمی و ICP اکیدا پیشنهاد میشود که لوازم جانبی از خود کمپانی سازنده دستگاه خریداری شود و از تهیه قطعات با برندهای متفرقه خودداری شود
متاسفانه با افزایش ارز , برخی مراکز بخاطر صرفه جویی در هزینه از برندهای متفرقه استفاده میکنند , در حالیکه صرفه جویی نمیباشد و عمر برند متفرقه کوتاهتر و همچنین کیفیت و کارایی آن هم از برندهای اصلی پایین تر است

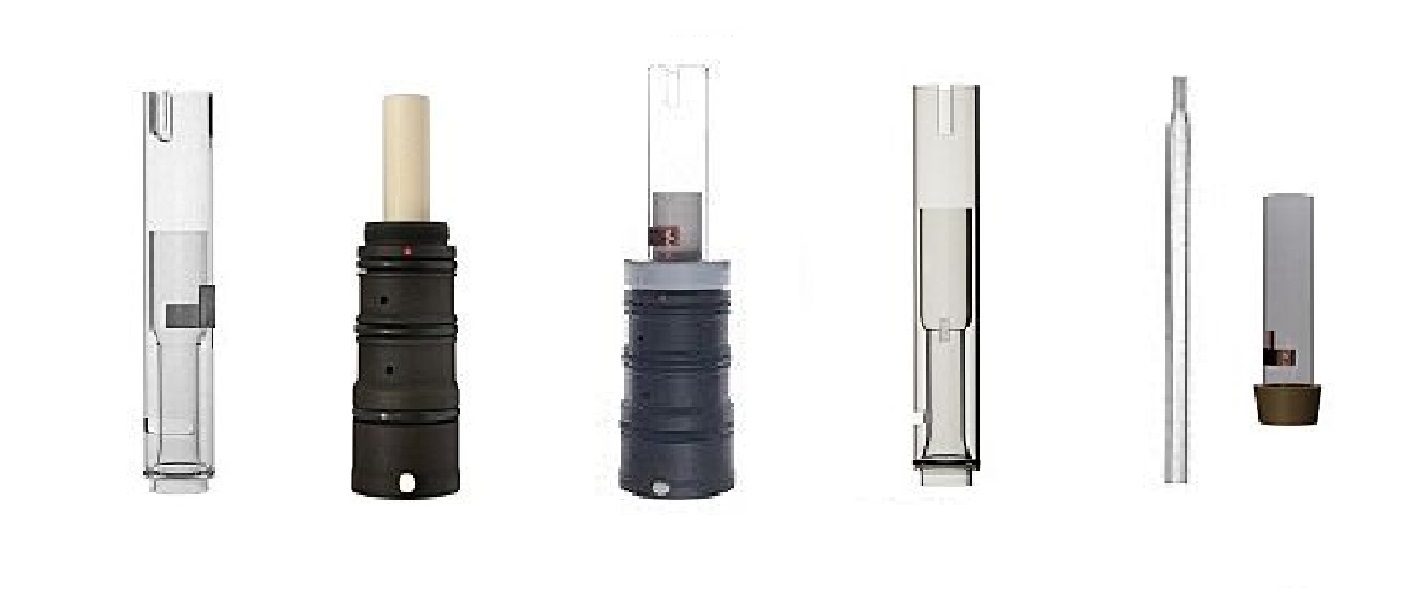

تورچ ICP Perkin Elmer | |
N0790131 | 1 Slot Quartz Torch Avio 200 & Avio 500 |
N0780130 | Slot Quartz Torch ICP Optima 8000 |
| N0770338 | 1 Slot Quartz Torch Optima 2×00/4×00/5×00/7×00 DV Optima |

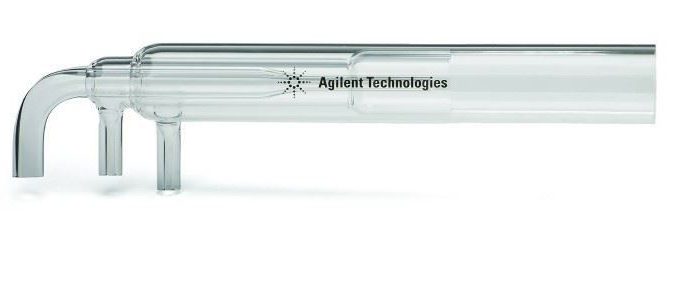

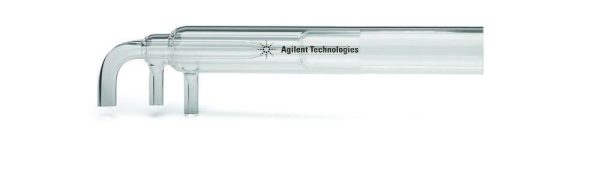

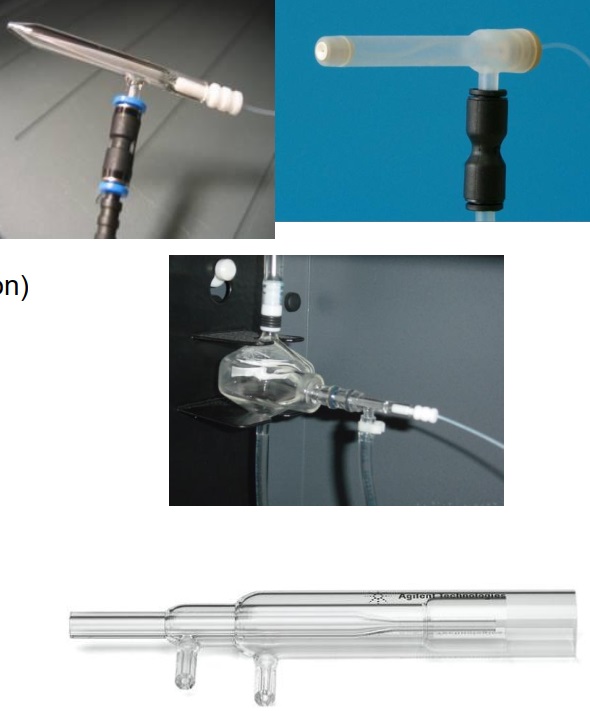

تورچ ICP Agilent or Varian | |
G8010-60228 G8010-60236 G8010-60232 G8010-60233 G8010-60231
| Torches for 5100/5110 SVDV/VDV ICP-OES
|
| G8012-60000 G8010-60237 G8010-60235 G8010-60234
| Torches for 5100/5110 RV (Radial) ICP-OES
|
2010090400 2010104700 2010104800 2010094800 2010104600 2010122400 | Torches for 700 Series, Vista Series, and Liberty ICP-OES |
2010069690 2010117400 2010117500 2010095000 | One Piece Radial Torches
|
Torch در دستگاههای ICP-OES/MS
Torch (مشعل) قلب سیستمهای ICP-OES و ICP-MS است.
وظیفه اصلی Torch تولید، شکلدهی و حفظ پلاسمای آرگون با دمای حدود ۱۰,۰۰۰ کلوین است. این پلاسمای داغ، نمونه را به اتمها و یونهای سازنده آن تجزیه کرده و امکان آنالیز عنصری را فراهم میکند.
ساختار فنی Torch:
- از سه لوله کوارتز هممرکز (Concentric) تشکیل شده که هر کدام وظیفهی خاصی دارند.
- لوله داخلی (Injector): وظیفه تزریق آئروسل نمونه به مرکز پلاسما را دارد.
- لوله میانی (Auxiliary Tube): گاز کمکی را برای شکلدهی و بالا نگهداشتن پلاسما تأمین میکند.
- لوله خارجی (Coolant/Plasma Gas Tube): گاز خنککننده را به صورت مماسی (Tangential) وارد کرده و از ذوب شدن لولهها جلوگیری میکند.
انواع اصلی طراحی:
- One-Piece Torch: ساختار یکپارچه، ارزانتر اما در صورت آسیب دیدن یک بخش، کل آن باید تعویض شود.
- Semi-Demountable Torch: امکان تعویض انژکتور را فراهم میکند و انعطافپذیری بیشتری دارد.
- Fully Demountable Torch: تمام اجزا (انژکتور، لوله میانی و خارجی) قابل تعویض جداگانه هستند. برای نمونههای دشوار ایدهآل است.
- Ceramic/Inert Torch: لوله خارجی یا میانی از جنس آلومینا یا سرامیک ساخته شده که برای نمونههای حاوی HF یا نمک بالا (High TDS) بسیار مقاومتر است.
جهتگیری (Orientation): Torch ها به دو صورت افقی (Axial) برای حساسیت بیشتر و عمودی (Radial) برای پایداری در برابر نمونههای سخت طراحی میشوند. سیستمهای Dual View هر دو حالت را ارائه میدهند.
۲) جدول جامع برندها، مدلها و کدهای فنی Torch های اورجینال (OEM)
نکته مهم: کدهای فنی ارائه شده، نمونههایی از متداولترین Torch های استفاده شده در مدلهای مختلف هستند. برای یافتن کد دقیق دستگاه خود، حتماً به کاتالوگ قطعات یدکی یا وبسایت رسمی سازنده مراجعه کنید.
| برند (Brand) | خانواده/سری دستگاه (Instrument Series) | نوع Torch | کد فنی اورجینال (OEM Part Number) | توضیحات فنی و کاربرد |
| PerkinElmer | Optima 2×00/4×00/5×00/7×00 DV | Demountable, 0-Slot | N0770343 | مناسب حلالهای آلی (Organics). طراحی بدون شکاف (0-Slot). |
| Optima 8×00 DV | Demountable, 1-Slot | N0780130 | دارای یک شکاف برای مشاهده دوگانه (Dual View). | |
| Avio 200/500 | D-Torch (Complete Assy) | N0810861 | طراحی D-Torch با لوله میانی ثابت از جنس آلومینا. مقاومت بالا در برابر سایش. | |
| ELAN / NexION (ICP-MS) | Demountable | N8122006 | تورچ استاندارد برای سریهای قدیمی ELAN و جدید NexION. | |
| Agilent | 5100/5110/5800/5900 (ICP-OES) | One-Piece, Demountable | G8010-60228 to G8020-68007 | طراحی “plug-and-play” که به طور خودکار تراز میشود و برای نمونههای سخت بهینه است. |
| 7700/7800/7900/8800/8900 (ICP-MS) | Quartz, One-Piece | G3280-80053 | استاندارد برای کارهای روتین با نمونههای آبی. مناسب HF نیست. | |
| 7700/7800/7900/8800/8900 (ICP-MS) | SilQ, One-Piece | G3280-80080 | از جنس کوارتز فوقخالص SilQ برای کاهش آلودگی زمینه (Background). | |
| 4500 Series (ICP-MS) | One-Piece, 1.5mm Injector | G1820-65528 | تورچ قدیمی برای سری HP 4500. | |
| Shimadzu | ICPE-9000 | Orifice Assy | 211-43740-00 | قطعه اوریفیس مخصوص Torch استاندارد برای مشاهده محوری (Axial Viewing). |
| ICPS-7500/8100/9000 | One-Piece, 1.0mm Injector | 204-77296 | مخصوص حلالهای آلی (Organics) با انژکتور باریک ۱.۰ میلیمتری. | |
| ICPMS-2040/2050 | Mini Quartz, 1.5mm | 211-96077-00 | تورچ کوچک (Mini) برای سریهای جدید ICP-MS. | |
| Thermo Fisher | iCAP 7000/PRO Series (ICP-OES) | EMT Duo Torch | 842312051841 | طراحی EMT (Enhanced Matrix Tolerance) با قابلیت جدا شدن سریع. |
| iCAP Q/Qnova (ICP-MS) | Quartz Torch | 1230790 | طراحی “tulip” برای بهبود پایداری پلاسما و اتصال Push-in. | |
| X-Series (ICP-MS) | One-Piece, 1.5mm Injector | 3601145 | مشعل استاندارد برای سری X (X Series II). دارای دو پین برای جاگذاری. | |
| ELEMENT Series (HR-ICP-MS) | Instrument Torch | 1091250 | مشعل مخصوص دستگاههای High-Resolution ICP-MS سری ELEMENT. |
جدول مشخصات فنی و کدهای قطعات مشعل (Torch) دستگاههای ICP-OES Varian
| نوع مشعل (Torch Type) | توضیحات و کاربرد | مدلهای سازگار (Compatible Models) | کد فنی اورجینال (OEM Part Number) |
|---|---|---|---|
| Axial, Standard, 2.3mm | مشعل استاندارد برای پلاسمای محوری. ایدهآل برای نمونههای آبی معمول. | 700-ES, 710-ES, 720-ES, 730-ES, Vista | 2010090400 |
| Axial, Demountable Kit | کیت کامل مشعل جداشدنی برای پلاسمای محوری. انعطافپذیری بالا در انتخاب انژکتور. | 700-ES, Liberty, Vista | 99-100847-00 |
| Axial, High Solids | مشعل مخصوص نمونههای با غلظت بالای املاح (High TDS). دارای انژکتور ثابت با قطر داخلی ۲.۴ میلیمتر برای جلوگیری از انسداد. | 700-ES, Liberty, Vista | 20-100948-00 |
| Axial, Semi-Demountable | بدنه نیمه-جداشدنی برای پلاسمای محوری. برای استفاده باید انژکتور و قطعات نگهدارنده جداگانه تهیه شوند. | Agilent/Varian 7×0 ICP, Vista PRO/MPX-AX, Liberty AX | 2010083400 |
| Radial, Standard, 1 Piece | مشعل استاندارد یکتکه برای پلاسمای شعاعی. دارای انژکتور کوارتز ثابت ۱.۵ میلیمتری. | 700-ES, 710-ES, 720-ES, 730-ES, Liberty | 20-100696-90 |
| Radial, Demountable Body | بدنه مشعل جداشدنی برای پلاسمای شعاعی. امکان تعویض انژکتور را فراهم میکند. | 700-ES, Liberty, Vista | 2010072900 |
| Radial, Nitrogen | مشعل بلندتر مخصوص تعیین مقدار نیتروژن. | 700-ES, Liberty, Vista | 20-100764-00 |
| Radial, Low Flow | مشعل کممصرف با اتصال سوکت ۱۲/۵. | 700-ES, Liberty, Vista | 79-100529-00 |
| Radial, Demountable Kit | کیت کامل مشعل جداشدنی برای پلاسمای شعاعی. | 700-ES, Liberty, Vista | 99-100568-00 |
| Liberty, Axial | مشعل کوارتز مخصوص پلاسمای محوری برای مدلهای Liberty. | Liberty AX | 2010081200 |
| Ultramass, Demountable | بدنه مشعل جداشدنی مخصوص مدلهای Ultramass-700. | Ultramass-700 | 20-100793-00 |
۳) چرا خرید قطعات اورجینال بر خرید برندهای متفرقه (مانند Glass Expansion) ارجحیت دارد؟
این یک پرسش بسیار مهم در مدیریت آزمایشگاه است. جذابیت قیمت پایینتر برندهای متفرقه قابل درک است، اما در عمل، استفاده از قطعات غیراورجینال میتواند ریسکها و هزینههای پنهان قابل توجهی به همراه داشته باشد:
🎯 دلایل فنی و استدلال برای انتخاب تورچ اریجینال:
- تضمین سازگاری و عملکرد (Guaranteed Compatibility & Performance): قطعات OEM دقیقاً مطابق با طراحی اولیه دستگاه مهندسی شدهاند. این به معنای تطابق کامل ابعاد، جنس مواد و خصوصیات حرارتی و الکتریکی است. هرگونه انحراف جزئی در این پارامترها (که در قطعات متفرقه محتمل است) میتواند منجر به:
- ناپایداری پلاسما: خاموش شدن مکرر پلاسما یا نوسان در شدت سیگنال.
- کاهش حساسیت و افزایش حد تشخیص (Detection Limit): عدم تطابق هندسی انژکتور میتواند بازدهی یونیزاسیون را کاهش دهد.
- افزایش تداخلات زمینه (Matrix Effects): طراحی بهینه OEM برای کاهش اثرات مزاحم نمونههای پیچیده انجام شده است.
- طول عمر و دوام (Longevity & Durability): تولیدکنندگان OEM سالها تحقیق و توسعه را صرف بهینهسازی طول عمر Torch در برابر شرایط دشوار (دمای بالا، نمکهای خورنده، حلالهای آلی) کردهاند.
به عنوان مثال، فناوریهای پیشرفتهای مانند D-Torch شرکت PerkinElmer (با لایه میانی آلومینا) یا EMT Torch شرکت Thermo Fisher، نتیجه این تحقیقات هستند. یک Torch متفرقه ممکن است در ظاهر مشابه باشد، اما مواد اولیه یا فرآیند ساخت آن بهینهسازی نشده و در نتیجه عمر بسیار کوتاهتری خواهد داشت.
- پشتیبانی فنی و گارانتی (Technical Support & Warranty):
- ابطال گارانتی دستگاه: این یک نکته حیاتی است. استفاده از قطعات متفرقه میتواند به طور مستقیم گارانتی خود دستگاه اصلی را باطل کند. در صورت بروز خرابیهای بزرگ، هزینههای تعمیرات به طور کامل بر عهده آزمایشگاه خواهد بود.
- عدم پشتیبانی فنی: در صورت بروز مشکل با یک قطعه متفرقه، تیمهای خدمات پس از فروش شرکتهای اصلی (Agilent، Thermo و…) هیچگونه تعهدی برای عیبیابی و رفع مشکل نخواهند داشت.
- هزینه کل مالکیت (Total Cost of Ownership – TCO): اگرچه قیمت اولیه یک Torch از برندی مانند Glass Expansion ممکن است کمتر باشد، اما باید هزینههای پنهان زیر را در نظر گرفت:
- خرابی زودتر و تعویض مکرر: هزینه خرید چند قطعه متفرقه در طول زمان، به مراتب بیشتر از یک قطعه OEM خواهد بود.
- کاهش بهرهوری (Downtime): توقف دستگاه به دلیل خرابی قطعه یا ناپایداری پلاسما، گرانترین هزینه برای یک آزمایشگاه است.
- مصرف بالای آرگون: طراحیهای ناکارآمد میتوانند مصرف گاز آرگون را افزایش دهند.
- کالیبراسیون و اعتبارسنجی (Validation):
بسیاری از استانداردهای ISO و GLP در صنایع حساس (داروسازی، محیطزیست، معدن) بر استفاده از قطعات معتبر تاکید دارند. استفاده از تورچهای متفرقه ممکن است باعث شود دستگاه از شرایط کالیبراسیون سازنده خارج شود و در ممیزیهای کیفی، اعتبار نتایج شما زیر سوال برود.
- خطاهای ابعادی (Tolerance Issues):
تورچهای اورجینال با استانداردهای تلورانس دقیقِ کمپانی سازنده تولید میشوند. کوچکترین انحراف در قطر خروجی (Injector) یا ضخامت دیوارههای کوارتز در برندهای متفرقه، باعث تغییر در الگوی جریان گاز (Gas Flow Dynamics) و در نتیجه ناپایداری پلاسما میشود. این یعنی کاهش تکرارپذیری (Repeatability) در نتایج آزمایشگاه.تطابق شیمیایی و حرارتی
- کمپانیهای سازنده دستگاه (مانند Agilent یا Thermo)، کوارتز را دقیقاً متناسب با ضرایب انبساط حرارتی و ساختار اپتیکی دستگاه خود انتخاب میکنند. برندهای متفرقه برای کاهش هزینه از کوارتزهای با خلوص کمتر استفاده میکنند که در حضور نمونههای با اسید بالا یا دمای شدید، زودتر “مهآلود” (Devitrification) شده و باعث افت سیگنال در بلندمدت میشوند.
🏭 نکته فنی در مورد برندهای متفرقه (مانند Glass Expansion):
بسیاری از آزمایشگاهها به اشتباه تصور میکنند که برندهایی مانند Glass Expansion سازنده قطعات اصلی (OEM) برای شرکتهای بزرگ هستند. این تصور صحیح نیست. Glass Expansion خود یک بازارپرداز (Reseller) است که محصولات خود را از تولیدکنندگان مختلف تهیه میکند. کیفیت این محصولات میتواند متغیر باشد و تحت فرآیندهای کنترل کیفیت سختگیرانه سازندگان اصلی قرار نمیگیرد.
۴) نتیجهگیری نهایی و توصیه تخصصی
اگرچه خرید یک قطعه مصرفی ارزانتر وسوسهانگیز است، اما در مورد قطعه حیاتی مانند Torch، این انتخاب تقریباً همیشه به ضرر آزمایشگاه تمام میشود. سرمایهگذاری بر روی قطعات OEM یک اقدام استراتژیک برای تضمین صحت نتایج، کاهش زمانهای توقف دستگاه و به حداکثر رساندن بازگشت سرمایه از دستگاه گرانقیمت ICP شماست.
ممکن است در ظاهر، برندهایی نظیر Glass Expansion* قیمت پایینتری داشته باشند، اما در تحلیل هزینه-فایده (Cost-Benefit Analysis) بلندمدت، استفاده از قطعات Original خود دستگاه (OEM) بسیار منطقیتر است.
توصیه: برای اطمینان از عملکرد بهینه دستگاه و حفظ اعتبار نتایج آنالیز، اکیداً توصیه میشود که فقط و فقط از Torch های اورجینال (OEM) با کد فنی تأیید شده توسط سازنده دستگاه خود استفاده کنید.
*Agilent | ICP-OES (700/5000 Series) | G3280-80053 | دمونتابل (قابل تعویض) با طراحی دقیق برای ثبات پلاسما |
| Thermo | ICP-OES (iCAP Series) | 842312052441 | تورچهای سرامیکی/کوارزی با دقت بالا برای ماتریسهای سخت |
| PerkinElmer | ICP-OES (Avio Series) | N0790130 | دارای طراحی اختصاصی برای بهینهسازی مصرف آرگون و حساسیت بالا |
| Shimadzu | ICP-OES (ICPE-9800) | 211-94576-41 | طراحی عمودی (Vertical) برای کاهش رسوب نمک در نمونههای دشوار |
