دستگاه XRD رومیزی 600W
- توضیحات
- نظرات (1)
توضیحات
دستگاه XRD رومیزی 600W

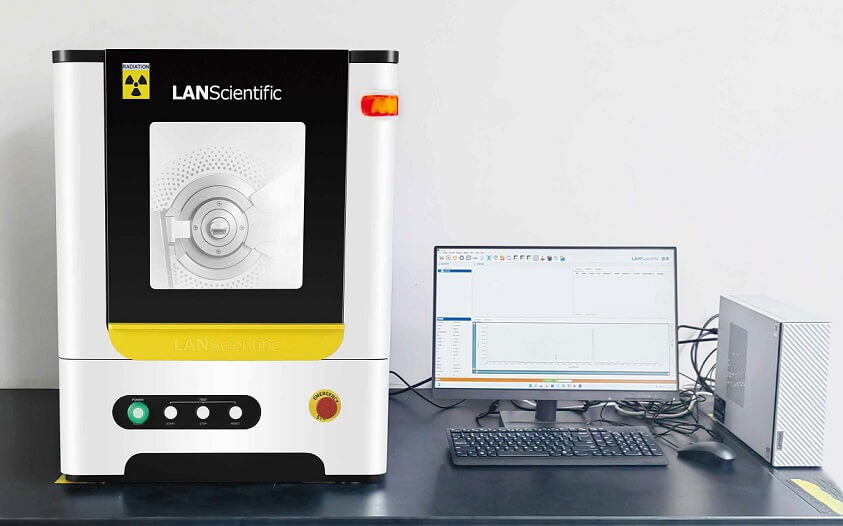

طیف سنج پراش اشعه ایکس دستگاه XRD رومیزی 600W
با انجام پراش اشعه ایکس دستگاه XRD رومیزی 600W بر روی نمونه هایی از مواد bulk مانند پودرها، تک بلورها single crystals یا پلی کریستال ها polycrystals و تجزیه و تحلیل الگوهای پراش diffraction patterns آنها، اطلاعاتی مانند ترکیب ماده composition of the material، ساختار یا مورفولوژی اتم ها یا مولکول های structure or morphology of atoms or molecules داخل ماده و غیره، به دست آمده است.
دستگاه XRD رومیزی 600W روشی قدرتمند برای تعیین ساختار کریستالی crystal structure
طیف سنج پراش اشعه ایکس دستگاه XRD رومیزی 600W
X-Ray Tube Power : Standard Power: 600W
goniometer is θ/θ
Multi model Scanning
grazing incidence scanning
W-scanning, which means it’s capable to conduct residual stress testing technically.
Particle Size
Phase Structure determination
Phase identification
Phase Quantification
Thin Film Metrology
دستگاه XRD رومیزی 600W پراش سنج پرتو ایکس رومیزی مینیاتوری با توان بالا است که به طور مستقل می تواند به سرعت فاز اصلی نمونه ها را به صورت پودر، بلوک یا فیلم نازک، انالیز ساختار کریستالی crystal structure analysis، انالیز ساختار مواد material structure و تعیین بلورینگی crystallinity با مشخصات مشخص کند.
دستگاه XRD رومیزی 600W با عملکرد آسان، دقت بالا، پایداری خوب و طیف گسترده ای از کاربردها , یک راه حل ایده آل برای تحقیقات مواد، دانشگاه ها و موسسات تحقیقاتی، مصالح ساختمانی، زیست پزشکی و بسیاری از زمینه های دیگر است.

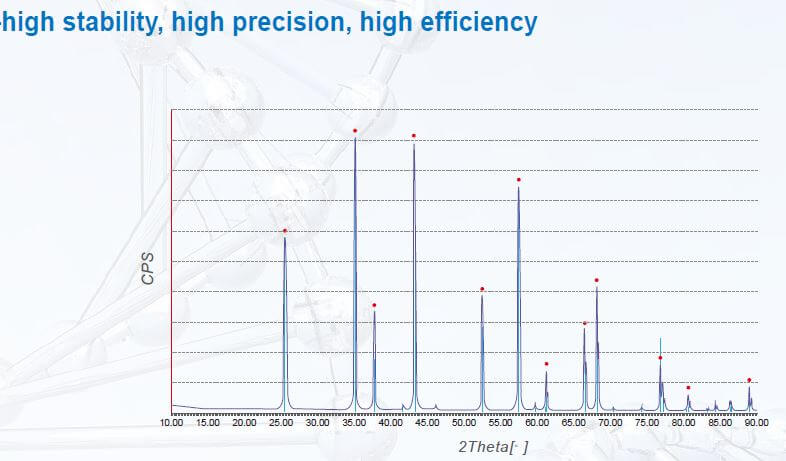

The national standard LaB6 with high-performance detector and high-resolution mode is displayed by the measurement as FWHM<0.04°2θ

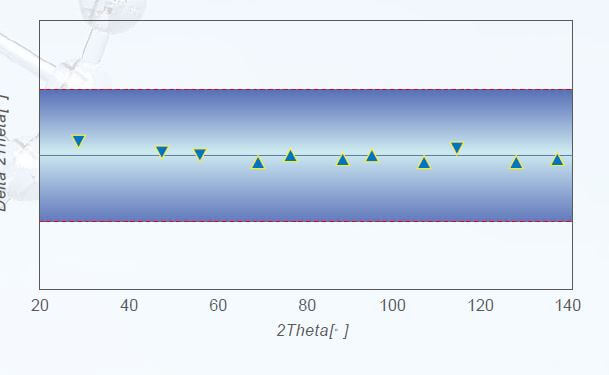

When using the national standard sample for on-site detection, the 2θ angle deviation of all peaks in the whole spectrum range ±0.02° within the diffraction angle measurement range, showing Excellent excellent angular deviation linearity

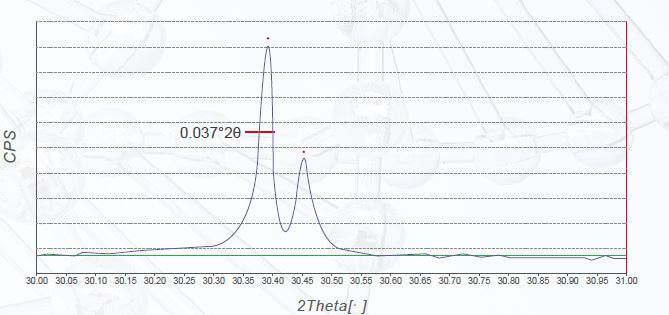

رزولوشن دستگاه XRD رومیزی 600W
Diffraction patterns show excellent low-angle performance for metal framework materials (MOF materials) analysis.
Excellent low-angle performance
مزایا دستگاه XRD رومیزی 600W :
- دقت بالا
- پایداری خوب
- محدوده کاربردی گسترده
- کاربری آسان
- نرم افزار جامع
- دارای سیستم خنک کننده گردش آب داخلی built-in water circulation cooling system
- One-button start
Air spring large window lift door
درب بالابر دستگاه XRD نه تنها باعث صرفه جویی در فضای دسکتاپ می شود، بلکه برای هر میز مناسب است و به طور موثر میزان استفاده از فضا را بهبود می بخشد.
Built-in water circulation cooling system
سیستم خنک کننده گردش آب داخلی، بدون نیاز به اضافه کردن چیلر اضافی.
نرم افزار می تواند دمای آب تیوب اشعه ایکس، جریان، سرعت جریان و سایر اطلاعات را در زمان واقعی نمایش دهد.
Safety
دارای دستگاه حفاظت اتوماتیک Cutting در فرآیند آزمایش، دستگاه قفل اتصال ایمنی، محفظه نمونه پس از بسته شدن کاملا محصور می شود و رابط عملیات عملکرد بسته شدن محفظه نمونه را دارد.
XRD for everyone
پس از به دست آوردن داده های پراش diffraction ، CrystalX به طور خودکار انالیز فاز component of the phase را انجام می دهد و درصد هر جزء فاز را می دهد، نیازهای کاربر را تا حد زیادی کاهش می دهد، فقط باید روی “شروع آزمایش” کلیک کنید، بقیه را به نرم افزار CrystalX بصری و user friendly بسپارید.
Integrated sola slits
Integrated sola slits ، بدون هیچ قسمت قابل تنظیم حرکت، قابلیت اطمینان سیستم گونیا را افزایش می‌دهند و به دستگاه XRD رومیزی اجازه می‌دهند بر روی سکوهای آزمایشگاهی داخل خودرو نصب شوند.
One-button intelligent operation
شروع با یک دکمه، فقط دکمه تست را فشار دهید تا به سرعت تست و تجزیه و تحلیل شود، عملیات ساده بدون آموزش، حتی پرسنل غیر فنی به راحتی می توانند بر روش استفاده مسلط شوند.
Digital multi-channel analysis
فناوری انالیز multi-channel دیجیتال می تواند diffraction peak و تداخل فلورسانس را بدون منوکروماتور تشخیص دهد و شدت پراش را بهبود improve diffraction intensity بخشد.
Health diagnosis
نظارت بر جریان و دما در زمان واقعی Real-time ، طراحی حفاظت ایمنی چندگانه، به طور موثر روش های تعمیر و نگهداری ابزار را بهبود می بخشد، هزینه های تعمیر و نگهداری دستگاه XRD رومیزی را کاهش می دهد و عمر مفید دستگاه را افزایش می دهد.
مشخصات دتکتور دستگاه XRD رومیزی 600W :
آشکارساز DPPC (آشکارگر شمارش پردازش پالس دیجیتال digital pulse processing counting detector)، با شمارش CPS 1 × 107 ، آشکارساز DPPC می‌تواند فلورسانس نمونه را حتی برای نمونه‌های فلورسنت قوی suppress کند.
همچنین می تواند نسبت peak-to-back ratio عالی را بدون استفاده از منوکروماتور ثانویه ارائه دهد.
آشکارساز DPPC داده های طیفی پراکندگی انرژی energy dispersion spectral data را فراهم می کند در حالی که داده های پراش diffraction را ارائه می دهد و از تحلیل عنصری پشتیبانی می کند
کاربرد دستگاه XRD رومیزی 600W :
- زمین شناسی و نقشه برداری
- مواد فلزی
- شیمی و کاتالیزورها
- موسسات تحقیق و آموزش
- صنعت داروسازی
- سرامیک و سیمان
- دانشگاه
- تحقیقات مواد
- پلاستیک
- نیمه هادی ها
نرم افزار دستگاه XRD رومیزی 600W :
نرم افزار مخصوص آنالیز کریستال CrystalX را برای به دست آوردن داده های پراش، CrystalX به طور خودکار تجزیه و تحلیل فاز را انجام می دهد و درصد هر جزء از فاز را ارائه می دهد، نیازهای کاربر را تا حد زیادی کاهش می دهد، بدون بازیابی دستی retrieval، بدون نیاز به کمانش پس زمینه buckle the background، بدون نیاز به smooth، بدون نیاز به manually peak
، فقط باید روی “شروع تست” کلیک کنید، بقیه به نرم افزار CrystalX بسپارید.
مشخصات فنی دستگاه XRD رومیزی 600W
| Goniometer | θ/θ vertical goniometer, diffractive circle radius 150mm |
| Angle measuring range of Angle meter | -3° – +150° |
| Precision | The deviation of ＜±0.02° in the full spectrum |
| FWHM | <0.04°2θ |
| Sola slit | The integrated sora slits, without any motion-adjustable parts, increase the reliability of the goniometer system, allowing the FRINGE desktop XRD to be installed on in-vehicle laboratory platforms |
| X-Ray Tube | Cermet X-ray tube, focus: 1 x 10 mm, default configuration cu target, optional Co, Cr, Mo target |
| X-Ray Tube Power | 600W |
| Size | 580 x 450x 680mm（L×W×H） |
| Weight | 120KG |
| Power Supply | 220V±10V, 50Hz, the whole power is 1000W |
| Heat dissipation | FRING has a built-in water circulation cooling system, no need to add additional chillers. The software can display the water temperature, flow rate and other information in the X-ray tube in real time |
| Detector | DPPC detector (digital pulse processing counting detector), counting throughput ≥ 1×107CPS |
| Interface | The compact home wall plug provides power, and the USB interface connects to the PC for controlling the XRD |
| Scanning speed | 0.01 – 120˚/min |
| Air source | A 2-way air supply interface is available for in-situ analysis or atmosphere protection |
| Security | The FRINGE has an air spring large window lift door, which can observe the in-situ analysis process without dead angle, and can effectively shield X-rays. It has a protection and safety interlock device that automatically cuts off during the test process. The operation interface has the function of closing the sample compartment |
| Cloud service capabilities | FRINGE uses a synchronizable mobile APP service to support card management of diffraction data and access to knowledge management systems |
| CrystalX software | LANScientific has developed a special crystal analysis software CrystalX for FRINGE. After obtaining diffraction data, CrystalX automatically conduct phase analysis, and give the percentage of each component of the phase, greatly reducing the requirements of the user, no manual retrieval, no need to buckle the background, no need to smooth, no need to manually peak, just need to click “start testing”, the rest to the CrystalX software |
پراش اشعه ایکس XRD چیست؟
پراش پرتو ایکس XRD توسط کریستال ها در سال 1912 توسط ماکس فون لائو و تیم دانشمندانش در موسسه فیزیک نظری در دانشگاه مونیخ آلمان کشف شد.
از آن زمان، روشی که می تواند جزئیات ریزدانه ای در مورد ترکیب شیمیایی، ساختار کریستالوگرافی و خواص فیزیکی یک ماده ایجاد کند، در طیف وسیعی از کاربردها در زمینه های زمین شناسی، علوم محیطی، علوم مواد، مهندسی و زیست شناسی به کار گرفته شده است.
تکنیک غیر مخرب برای تجزیه و تحلیل ساختار اتمی یا مولکولی یک نمونه استفاده می شود.
بهتر است با موادی که حداقل تا حدی از کریستال ساخته شده اند کار کند.
اغلب، موادی که توسط پراش اشعه ایکس ارزیابی می‌شوند، قبل از بررسی، به پودر تبدیل می‌شوند تا به حالت یکنواختی برسند. به همین دلیل، پراش اشعه ایکس اغلب به عنوان پراش پودر اشعه ایکس شناخته می شود.
اصول کارکرد دستگاه XRD
دستگاه XRD چگونه کار می کند؟
یک دستگاه XRD اشعه ایکس شامل سه مورد اصلی است: یک منبع اشعه ایکس، یک نگهدارنده نمونه و یک آشکارساز XRD.
اشعه ایکس تولید شده توسط منبع، نمونه را روشن می کند. سپس توسط فاز نمونه پراش شده و وارد آشکارساز می شود.
با حرکت لوله یا نمونه و آشکارساز برای تغییر زاویه پراش (2θ، زاویه بین پرتوهای فرود و پراش)، شدت اندازه گیری شده و داده های پراش ثبت می شود.
بسته به هندسه پراش سنج و نوع نمونه، زاویه بین پرتو فرودی و نمونه می تواند ثابت یا متغیر باشد و معمولاً با زاویه پرتو پراش جفت می شود.
هنگامی که یک مونوکروماتور پرتو ایکس به کریستال برخورد می کند
کریستال از سلول های واحدی تشکیل شده است که توسط اتم ها مرتب شده اند، فاصله بین اتم های مرتب شده در این قوانین به همان ترتیب بزرگی incident طول موج پرتو ایکس برخوردی است، بنابراین، پرتوهای ایکس پراکنده شده توسط اتم های مختلف با یکدیگر تداخل می کنند و پراش پرتو ایکس قوی در برخی جهات خاص ایجاد می کنند.
جهت و شدت پراش در فضا ارتباط تنگاتنگی با ساختار کریستالی دارد که اصل اساسی پراش پرتو ایکس است.
Phase structure
ساختار فاز را می توان هم با میکروسکوپ و هم با دستگاه XRD پراش اشعه ایکس شناسایی کرد و پاسخ فاز وابسته به دما را می توان با انجام اندازه گیری های درجا با دماهای متفاوت به دست آورد.
ریزساختار Microstructure برای توصیف ساختار فاز و سازماندهی در یک نمونه استفاده می شود و اغلب بسیار پیچیده است.
نمودارهای فاز فلزی اغلب می توانند از نظر تعریف ساختار تعادلی بسیار مفید باشند، اما با افزایش پیچیدگی آلیاژ (تعداد عناصر آلیاژی) و از آنجایی که پردازش غیرتعادلی ریزساختارهایی را ایجاد می کند که در نمودار فاز تعادلی ناپایدار هستند و وجود ندارند، کمتر مفید هستند.
ساختار فاز phase structure چیست؟
ساختار فاز فازهای متوالی را توصیف می کند که تامین کننده هنگام تولید یک محصول اجرا می کند.
یک فاز نشان دهنده مرحله خاصی از تولید یک محصول است، مانند مونتاژ یا آزمایش.
مدت فاز مستقل از کمیت است.
تعیین فاز phase determination چیست؟
کریستالوگرافی اشعه ایکس – تعیین فاز phase determination
آشکارساز اشعه ایکس فقط می تواند شدت امواج الکترومغناطیسی را ثبت کند، اما نمی تواند فازهای آن را ثبت کند.
هر انعکاس در الگوی پراش یا ضریب ساختار مربوط به موجی متشکل از یک دامنه و یک فاز است.
روش های فازبندی کریستالوگرافی چیست؟
سه روش فازبندی رایج وجود دارد: جایگزینی ایزومورف، تکنیک های پراکندگی غیرعادی و جایگزینی مولکولی.
چه چیزی بر ساختار فاز تأثیر می گذارد؟
این تغییرات فاز ارتباط مستقیمی با دما دارد و در ساختار کریستالی فلز صورت می گیرد.
و در حالی که دما چیزی است که این دگرگونی ها را کنترل می کند، تنش، سرعت خنک شدن، و آلیاژ یا ترکیب شیمیایی همگی می توانند بر دمایی که در آن تغییرات رخ می دهد تأثیر بگذارند.
چگونه فاز را از داده های XRD تعیین کنیم؟
پراش اشعه ایکس یکی از قدرتمندترین ابزارها برای شناسایی فازهای کریستالی ناشناخته است.
با مقایسه موقعیت و شدت پیک های پراش در برابر مجموعه ای از مواد بلوری شناخته شده، می توان ماده هدف target material را شناسایی کرد.
چرا فاز در کریستالوگرافی مهم است؟
بدون اطلاعات فاز، بازسازی چگالی الکترون در سلول واحد غیرممکن است.
الگوی پراش ویژگی های مهم دیگری نیز دارد.
فاز در XRD چیست؟
فاز یک جامد کریستالی با آرایش 3 بعدی منظم از اتم ها است.
موقعیت ها و شدت های پیک پراش اندازه گیری شده مانند اثر انگشت یک فاز کریستالی خاص است.
تحلیل فاز کمی XRD چیست؟
تجزیه و تحلیل فاز کمی XRD
تجزیه و تحلیل فاز کمی، اندازه گیری نسبت نسبی اجزاء یا فازهای عنصری با استفاده از الگوهای پراش اشعه ایکس (XRD) است.
شدت خطوط پراش یک فاز خاص از یک مخلوط به مقدار نسبی آن فاز در مخلوط بستگی دارد.
تکنیک XRD برای لایه نازک فیلم thin film چیست؟
این تکنیک نه تنها اطلاعاتی در مورد هندسه geometry و اندازه این ساختارها، بلکه همچنین کیفیت، جهت و ضخامت لایه‌های مورد بررسی را در اختیار محققان قرار می‌دهد.
از آنجایی که یک تکنیک غیرمخرب است، می توان آن را بر روی با ارزش ترین نمونه ها با قابلیت تکرارپذیری بالا استفاده کرد.
مترولوژی لایه نازک thin film metrology چیست؟
مترولوژی لایه نازک شامل استفاده از این محاسبات ریاضی برای حضور و ضخامت پوشش‌هایی است که با استفاده از فرآیندهای مختلف بر روی یک ماده زیرلایه قرار گرفته‌اند.
آنالیز GIXRD چیست؟
در پراش پرتو ایکس Grazing Incidence (GIXRD)، پرتوی از اشعه ایکس با زاویه تابش بسیار کم، معمولاً کمتر از یک درجه، به یک نمونه هدایت می‌شود، که باعث می‌شود اشعه ایکس تنها با چند نانومتر بالایی برهم‌کنش داشته باشد.
از مواد این منجر به یک الگوی پراش می شود که به خواص کریستالوگرافی منطقه سطح بسیار حساس است.
در پراش پرتو ایکس معمولی (XRD)، پرتوهای ایکس در طیف وسیعی از زوایای بر روی نمونه تابیده می‌شوند و در نتیجه یک الگوی پراش از عمق چندین میکرون در نمونه ایجاد می‌شود.
از سوی دیگر، در GIXRD، زاویه پرتو فرودی روی یک زاویه کم ثابت می‌شود که برای یک عمق نفوذ کوچک خاص بهینه شده است تا بر حجم مواد اندازه‌گیری شده کنترل شود.
این به طور خاص برای جلوگیری از سیگنال از زیر سطح یا لایه نازک طراحی شده است.
برای فعال کردن اندازه‌گیری‌های GIXRD و به دست آوردن داده‌های با بهترین کیفیت، اپتیک تخصصی پرتو فرودی و پرتو پراش استفاده می‌شود.
کاربردهای پراش اشعه ایکس Grazing Incidence X-Ray Diffraction
GIXRD با سایر روش‌های پراش پودر همراه است و عمدتاً برای شناسایی فاز و کمیت انواع مواد پلی کریستالی استفاده می‌شود. همچنین می تواند از اندازه گیری تنش پسماند residual stress در لایه ها و سطوح نازک پشتیبانی کند.
GIXRD برای هر ماده پلی کریستالی که تاکید بر لایه های سطحی است مناسب است.
همچنین برای لایه های نازک زمانی مفید است که پراکندگی از زیرلایه می تواند به طور بالقوه بر پراکندگی نسبتا ضعیف یک لایه نازک پنهان یا غالب شود.
«پراش پودر» Powder diffraction اصطلاحی است که برای توصیف دسته ای از اندازه گیری های XRD استفاده می شود که برای مواد پلی کریستالی که می توانند به صورت پودر یا جامد باشند استفاده می شود.)
