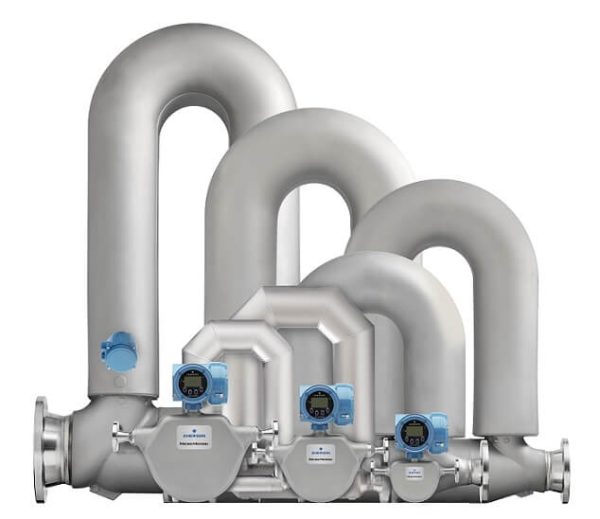

فلومتر جرمی کوریولیس Coriolis

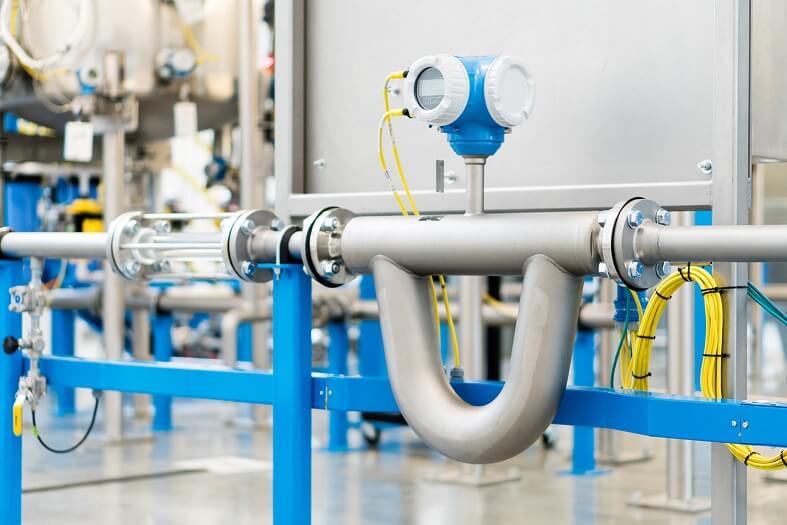

فلومتر کوریولیس Coriolis Flow Meter

فلومترهای جرمی کوریولیس MIR Coriolis برای اندازه گیری مستقیم دبی جرمی، چگالی، دما و محاسبه دبی حجمی مایعات و گازها با ترکیبات مختلف طراحی شده اند.

فلومتر کوریولیس MIR Coriolis برای صنایع شیمیایی، نفت، گاز، صنایع غذایی , داروسازی و سایر صنایع طراحی شده اند.

انواع فلومتر

فلومتر کوریولیس MIR Coriolis برای محاسبه ترکیبات دو جزئی، با ویسکوزیته بالا و aggressive media شده اند.

فلومتر جرمی کوریولیس MIR دارای استاندارد حفاظت IP 67 میباشد.

فلومتر کوریولیس Coriolis یکی از دقیق ترین، قابل اطمینان ترین و با نگهداری کم در اکثر کاربردها به ویژه برای اندازه گیری مایعات میباشد

MASS FLOW METER OF CORIOLIS TYPE MIR

• IP 67
• Flow sensor model : From P10 , C10 , N10  to P250 , C250 , N250
• Flange nominal diameter( mm ) : DN15 to DN300
• Minimum flow rate (m3 / h)      : 08  to  180
• Nominal flow rate (m3 / h)        :  8    to  1800
• Maximum flow rate (m3 / h)      : 1    to  2700
• MIR Coriolis flowmeters are designed for direct measurement of mass flow rate, density, temperature and calculation of volumetric flow rate of liquids and gases of various compositi
• MIR Coriolis flow meters are designed for chemical, oil, gas, food and other industries
• MIR Coriolis flow meters are designed to account for two-component, high-viscosity and aggressive media
• High accuracy: the error in measuring the mass and volumetric flow rate – 0.1%, the error in measuring the density – 0.5 kg / m 3
• Functionality: intelligent power supply, self-diagnostics, a large selection of data transmission, correction of measured parameters when the temperature and pressure of the working medium changes, measurement of the concentration of two media, non-volatile memory
• Reliability: calibration interval – 4 years; the average service life of the flow meter is 15 years
• No moving parts subject to wear
• Ease of installation and operation. Straight pipe sections are not required both before and after the flow meter
• Application at hazardous facilities
• Explosion-proof execution

فلومتر التراسونیک برای استفاده در میادین گازی است.

فلومتر کوریولیس

شرکت رابین آزما در زمینه تامین فلومتر یا دبی سنج و سیستم های اندازه گیری انواع خدمات زیر  را انجام می دهد:

انتخاب فلومتر یا دبی سنج بهینه

مشاوره

توسعه نقشه ها برای نصب در سیستم های موجود

نظارت بر نصب و راه اندازی

تایید و کالیبراسیون مترولوژیک

خدمات فنی و پس از فروش

این رویکرد زمان تصمیم گیری برای خرید دبی متر تا راه اندازی آن را به طور قابل توجهی کاهش می دهد.

فلومتر جرمی MIR از نوع CORIOLIS

فلومتر MIR برای اندازه گیری مستقیم دبی جرمی mass flow rate ، چگالی، دما و محاسبه دبی حجمی مایعات و گازها با ترکیبات مختلف در نظر گرفته شده است.

مناطق کاربرد فلومتر جرمی CORIOLIS

دامنه کاربرد فلومتر جرمی نوع کوریولیس شامل موارد زیر است:

• صنایع شیمیایی، نفت، گاز، صنایع غذایی و سایر صنایع
• واحدهای اندازه گیری تجاری و عملیاتی metering units برای مایعات و گازهای هیدروکربنی
• Dosing systems برای ترکیبات  با کنترل جرم و حجم جریان control of mass and volume flow ، چگالی یا دانسیته، دمای محیط
• بررسی ترکیبات دو جزئی، با ویسکوزیته بالا و aggressive media
• صنایع غذایی و محصولات حاوی الکل

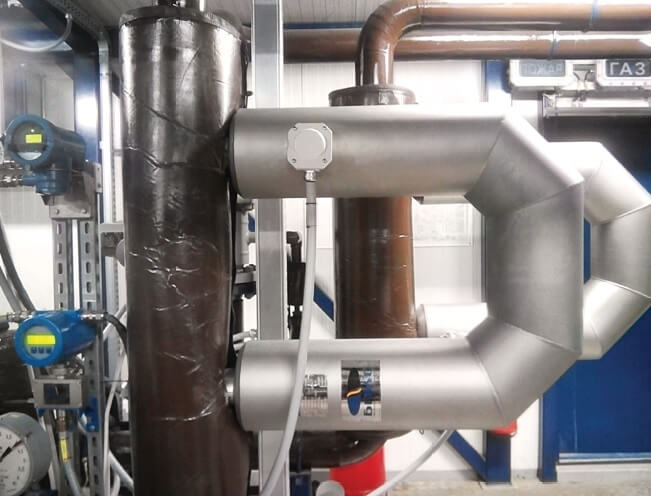

فلومتر جرمی MIR Coriolis

ویژگی های طراحی

ویژگی های اصلی طراحی فلومتر جرمی Coriolis MIR:

• دقت. قاعده عملیات استفاده از Coriolis forces است.
• قابلیت اطمینان. بدون قطعات متحرک در معرض سایش؛
• سهولت نصب و بهره برداری
• بدون نیاز به قطعات مستقیم لوله چه قبل و چه بعد از فلومتر
• کاربرد در تاسیسات خطرناک اجرای ضد انفجار Explosion-proof execution.
• لوله های اندازه گیری از فولاد ضد زنگ یا Hastelloy در محفظه فولادی ضد زنگ

تجربه کاربرد فلومتر جرمی CORIOLIS:

• نفت
• قیر
• نفت سوخت
• مرکاپتان
• بنزین
• دیزل
• سوخت
• گاز مایع Liquefied gases
• میعانات گازی Gas condensate
• روغن
• چربی مایع Liquid fat
• لبنیات Dairy products
• الکل

مزایای فلومتر جرمی Coriolis MIR:

• قابلیت اطمینان: فاصله کالیبراسیون – 4 سال؛ میانگین عمر مفید فلومتر 15 سال است.
• Flanges GOST, AISI, DIN
• The use of automatic welding is a guarantee of a high-quality welded seam
• It is possible to manufacture any face-to-face distance on request
• Filling the body cavity with nitrogen
• High temperature vacuum welding of measuring tubes
• Measuring tubes in stainless steel or Hastelloy in a stainless steel housing
• High accuracy: the error in measuring the mass and volume flow rate – 0.1%, the error in measuring the density – 0.5 kg / m 3 ;
• Functionality: intelligent power supply, self-diagnostics, a large selection of data transmission, correction of measured parameters when the temperature and pressure of the working medium changes, measurement of the concentration of two media, non-volatile memory;

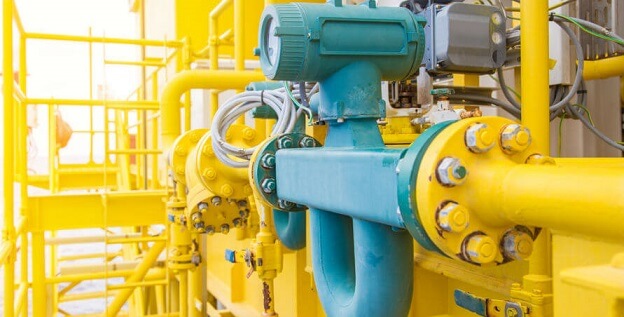

فلومتر جرمی کوریولیس Coriolis

مشخصات فنی فلومتر جرمی MIR Coriolis :

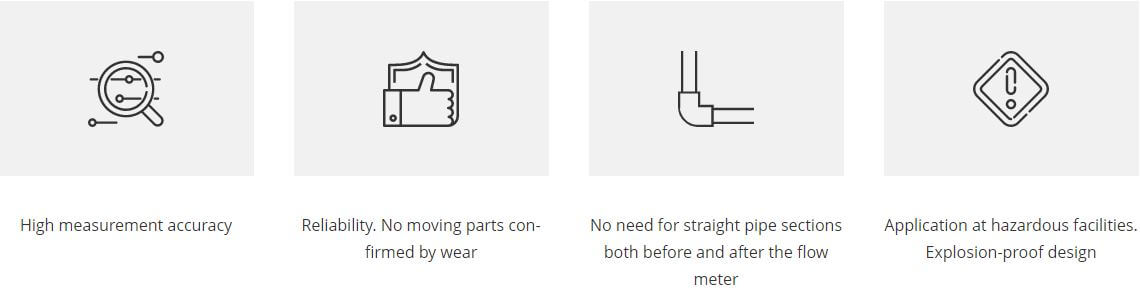

ویژگی فلومتر کوریولیس

DN چیست؟

DN مخفف “Diameter Nominal” است.

به زبان ساده، ترجمه تقریبی میلی متر از اندازه های imperial است، با فرض اینکه یک اینچ 25 میلی متر است.

ما یک فلنج 12 اینچی را DN300 می نامیم، در حالی که در واقع 304 میلی متر است.

لطفاً از جدول زیر برای مرجع خود استفاده کنید

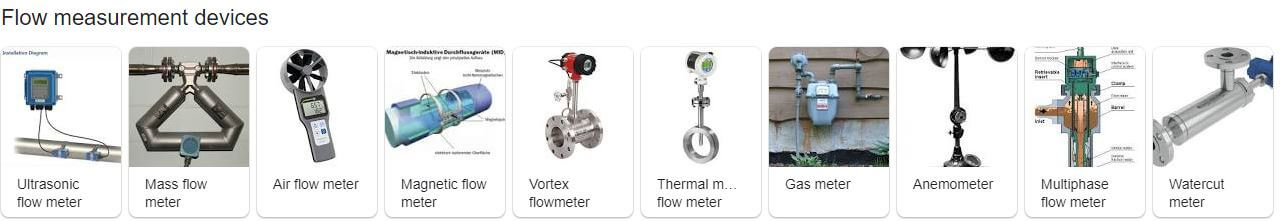

انواع فلومتر یا دبی سنج

• فلومتر التراسونیک Ultrasonic
• فلومتر جرمی Mass
• فلومتر هوا Air
• فلومترمغناطیسی Magnetic
• فلومتر وورتکس Vortex
• فلومتر حجم گرمایی Thermal mass
• فلومتر مولتی فاز

فلومترهای کوریولیس تقریباً می توانند تمام مایعات را اندازه گیری کنند: مواد پاک کننده، حلال ها، سوخت، روغن خام، روغن های گیاهی، چربی های حیوانی، لاتکس، روغن های سیلیکون، الکل، محلول های میوه، خمیر دندان، سرکه، سس گوجه فرنگی، سس مایونز، گازها یا گازهای مایع.

دبی سنج یا فلومتر جرمی چگونه کار می کند؟

  دبی سنج جرمی یا با وارد کردن مقدار مشخصی از گرما به جریان جاری و اندازه گیری تغییر دمای مربوطه و یا با حفظ یک پروب در دمای ثابت و اندازه گیری انرژی مورد نیاز برای انجام این کار عمل می کند.

آیا کوریولیس متر Coriolis یک فلومتر جرمی است؟

سنسورهای جریان و سطح

کوریولیس متر جرم سنج واقعی است که به طور مستقیم نرخ جرمی جریان را اندازه گیری می کند، برخلاف اندازه گیری جریان حجمی.

از آنجایی که جرم تغییر نمی کند، کوریولیس  متر بدون نیاز به تنظیم برای تغییرات در خواص مایع، خطی است.

انواع دبی سنج ها چیست؟

دو دسته اصلی دبی سنج های جرمی، حجمی و جرمی هستند که در نحوه اندازه گیری دبی و نمایش قرائت آنها با هم تفاوت دارند.

  فلومترهای حجمی حجم یک مایع را اندازه گیری می کنند، در حالی که فلومترهای جرمی جرم آن را اندازه گیری می کنند.

دبی سنج های جرمی بیشتر به عنوان کوریولیس یا اینرسی و حرارتی طبقه بندی می شوند.

فلومتر کوریولیس Coriolis Flow Meter چیست و چگونه کار می کند ؟

فلومتر کوریولیس نوعی دبی سنج جرمی است.

  طراحی متفاوتی دارد و عملکرد متفاوتی نسبت به فلومتر جرمی حرارتی یا تفاضلی thermal or differential mass flow meters دارد.

اولین ثبت اختراع صنعتی کوریولیس به دهه 1950 با اولین دبی سنج جرمی کوریولیس که در دهه 1970 ساخته شد، برمی گردد.

فلومتر کوریولیس Coriolis Flow Meter چگونه کار می کند؟

دبی سنج کوریولیس جرم را از طریق اینرسی اندازه گیری می کند.

مایع یا گاز متراکم از طریق لوله ای جریان می یابد که توسط یک محرک کوچک به ارتعاش در می آید.

این شتاب متناسب با جرم، نیروی پیچشی قابل اندازه گیری روی لوله ایجاد می کند.

کوریولیس مترهای پیچیده تر از لوله های منحنی دوگانه برای حساسیت بیشتر و افت فشار کمتر استفاده می کنند.

کاربردهای رایج برای فلومترهای کوریولیس

فلومتر جرمی Coriolis عمدتاً در کاربردهای علمی استفاده می شود که در آن هم برای گازها و هم برای مایعات چه به صورت خورنده corrosive  و چه بصورت  تمیز clean  مورد نیاز باشد را اندازه گیری می کنند.

فلومتر جرمی کوریولیس Coriolis همچنین در موارد زیر استفاده می شوند:

• فرآیند تولید خمیر کاغذ و کاغذ
• نفت و پتروشیمی و روغن
• صنایع شیمیایی
• آب و فاضلاب
• داروسازی
• صنایع غذایی

دبی سنج کوریولیس با طراحی لوله مستقیم راحت تر تمیز می شود، بنابراین برای برنامه های غذایی و نوشیدنی و همچنین داروسازی ترجیح داده می شود.

آنها همچنین می توانند دوغاب هایی slurries که معمولاً در عملیات معدن یافت می شوند را کنترل کنند.

اثر کوریولیس در دبی سنج یا فلومتر جرمی چیست؟

فلومتر جرمی کوریولیس حاوی یک تیوب است که توسط یک ارتعاش ثابت انرژی می گیرد.

هنگامی که یک سیال fluid (گاز یا مایع) از این لوله عبور می کند، تکانه جریان جرمی باعث تغییر در ارتعاش لوله می شود، لوله می پیچد و در نتیجه تغییر فاز ایجاد می شود.

دبی سنج کوریولیس کجا استفاده می شود؟

فلومترهای کوریولیس در طیف گسترده ای از کاربردهای چالش برانگیز، در صنایعی از جمله نفت و گاز، آب و فاضلاب، برق، مواد شیمیایی، مواد غذایی و آشامیدنی و علوم زیستی استفاده می شود.

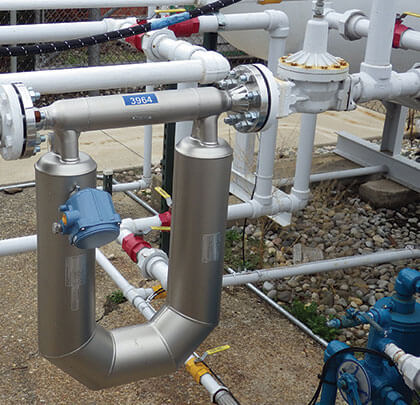

فلومتر جرمی Coriolis flow meterکوریولیس

واحد دبی سنج یا فلومتر چیست؟

اندازه گیری جریان مایع معمولاً بر حسب متر مکعب در ثانیه، گالن در دقیقه و واحد فوت مکعب در ثانیه اندازه گیری می شود.

چه کسی دبی سنج کوریولیس را اختراع کرد؟

گوستاو گاسپارد دو کوریولیس

فناوری کوریولیس بر اساس نظریه های مخترع فرانسوی قرن نوزدهم گوستاو گاسپارد دو کوریولیس است.

نظریه های او قبل از اینکه جیم اسمیت، مهندس و مخترع، سرانجام اندازه گیری جریان جرمی کوریولیس را توسعه دهد، توسط مخترعان دیگر به طور ناموفق اثبات شده بود.

کوریولیس در نفت و گاز چیست؟

فلومترهای جرمی کوریولیس با استفاده از اینرسی ناشی از جریان سیال یا گاز در لوله های نوسانی کار می کنند.

  این اینرسی باعث می شود که لوله متناسب با سرعت جریان جرمی بپیچد و این پیچش با سنسورها برای تولید سیگنال جریان خطی اندازه گیری می شود.

مزایای دبی سنج کوریولیس:

دقت اندازه گیری ها

تکرارپذیری بالا

عدم وابستگی به جهت جریان flow direction

عدم وجود قطعات متحرک

حداقل تکنولوژی مورد نیاز سرویس

توانایی کار با مواد بسیار ویسکوز

ایزولاسیون فرآیند

فلومترهای کوریولیس برای بسیاری از زمینه های تولید دارو و صنایع داروسازی مناسب هستند.

یک مزیت خاص این فناوری، ایزولاسیون فرآیند طبیعی natural process isolation است.

تنها قسمتی از فلومتر که با فرآیند در تماس است، داخل لوله های جریان است که از آلیاژهای فلزی مقاوم در برابر خوردگی ساخته شده اند.

در صورت خرابی دستگاه هیچ سیال یا قطعه ای وجود ندارد که بتوان در معرض این فرآیند قرار گیرد.

سایر فناوری‌ها از اجزایی استفاده می‌کنند که می‌توانند فرآیند را در صورت از کار افتادن دستگاه آلوده کنند.

به عنوان مثال، لاینر و الکترودهای یک فلومتر مغناطیسی نقطه ورود آلاینده ها را فراهم می کنند.

و عنصر حسگر یک فلومتر گردابی معمولاً حاوی سیالی است که می تواند به فرآیند نشت کند و این از مزیت اصلی استفاده از فلومتر جرمی کوریولیس جهت کارخانجات داروسازی مطابق استانداردهای Hygiene میباشد.

کاربردهای کوریولیس متر در داروسازی

Raw material handling

الزامات دقت فرآیندهای دارویی بسته به اندازه کل دسته متفاوت است.

به عنوان مثال، فرآیندهای کوچک شده scaled down تمایل به دقت بسیار بالاتری نسبت به دسته های بزرگتر  larger batches دارند.

Raw material handling اغلب با وزن و با استفاده از روش‌های lower accuracy methods  اندازه‌گیری می‌شود.

  با این حال، زمانی که اندازه‌های دسته‌ای یا SOP روش‌های اندازه‌گیری با دقت بالاتر را دیکته می‌کنند، می‌توان کوریولیس متر را به راحتی برای جریان و اندازه‌گیری مواد خام مورد استفاده قرار داد.

یک فلومتر با دقت پایین‌تر نیز ممکن است کافی باشد، با این حال کوریولیس مترها این مزیت را دارند که اندازه‌گیری‌های آنها تحت تأثیر تغییرات ترکیب جریان قرار نمی‌گیرد.

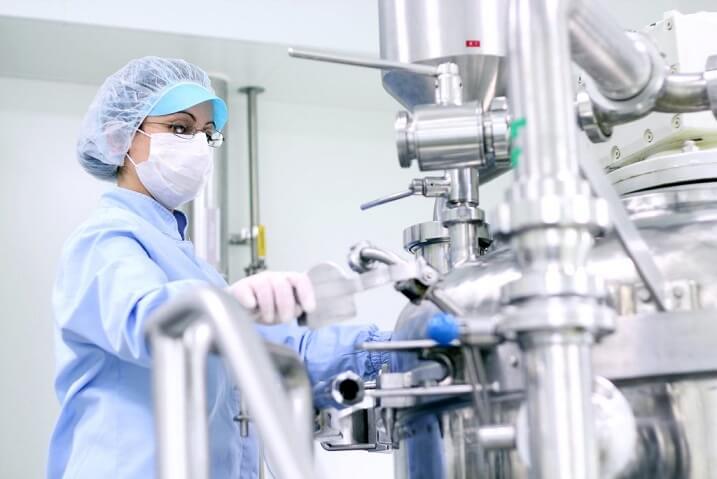

کاربرد فلومتر کوریولیس در داروسازی
