فلومتر پیتوت Pitot flow meter
- توضیحات
- نظرات (1)
توضیحات

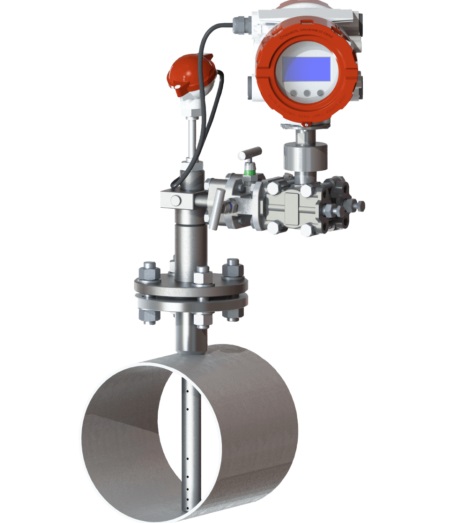

فلومتر پیتوت Pitot flow meter
میانگین گیری لوله پیتوت pitot tube برای اندازه گیری گاز فرآیندی process gas، بخار steam و مایع liquid
Volumetric flow rate range : 2,5 to 6,900,000 m3⁄h
Operating temperature, °С : -196…+710
Service life : 10 – 18 years
Relative air humidity, not more than, : 95 %
Enclosure rate : IP66
Sample : Gas , Liquid , Steam
کاربرد فلومتر پیتوت Pitot flow meter :
- اندازه گیری waste و گازهای دودکش flue gas measurement
- اندازه گیری گاز طبیعی natural gas measurement
- بخار فوق گرم، اندازه گیری بخار فشار بالا، متوسط و پایین Superheated steam, high, medium and low pressure steam measurement
- اندازه گیری media مدیا گازی شامل هوا، بیوگاز، دودکش و گازهای فاضلاب air, biogas, flue and sewer gases
- اندازه گیری حامل carrier گرما – Heat carrier measurement
مزایا فلومتر پیتوت Pitot flow meter :
- عملکرد خوب در فلو ریت پایین به دلیل شکل آیرودینامیکی ثبت شده کاوشگر ( پروب )- Operation at low flow rates
- پایداری اندازه گیری بالا که با شکل پروفایل پروب بهینه به دست می آید.
- تکرارپذیری بالا طراحی پروب نتایج پایدار را تضمین می کند.
- دقت اندازه گیری بالا به دلیل عدم وجود جوش welds روی سطوح اندازه گیری در سراسر پروفیل جریان.
- در دسترس بودن رایانه داخلی که امکان اندازه گیری مستقیم جریان جرم چند پارامتری را با جبران کامل در زمان واقعی real time فراهم می کند.
- چیدمان یکپارچه حسگر دما که امکان اندازه گیری دمای فرآیند را در نقطه pick-up point بدون اتصال اضافی به لوله ها فراهم می کند.
- افت فشار کمتری نسبت به دستگاه های آنالوگ موجود در بازار دارد
- امکان نصب دبی سنج ( فلومتر ) بدون توقف فرآیند flow meter without stopping the process
- عمر مفید – 10 سال
مشخصات فنی فلومتر پیتوت Pitot flow meter
Measurement body material* | AISI 316L /03X17Н14М3 |
| Nominal pipe diameter, DN, mm | 100 to 2950 |
Volumetric flow rate range: | 2,5 to 358000 5,5 to 4800000 2,5 to 6900000 |
| Volume and mass flow rate measurement error limit, % | ±0,5, ±0,7, ±1, ±1,5 |
Operating pressure, MPa | 25 |
Operating temperature, °С | -196…+710 |
I/O ports | 4…20 mA, frequency, digital HART, Modbus RS-485, Ethernet, Foundation Fieldbus |
Supply voltage DC, V | 10,5…45 |
Ambient temperature, ºС | -40…+60 (standard) |
Relative air humidity, not more than, % | 95 |
Enclosure rate | IP66 |
Verification interval | 4 years |
| Service life | 18 years |
فلومتر لوله پیتوت چیست؟
لوله پیتوت (/ˈpiːtoʊ/ PEE-toh) که به عنوان پروب پیتوت نیز شناخته می شود، یک دستگاه اندازه گیری جریان است که برای اندازه گیری سرعت جریان سیال استفاده می شود.
فلومتر پیتوت Pitot flow meter به طور گسترده ای برای تعیین سرعت هوای یک هواپیما، سرعت آب یک قایق و اندازه گیری سرعت جریان مایع، هوا و گاز در کاربردهای صنعتی خاص استفاده می شود.
فلومتر پیتوت
تیوب پیتوت چیست چگونه برای اندازه گیری سرعت جریان در هر نقطه از لوله یا کانال استفاده می شود؟
تیوب های پیتوت توسط هنری پیتوت در سال 1732 برای اندازه گیری سرعت جریان مایع یا هوا اختراع شد.
اساساً یک فلومتر فشار تفاضلی (d/p)، یک لوله پیتوت دو فشار را اندازه گیری می کند: فشار استاتیک و فشار ضربه کل total impact pressure.
دبی لوله پیتوت چگونه اندازه گیری می شود؟
از لوله های پیتوت می توان برای اندازه گیری سرعت جریان سیال با اندازه گیری اختلاف فشار استاتیکی و دینامیکی استفاده کرد.
برای اندازه گیری سرعت جریان سیال می توان از لوله پیتوت با تبدیل انرژی جنبشی در جریان سیال به انرژی پتانسیل استفاده کرد.
لوله های پیتوت کجا استفاده می شود؟
اساساً از یک لوله پیتوت در آزمایش‌های تونل باد و در هواپیماها برای اندازه‌گیری سرعت جریان استفاده می‌شود.
این یک لوله باریک است که دو سوراخ روی آن دارد.
سوراخ جلویی در جریان هوا قرار می گیرد تا آنچه را که فشار رکود stagnation pressure نامیده می شود اندازه گیری کند. سوراخ کناری فشار استاتیک را اندازه گیری می کند
فلومتر پیتوت Pitot flow meter
فلومتر پیتوت Pitot flow meter
