کروماتوگرافی گازی آنلاین آنالیز گاز طبیعی
کروماتوگرافی گازی GC آنلاین آنالیز ترکیبات گاز طبیعی ( نچرال گس ) Natural Gas
کروماتوگراف گازی آنلاین ضد انفجار برای اندازه گیری اتوماتیک مداوم کسر مولی mole fraction اجزای گاز طبیعی قابل احتراق combustible natural gas (CNG) مطابق با ISO 6974 طراحی شده است
و به دنبال آن مقادیر اجزای متغیرهای ترکیب ارزش حرارتی calorific value، و چگالی مطلق و نسبی relative and absolute density ضریب تراکم پذیری compressibility factor و شاخص Wobbe تحت استاندارد ISO 6976 محاسبه می شود.
Explosion-proof process gas chromatograph for Natural Gas Analysis ( NGA )
IP65
ISO 6974 – ISO 6976
Analysis Time : 6min
Number of Stream : up to 6 analyzed flows (including calibration mixture)
پارامترهای قابل اندازه گیری توسط کروماتوگرافی گازی آنلاین آنالیز گاز طبیعی :
- continuous automatic measurement of the mole fraction of combustible natural gas (CNG) components in accordance with ISO 6974
- calculation of the component values of the composition variables of the calorific value, relative and absolute density, compressibility factor and Wobbe index under ISO 6976
دستگاه گاز کروماتوگراف آنلاین جهت آنالیز گاز طبیعی Natural Gas را میتوان در مکان های ذیل استفاده نمود.
کاربرد کروماتوگرافی گازی آنلاین آنالیز گاز طبیعی :
- پایش کیفیت گاز در ایستگاه های اندازه گیری و توزیع گاز – gas metering and gas distribution stations
- کنترل اتوماتیک و پالایشگاه های کنترل فرآیند یا پروسس
- پتروشیمی
- commercial accounting
- سایر کارخانه های فرآوری گاز
مزایا سیستم کروماتوگرافی گازی آنلاین آنالیز گاز طبیعی :
- Backflush of C6 + 5 min
- Flow rate of carrier gas is up to 12 ml / min
- علاوه بر این، برای سیستم کروماتوگرافی گازی آنلاین آنالیز گاز طبیعی امکان آنالیز متانول؛ هلیوم و هیدروژن و ترکیب هیدروکربنی توسعه یافته با محاسبه نقطه شبنم هیدروکربنی وجود دارد
- آنالیز گاز طبیعی متغیر و گسترده (با روش های اندازه گیری تایید شده).
- دارای نرم افزار و کنترل از راه دور Flexible PC software for remote access
- دارای استاندارد ضد انفجار 1Ex d IIB+H2 Т4 Gb explosion protection
- دارای آپشن Optional heated gas inlets
Additionally, for natural gas it is possible to analyze
Methanol;
Helium and hydrogen;
Extended hydrocarbon composition with the hydrocarbon dew point calculation.
Analysis of natural gas of variable and extended (by certified measurement methods).
عملکرد مترولوژیک
کروماتوگراف گازی انلاین کمپانی بکس MAG برای انطباق با الزامات سازمان بین المللی مترولوژی قانونی، یعنی OIML R140:2007 “سیستم های اندازه گیری برای سوخت گازی” و Welmec 7.2.2018 “راهنمای نرم افزار (دستورالعمل ابزارهای اندازه گیری 2004/22/EC)” تایید شده است.
این گواهی certificate اجازه می دهد تا گاز کروماتوگراف انلاین MAG GC را در سیستم های اندازه گیری و نظارت بر کیفیت گاز طبیعی تجاری Natural Gas در سراسر جهان اعمال کنید.
مشخصات فنی سیستم گاز کروماتوگراف انلاین Natural Gas
Number of analytical channels | 2 |
Type of detector | TCD |
Thermostat mode | Isothermal, airless |
Thermostat temperature | from +90 to +100 °C |
Number of streams | up to 6 analyzed flows (including calibration mixture) |
Analyzed media | gas |
Carrier gas flow rate | He, 8-12 ml/min |
Time of analyses | No more than 6 minutes |
Operation mode | Automatic, controlled by internal PC with installed software |
Display and data input | 12 “LCD display and touch screen (optional) |
Data transfer interfaces (standart) | RS 232/485 (ModbusRTU), Ethernet (ModbusTCP), discrete inputs (NAMUR) |
Data transfer interfaces (option) | RS 232/485, 4-20 mA, digital outputs, optical Ethernet, GSM / GPRS |
Power supply | 220, (50 ± 1) Hz |
Power consumption | from 180 W (run-up time); from 80W (operation) |
Explosion protection | 1Ex d IIB T4Gb or 1Ex d IIB + H2 T4 Gb |
IP rating | IP65 |
Ambient temperature | -10 to +50°С |
Weight, kg | 40 |
Dimensions, LxWxH, mm | 400х300х481 or 436х318х607 |
کمپانی بکس روسیه
گاز طبیعی Natural Gas چیست؟

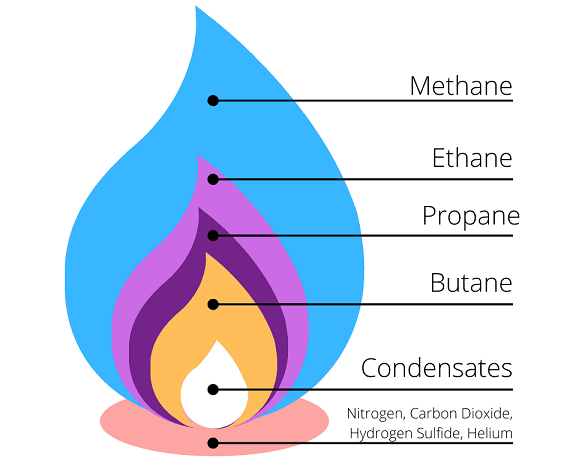

گاز طبیعی تقریباً به طور کامل از متان تشکیل شده است، اگرچه حاوی مقادیر کمی از گازهای دیگر مانند اتان، پروپان، بوتان و پنتان است.
متان از یک مولکول یک اتم کربن و چهار اتم هیدروژن تشکیل شده است.
گاز طبیعی بی رنگ، غیر سمی، نامرئی و بی بو است، اگرچه یک ماده خوشبو کننده به تمام گازهای طبیعی که در کانکتیکات حمل می شود اضافه می شود.
این ماده خوشبو که به مرکاپتان معروف است، یک اقدام ایمنی مهم است، زیرا بوی مشخصی (مثل بوی تخم مرغ فاسد) را در صورت نشت گاز ایجاد می کند.
گاز طبیعی سبک تر از هوا است و با آزاد شدن به سرعت در هوا پخش می شود.
هنگامی که گاز طبیعی می سوزد، شعله آبی با دمای بالا تولید می شود و احتراق کامل اتفاق می افتد و تنها بخار آب و دی اکسید کربن تولید می کند.
مقدار گرمایش آن حدود 1000 BTU در هر فوت مکعب است.
با این حال، هنگامی که به طور نامناسب بسوزد، می تواند مونوکسید کربن تولید کند – یک گاز کشنده و سمی.
محدوده اشتعال گاز طبیعی تقریباً بین 5 تا 15 درصد است.
این بدان معناست که هر مخلوطی که حاوی کمتر از 5 درصد یا بیشتر از 15 درصد گاز طبیعی به هوا باشد، از احتراق پشتیبانی نمی کند.
گاز طبیعی وقتی با هوا مخلوط می شود و در معرض منبع اشتعال قرار می گیرد، قابل احتراق است.
گاز پروپان از بسیاری جهات شبیه گاز طبیعی است و به عنوان سوخت نیز استفاده می شود.
مهم ترین تفاوت بین پروپان و گاز طبیعی این است که گاز پروپان سنگین تر از هوا است.
اگر گاز پروپان نشت کند، تمایلی به تخلیه ایمن در هوا ندارد. بلکه در نواحی کم ارتفاع چه در داخل سازه و چه در خارج مستقر می شود.
پروپان مایع در مخازن ذخیره می شود و هنگامی که از مخزن آزاد می شود تبخیر می شود زیرا پروپان در هر دمای بالاتر از -44 درجه فارنهایت تبخیر می شود.
محدوده اشتعال پذیری پروپان تقریباً 2 تا 10 درصد پروپان در هوا است.
ارزش کالری superior calorific value چیست؟
ارزش حرارتی برتر – مقدار گرمایی که از احتراق کامل مقدار مشخصی گاز در هوا آزاد می شود، به گونه ای که فشاری که در آن واکنش انجام می شود ثابت بماند و همه محصولات احتراق به همان حالت برگردانده شوند.

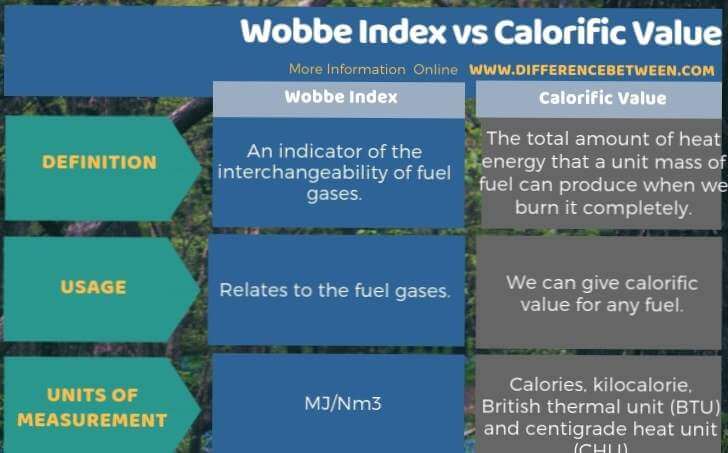

شاخص Wobbe چه مقداری را نشان می دهد؟
شاخص Wobbe معیاری است از قابلیت تعویض گازهای سوختی و توانایی نسبی آنها برای تحویل انرژی.
این نشان می دهد که آیا یک توربین یا مشعل می تواند با یک منبع سوخت جایگزین بدون تنظیم یا تغییرات فیزیکی کار کند یا خیر.
