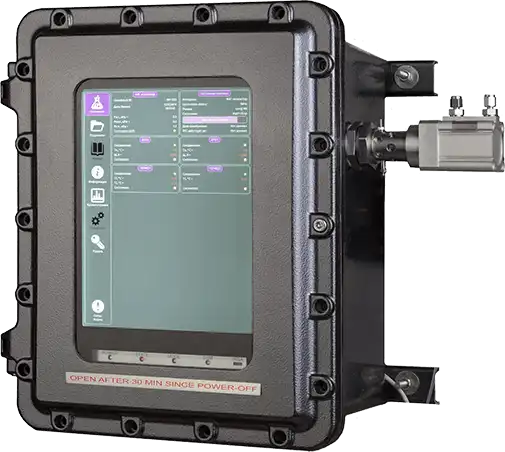

کروماتوگراف گازی GC آنلاین
کروماتوگراف گازی GC آنلاین
کروماتوگراف گازی آنلاین برای آنالیز اتوماتیک سیالات مختلف در صنایع پالایشی، شیمیایی، پتروشیمی و سایر صنایع طراحی شده است.
تنظیم شرایط آنالیز، جمع آوری، پردازش داده های کروماتوگرافی، پردازش و ذخیره سازی نتایج آنالیزها با استفاده از نرم افزار تعبیه شده انجام می شود.
MAG GC می تواند تا 4 کانال مستقل با کنترل ترموستاتیک را شامل شود.
هر کانال از 1 دتکتور ، 1 شیر اندازه گیری metering valve با امکان backup flash و یک سیستم ستونی مناسب برای یک کاربرد خاص تشکیل شده است.
طراحی ماژولار انعطاف پذیر به شما امکان می دهد پیکربندی مناسب را برای طیف گسترده ای از کاربردهای آنالیزی انتخاب کنید.
مزایا دستگاه کروماتوگراف گازی GC آنلاین :
- 2 سال گارانتی
- 12 سال خدمات پس از فروش
- نصب , راه اندازی و آموزش توسط مهندس خارجی کمپانی
- دارای مدل استاندارد و ضد انفجار Explosion-proof design
- استاندارد ضد انفجار 1Ex d IIB Т4Gb or 1Ex d IIB+H2 Т4 Gb, IP65
- دارای دتکتورهای TCD , FID , ECD , ED , CCD
- دارای صفحه لمسی 12 اینچی و کاربری آسان
- دارای قابلیت کنترل از راه دور Remote Access
- قابلیت آنالیز نمونه های gas, liquefied gas or liquid
- دقت و سرعت بالا در آنالیز
- مصرف کم برق و گاز حامل
- عملکرد خودکار به لطف کنترل داخلی
- دارای ماژول آپشنال Optional injector-vaporizer for liquid samples

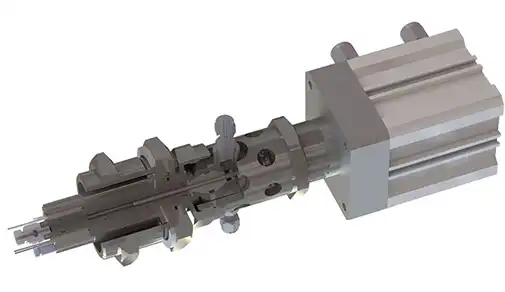

injector-evaporator ماژول
- دارای ماژول آپشنال heated gas inlets for lossless heavy samples injection
- مطابق با برق 220 ولت
- هر مورد از بخش های مختلف سیستم را می توان به طور جداگانه تعویض یا سرویس کرد
کاربرد دستگاه کروماتوگراف گازی GC آنلاین :
کنترل کیفیت گاز طبیعی و LNG از جمله:
- آنالیز گاز طبیعی مطابق با GOST 37371.7-2008، LNG و گاز جوش بر اساس GOST R 56835-2015.
- آنالیز گاز طبیعی از ترکیب متغیر و توسعه یافته
- آنالیز ترکیبات حاوی سولفور در گاز طبیعی مطابق با GOST R 53367-2009.
کنترل فرآیندهای فرآوری گاز طبیعی و LPG از جمله:
- آنالیز کنسانتره هلیوم، کنترل فرآیند تصفیه غشای هلیوم.
- آنالیز NGL و گازهای هیدروکربن مایع در واحدهای شکنش گاز.
- کنترل فرآیندهای گوگرد زدایی گاز طبیعی و LPG در GPP. ( سولفور زدایی )
- تعیین متانول و سایر اکسیژن ها در محیط های مختلف هیدروکربنی.
کنترل فرآیندهای تکنولوژیک در پتروشیمی از جمله:
- کنترل تولید الفین (آنالیز فراکسیون های اتیلن، پروپیلن، بوتیلن).
- کنترل بر تولید MTBE و MTAE (تجزیه و تحلیل هیدروکربن ها، اترها، الکل ها).
- آنالیز جریان های تکنولوژیکی و محصولات قابل فروش در تولید لاستیک؛
- کنترل کیفیت محصولات مختلف سنتز ارگانیک، از جمله. الکل ها، گلیکول ها، اترها و استرها، آلدئیدها، کتون ها، اسیدهای چرب و غیره؛
اندازه گیری جریان در صنایع مختلف از جمله:
- آنالیز ترکیبات آلی فرار مختلف، از جمله. در انتشارات صنعتی؛
- آنالیز گاز سنتز، محصولات تبدیل به گاز زغال سنگ، بیوگاز، محصولات پیرولیز.
- آنالیز گاز هیدروژن؛
- آنالیز گازهای دائمی (He, H 2 , N2 , O2 , CO, CO2 ).

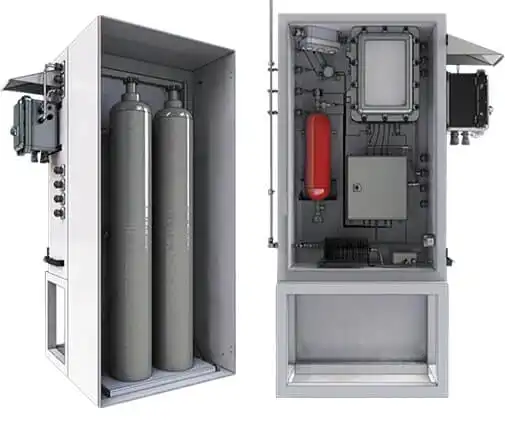

کروماتوگراف گازی آنلاین MAG
Explosion-proof design
up to 4 independently thermostatically controlled channels
built-in software
Analyzed media: gas, liquefied gas or liquid
Built-in sample stream selector for up to 6 analyzed lines
Compliance with international standards
designed for automatic analysis of various media in oil refining, chemical, petrochemical and other industries.
انواع دتکتور کروماتوگراف گازی GC آنلاین
1-آشکارساز هدایت حرارتی (TCD) thermal conductivity detector
دتکتور هدایت حرارتی (TCD) امکان استفاده از ستون های micro-packed و کپیلاری را فراهم می کند.
آنالیزسریع و حد تشخیص کم را ارائه می دهد
2- آشکارساز احتراق کاتالیستی (CCD) catalytic combustion detector
دتکتور احتراق کاتالیستی (CCD) امکان اندازه گیری دقیق غلظت های کم ترکیبات قابل احتراق از جمله هیدروژن، هیدروکربن ها و غیره را فراهم می کند.
CCD دتکتور تقریباً به اندازه یک دتکتور TCD حساس است، اما گزینش پذیری هیدروکربنی FID را دارد در حالی که می تواند به تنهایی با هوا کار کند.
از آنجایی که دتکتور CCD به گازهای فشرده مانند هیدروژن یا هلیوم نیاز ندارد، می‌توان آن را در دستگاههای GC بدون گاز استفاده کرد که در آن یک کمپرسور هوای داخلی، گاز حامل هوای محیط را تامین می‌کند.
3- آشکارساز الکتروشیمیایی (ED) electrochemical detector
دتکتور الکتروشیمیایی (ED) به شما امکان می دهد ترکیبات حاوی سولفور یا گوگرد را از ppm 0.1 تجزیه و تحلیل کنید و فقط از هوا به عنوان گاز حامل یا Carrier استفاده کنید.
خطی بودن را در طیف وسیعی از اندازه گیری ها و گزینش پذیری بالا برای H2S و مرکاپتان ها فراهم می کند.
4- آشکارساز یونیزاسیون شعله (FID) flame ionization detector
دتکتور یونیزاسیون شعله (FID) حساسیت بالایی به ترکیبات آلی organic compounds و محدوده خطی وسیعی wide linear range دارد.
5- آشکارساز ربایش الکترون (ECD) electron capture detector و ترکیبات آنها.
دتکتور ربایش الکترون (ECD) به طور گسترده ای برای تعیین محتوای ترکیبات آلی حاوی هالوژن، به عنوان مثال، در نفت و آفت کش ها استفاده می شود.
GC contains up to 4 independently heated analytical channels.
Each channel consists of 1 detector, 1 sampling/switching diaphragm valve with backflush option and column system suitable for the particular application.
Flexible modular construction allows choosing proper configuration for wide variety of applications.

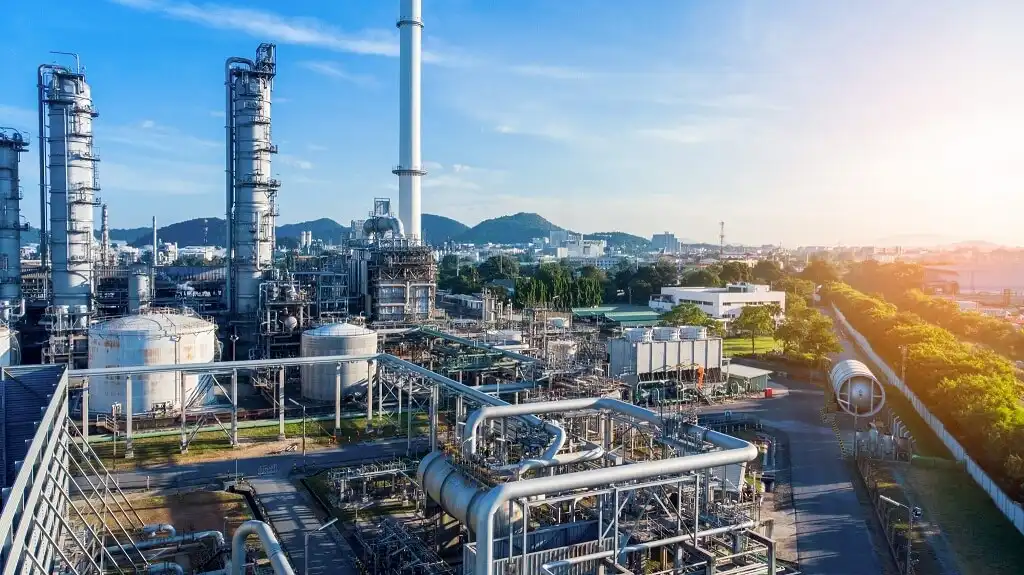

انالایزر انلاین گاز کروماتوگراف
مشخصات فنی کروماتوگراف گازی GC آنلاین
Technical characteristics | ||
| Number of analytical channels | Up to 4 (1 channel consists of 1 detector, 1 sampling valve with backflush option and column system) | |
| Oven type and temperature | Airless, isothermal, from 60 to 150°С | |
| Chromatographic columns | Capillary, micropacked, packed | |
| Number of analyzed streams | up to 6 analyzed streams (including calibration mixture) | |
| Analyzed media | Gas, liquified gas or liquid | |
| Carrier gas | He, Ar, N2, H2 (for TCD) or air (for ECD and CCD) | |
| Carrier gas consumption | 5 -30 cm3/min (depending on application) | |
| Operation mode | Automatic, controlled by internal PC with integrated software | |
| Display and data input | 12” LCD with touch screen (option) | |
| Communication interfaces | RS 232/485 (ModbusRTU) –2 pcs., Ethernet (ModbusTCP) –1 pc., Discrete inputs (NAMUR) –4 pcs. (optionally extendable) | |
| Optional | RS 232/485 –extra 1 pc., 4-20 mA –up to16 pcs., Discrete outputs, optical Ethernet, GSM/GPRS | |
| Power supply | 110-220 V, (50±1) Hz | |
| Power consumption | up to 180 W (warm-up); up to 80 W (steady mode) | |
| Explosion protection, IP rating | 1Ex d IIB Т4Gb or 1Ex d IIB+H2 Т4 Gb, IP65 | |
| Ambient temperature range | From -10 to +50°С | |
| Weight, kg | No more than 40 or 58 (depending on version) | |
| Dimensions (LWH), mm | 400300481 or 436318607 (depending on version) | |
Performance capabilities | |||
Detector | Thermal Conductivity (TCD) | Catalytic Combustion (CCD) | Electrochemical (ECD) |
Detection limit | 2 ppm (for hydrocarbons) | 0,5 ppm (for hydrocarbons) | 0,01 ppm (for H2S) |
| Repeatability | 1% (for gas), 2% (for liquid) | 1% | 2% |
Analysis time | From 2 to … minutes (depending on application) | ||
پتروشیمی
دتکتور احتراق کاتالیستی (CCD) catalytic combustion detector چیست ؟
آشکارساز احتراق کاتالیستی با گزینش پذیری FID و حساسیت TCD به تمام هیدروکربن ها پاسخ می دهد.
عنصر حسگر آن شامل یک سیم پیچ کوچک از سیم پلاتین است که در یک مهره سرامیکی کاتالیزوری تعبیه شده است.
هر آشکارساز CCD دارای یک جفت عنصر حسگر است.
سنسورها در نایلون با درجه بالا و ضد شعله قرار گرفته اند و به صورت محافظ با یک توری فولادی ظریف پوشیده شده اند.
آشکارساز CCD مخصوصاً برای عملکرد بدون گاز مناسب است زیرا می تواند در هوای محیط کار کند و نیازی به گازهای سیلندر فشار بالا مانند هیدروژن یا هلیوم ندارد.
آشکارساز CCD همچنین می تواند به عنوان یک مانیتور هیدروکربن در کاربردهای غیر کروماتوگرافی که در آن CCD کل محتوای هیدروکربن جریان هوای جاری را حس می کند یا به عنوان یک آشکارساز نشت هیدروژن/هیدروکربن استفاده شود.
آشکارساز یونیزاسیون شعله FID برای چه مواردی استفاده می شود؟
دتکتور یونیزاسیون شعله (FID) یک دتکتور رایج در دستگاههای گاز کروماتوگراف GC است که در صنعت برای اندازه‌گیری غلظت گاز هیدروکربن استفاده می‌شود، اما پاسخ آن به ترکیباتی مانند H2S، CCl4 یا NH3 ضعیف یا صفر است.
دتکتور یونیزاسیون شعله چه چیزی را تشخیص می دهد؟
تشخیص یونیزاسیون شعله (FID) یک آشکارساز عمومی خوب برای ترکیبات آلی در GC است که میزان کربن موجود در یک نمونه را تشخیص می دهد.
پس از ستون، نمونه ها در شعله گرم و هوای هیدروژن سوزانده می شوند. یون های کربن در اثر احتراق تولید می شوند.
آیا دتکتور یونیزاسیون شعله FID دتکتوری جامع و فراگیر است؟
دتکتور یونیزاسیون شعله (FID) یک آشکارساز تقریبا عمومی و بسیار حساس برای تمام ترکیبات آلی با پیوند C-H است.
آیا دتکتور FID می تواند هیدروژن را تشخیص دهد؟
جواب کوتاه، نه است. H2 در FID پاسخ نمی دهد و دتکتور FID نمیتواند هیدروژن را آنالیز و تشخیص دهد.
آیا یک آشکارساز FID آب را تشخیص می دهد؟
آشکارسازهای GC آشکارساز یونیزاسیون شعله (FID) حساس یک آشکارساز جهانی برای آلودگی های فرار است.
به اکثر ترکیبات آلی پاسخ می دهد اما به هوا، آب یا گازهای ثابت سبک پاسخ نمی دهد.
تفاوت دتکتور TCD و FID چیست؟
اصل اساسی FiD یونیزاسیون ترکیب آلی با سوزاندن ترکیبات در شعله هوای هیدروژن است. در حالیکه، تشخیص ترکیب توسط TCD بر اساس تفاوت خواص هدایت حرارتی بین گاز حامل و هدف شناسایی شده است.
آیا دتکتور TCD می تواند CO2 را تشخیص دهد؟
لطفاً برای آنالیز غلظت های پایین CO2 این را در نظر داشته باشید. آیا TCD برای تشخیص مخلوط CO2/CH4 و/یا CO2/N2 در یک مخلوط هم مولار مناسب است؟ یک TCD آشکارساز انتخابی برای انالیز CH4/CO2 و همچنین برای مخلوط CO2/N2 با استفاده از یک ستون Moldieve 5A در حدود 60 تا 80 سانتی متر است.
MTBE چیست ؟
متیل ترت بوتیل اتر (MTBE) یک مایع قابل اشتعال است که از دهه 1980 به عنوان یک افزودنی برای بنزین بدون سرب استفاده می شود.
MTBE باعث افزایش سطح اکتان و اکسیژن در بنزین و کاهش انتشار آلودگی می شود.
MTBE همچنین در مقادیر کم به عنوان حلال آزمایشگاهی و برای برخی کاربردهای پزشکی استفاده می شود.
آیا MTBE هنوز در بنزین استفاده می شود؟
MTBE زمانی معمولاً در ایالات متحده مورد استفاده قرار می گرفت اما در اواخر دهه 2000 به دلیل نگرانی های مربوط به آلودگی آب حذف شد.
از آن زمان، اتانول سوخت جایگزین MTBE به عنوان یک افزودنی بنزین شده است.
MTBE یک اکسیژن سوخت است که رتبه اکتان را افزایش می دهد و به احتراق کامل تر در موتورهای بنزینی کمک می کند.
آیا اتانول بهتر از MTBE است؟
اتانول دارای محتوای اکسیژن بالاتری نسبت به MTBE برای همان حجم است، حدود 35 درصد وزنی برای اتانول در مقابل 18 درصد وزنی برای MTBE.
آیا اتانول یک اکسیژنه است؟
اکسیژنات ها هیدروکربن هایی هستند که حاوی یک یا چند اتم اکسیژن هستند.
اکسیژنات اولیه الکل ها و اترها هستند، از جمله: اتانول سوختی، ترت متیل بوتیل اتر (MTBE)، ترت اتیل بوتیل اتر (ETBE) و ترت آمیل متیل اتر (TAME).
4 نوع هیدروکربن چیست؟
مولکول های هیدروکربن دارای یک یا چند اتم کربن مرکزی در ساختاری شاخه دار یا زنجیره مانند هستند که توسط اتم های هیدروژن احاطه شده اند.
چهار دسته اصلی هیدروکربن ها وجود دارد: آلکان ها، آلکن ها، آلکین ها و هیدروکربن های آروماتیک.
هیدروکربن
6 هیدروکربن رایج کدامند؟
هیدروکربن های رایج:
متان (CH4)
اتان (C2H6)
پروپان (C3H8)
بوتان (C4H10)
پنتان (C5H12)
هگزان (C6H14)
استاندارد ATEX چیست ؟
استاندارد اتکس ATEX
دستورالعمل ATEX دو دستورالعمل اتحادیه اروپا است که حداقل الزامات ایمنی در محل کار و تجهیزات مورد استفاده در فضاهای انفجاری را توصیف می کند.
این نام اولیه ای از اصطلاح فرانسوی Appareils destinés à être utilisés en ATmosphères EXplosives (فرانسوی “تجهیزات مورد استفاده برای استفاده در جوهای انفجاری”) است.
معادل ATEX در ایالات متحده چیست؟
استاندارد HAZLOC
ATEX به عنوان دستورالعمل اتحادیه اروپا معادل ایالات متحده خود را تحت استاندارد HAZLOC می یابد. این استاندارد که توسط اداره ایمنی و بهداشت شغلی ارائه شده است ، مکانهای خطرناک مانند جوهای انفجاری را تعریف و طبقه بندی می کند.
تفاوت بین ATEX و IECEx چیست؟
IECEX استاندارد
در حالی که ATEX یک برنامه اجباری محدود به اروپا است ، IECEx یک گواهینامه بین المللی است که در چندین کشور پذیرفته شده است تا به ایجاد اطمینان در ایمنی تجهیزات Ex کمک کند.
تفاوت اصلی در موقعیت جغرافیایی است که در آن گواهینامه به رسمیت شناخته شده و پذیرفته شده است.
استاندارد OIML چیست؟
CS OIML استاندارد
OIML یک سازمان بین المللی برای توسعه استانداردهای مستند مربوط به اندازه گیری های تنظیم شده و قانونی است.
نهاد نظارتی OIML کمیته بین المللی اندازه گیری حقوقی (CIML) است که سالانه تشکیل جلسه می دهد. هر کشور عضو یک عضو CIML دارد.
