کوره کروی spherical furnace
کوره کروی spherical furnace مدل Saturn Model 877
کوره کروی spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH
Temp Range : 100°C to 1300°C
Accuracy 0.25°C at 1000°C
Thermocouple Calibration Furnace to 1300°C
Central Zone of Zero Heat flux

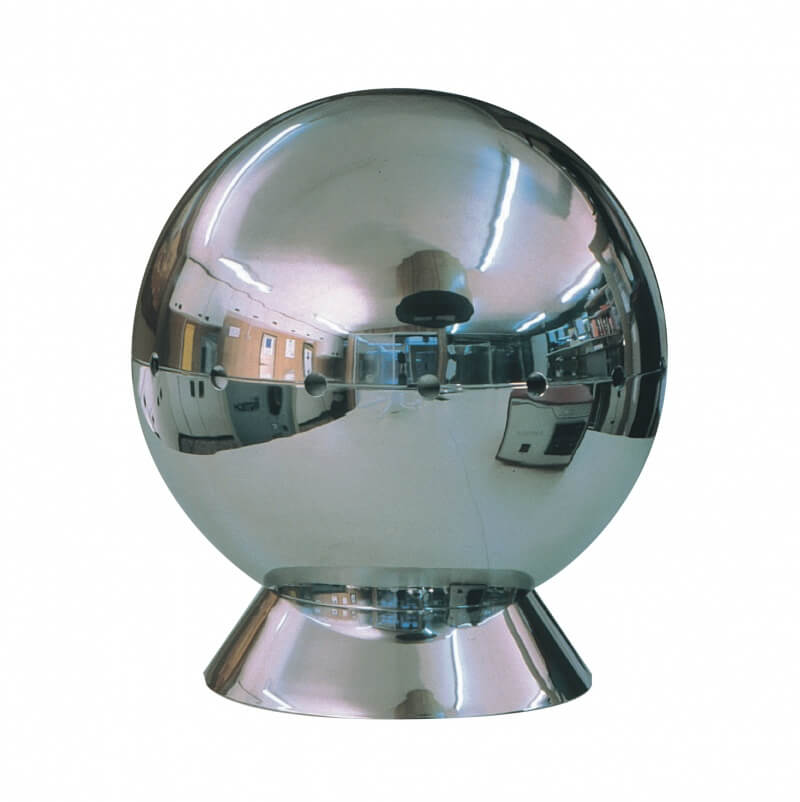

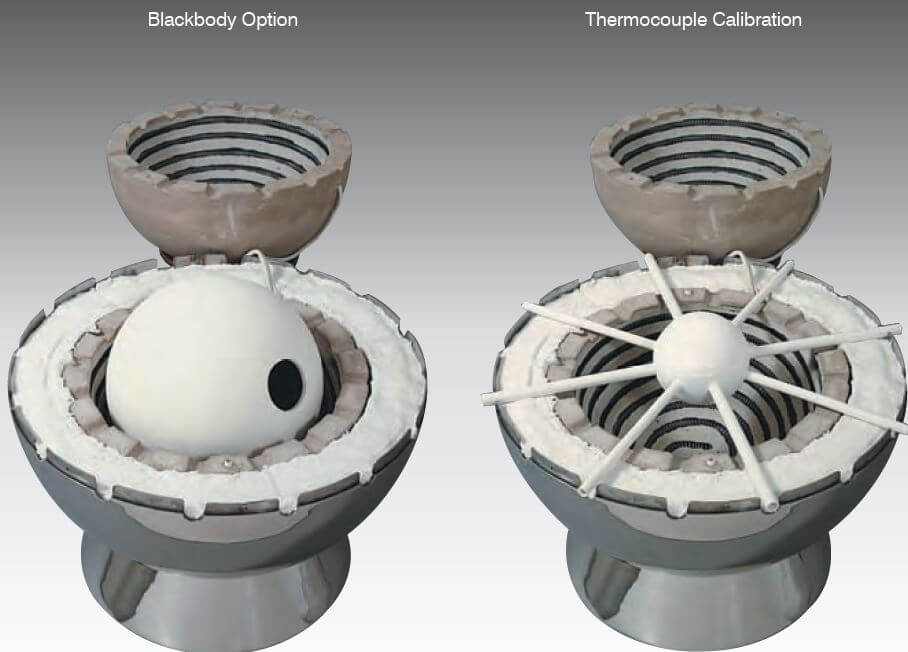

کوره کروی زحل spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH از تعدادی پوسته متحدالمرکز تشکیل شده است.
پوسته بیرونی فلز تابیده شده outer shell of spun metal برای نگهداری containment و پشتیبانی است.
داخل این یک لایه الیاف سرامیکی است
داخل فیبر یک گوشته mantle کروی سرامیکی است که حاوی سیم پیچ های هیتر heater windings است.
در مرکز کوره یک قالب سرامیکی جامد با 8 یا 16 تیوب قرار دارد که برای ترموکوپل هایی که نیاز به کالیبراسیون دارند استفاده می شود.
کوره کالیبراسیون کمپانی ایزوتک از چندین جنبه دارای فناوری نوآورانه است:
1-کروی است و طراحی آن یک منطقه مرکزی با دمای ثابت را تضمین می کند.
2-ترموکوپل ها در اطراف کوره قرار می گیرند.
هنگامی که به طور کامل وارد می شود، اتصالات اندازه گیری در فاصله چند میلی متری از یکدیگر در مرکز کره قرار دارند.
3-حداکثر 15 ترموکوپل را می توان به طور همزمان کالیبره کرد. دقت بین 0.25 ± درجه سانتی گراد و 0.1 ± درجه سانتی گراد در 1000 درجه سانتی گراد است.
4-قطر لولههای بزرگتر، شیبهای gradients بزرگتری ایجاد میکند، همانطور که تعداد لولهها بیشتر است.
دقت این کوره قبلا فقط با استفاده از تیوب های حرارتی بدست می آمد.
به دلیل طراحی، قیمت فقط نیم تا یک سوم حمام bath با دقت قابل مقایسه و ظرفیت کالیبراسیون بسیار کمتر است.
5-استفاده از مواد سرامیکی مدرن به تازگی توسعه یافته باعث شده است که دقت بالا، جرم کم و پایداری بالا به دست آید.
6-سیستم زحل کوره کروی spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH برخلاف برخی از کورهها که دارای بلوکهای یکسانکننده فلزی هستند، ترموکوپلهای شما را آلوده نمیکند.
مشخصات فنی دستگاه کوره کروی spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH :
TECHNICAL FEATURE | VALUE |
Model | 877 |
Temperature Range | 100°C to 1300°C |
Number of Calibration Points | 8 as standard, 16 to special requirements |
Diameter of sensors | 4 x 6mm + 4 x 8mm |
Depth of Immersion | 180mm |
Accuracy | ±0.25°C to ±0.1°C at 1000°C (using comparison techniques) |
Warm-up Times* | 1 hour to 700°C 3 hours to 1300°C |
Stabilisation Time* | 1 hour to ±0.25°C |
Power | 3kW, 208-240Vac, 50/60Hz 3kW 115Vac, 50/60Hz |
Dimensions | 425mm Diameter, weight 25kgs |
کوره کالیبراسیون ترموکوپل spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH
عدم قطعیت حجم ایزوترمال isothermal به پایداری و یکنواختی آن بستگی دارد.
کوره کالیبراسیون ترموکوپل spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH
توسط فناوری ایزوترمال تولید می شود و این جا شرح مختصری از آزمایش های انجام شده بر روی کوره را برای تعیین عدم قطعیت حجم همدما ایزوترمال و چگونگی تغییر عدم قطعیت بسته به روش کالیبراسیون مورد استفاده شرح می دهد.
کوره کالیبراسیون ترموکوپل spherical furnace مدل Saturn Model 877 کمپانی ایزوتک ISOTECH
از این مفهوم ایجاد شد که بهترین راه برای کالیبره کردن ترموکوپل ها (T/Cs) این است که همه اتصالات با یکدیگر تماس داشته باشند.
تنها راه برای رسیدن به این هدف این است که آنها را مانند پره هایی در یک چرخ با اتصالات در مرکز قرار دهید.
مقایسه بهترین تجهیزات کالیبراسیون
کمپانی ایزوتک Isotech دارای طیف وسیعی از تجهیزات کالیبراسیون مهندسی شده حرفه ای است که محدوده دمایی منفی -200 درجه سانتیگراد تا 1300 درجه سانتیگراد را پوشش می دهد.
ایزوتک دارای تجهیزاتی برای مطابقت با الزامات مؤسسات ملی اندازهشناسی Metrology ، آزمایشگاههای کالیبراسیون معتبر و آزمایشگاههای کالیبراسیون house است.
کالیبراسیون مقایسه
با کالیبراسیون مقایسه، یک دماسنج با ویژگی های شناخته شده با دماسنج مورد نظر ما مقایسه می شود. با تکیه بر “قانون صفر ترمودینامیک”.
چهار “قانون ترمودینامیک” وجود دارد، قانون صفر تنها در سال 1931 توسط فاولر فرموله شد – این قانون اساسی تر از سه قانون موجود دیگر است بنابراین نه به عنوان قانون چهارم، بلکه به عنوان قانون “صفر” شناخته شد.
می گوید: “اگر دو سیستم در تعادل حرارتی باشند که هر کدام دارای دمای یکسان با سیستم سوم باشند، دو سیستم دارای دمای یکسان با یکدیگر هستند.”
این را می توان برای توضیح کالیبراسیون مقایسه بیان کرد: «اگر دماسنج کالیبره شده در همان دمای حمام کالیبراسیون باشد، و دماسنج تحت آزمایش در همان دمای آن حمام کالیبراسیون باشد، آنگاه دماسنج کالیبره شده و دماسنج مورد آزمایش در همان دما.”
حمام های ایزوتک از طرح های پیچیده ای برای اطمینان از کالیبراسیون تا کوچکترین عدم قطعیت ها استفاده می کنند.
Types of Equipment
Cryogenic

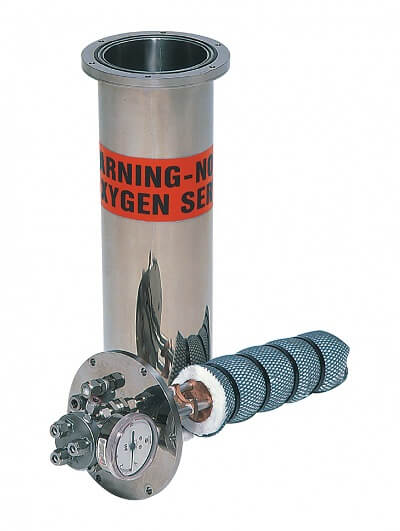

A Liquid Nitrogen Comparator provides a convenient calibration point at a nominal -196°C. The Model 459 Cryostat employs Liquid Nitrogen to operate over the range -180C to -80C
Low TemperatureRange -80°C to 300°C

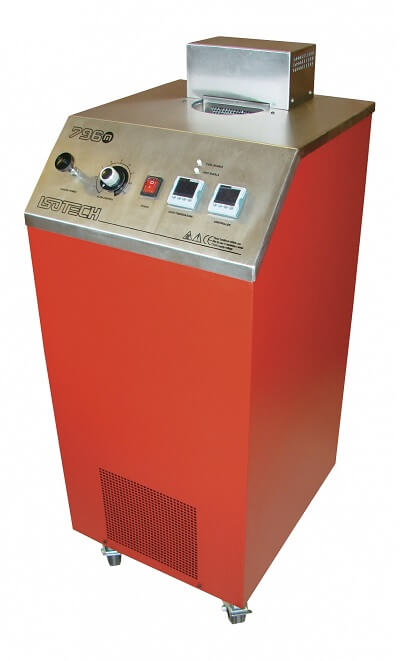

Over this range Isotech Stirred Liquid Baths of parallel tube design provide outstanding temperature uniformity with low filling costs.
Medium TemperatureRange 50°C to 700°C

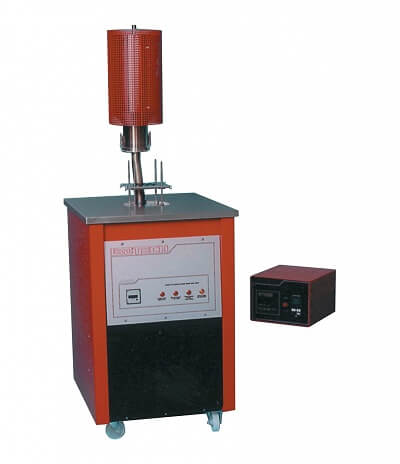

The Isotech Fluidized Furnace Model 875 is a concentric tube design that uses safe inert alumina oxide powder in place of oil or dangerous salt mixes and operates up to 700°C without hazard. The sealed design ensures no powder loss into the laboratory.
High TemperatureRange 150°C to 1300°C
The concentric design of the Isotech 877 Thermocouple Calibration Furnace avoids the large temperature gradients present in simple tube furnaces.
کمپانی ایزوتک با تاریخچه 40 ساله یکی از بهترین کمپانی های دنیا در زمینه ساخت تجهیزات دما,کالیبراسیون و اندازه گیری می باشد.
ایزوتک وسیعترین طیف کالیبراتورهای دما را از دماسنجهای دستی گرفته تا استانداردهای اولیه، از تکنسینهای صحرایی گرفته تا آزمایشگاههای ملی تولید میکند
ایزوتک سال هاست تجهیزات کالیبراسیون دما را در اختیار آزمایشگاه های پیشرو جهان قرار می دهد
