گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser

گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser ساخت کمپانی JCT آلمان-اتریش

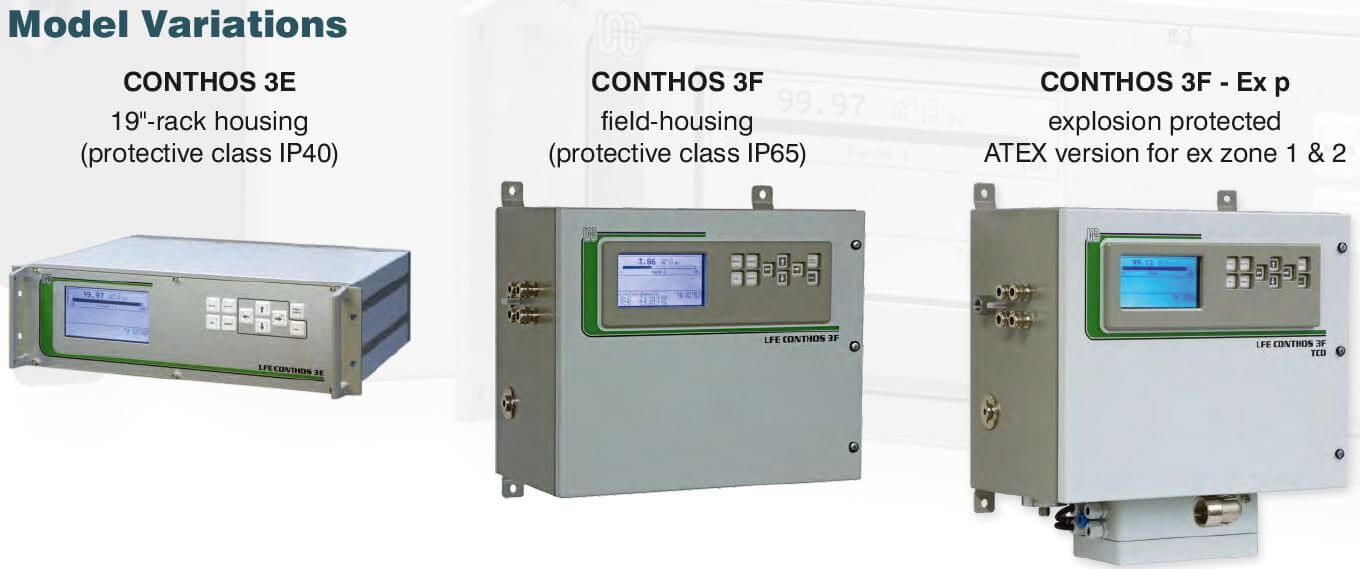

دستگاه گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser در 3 مدل ذیل وجود دارد

1-گاز انالایزر انلاین TCD 19″ rack housing

2- گاز انالایزر انلاین TCD field housing

3- گاز انالایزر انلاین TCD ATEX-compliant Ex p system

گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser ساخت کمپانی JCT آلمان-اتریش

ATEX Thermal Conductivity

ATEX Thermal Conductivity Process Gas Analyzer

• Extremely long term stable analysis of H and noble gases in binary and quasi-binary gas mixtures with lowest and extreme suppressed ranges: 99.5 -100%

• Ultra-fast response  T90 ≤ 3 sec
• Highly corrosion and temperature resistant TCD detector with Al2O3, glass and quartz
• Extremely low purge gas consumption
• IP65
• Atex Certificate

کاربرد گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser :

• گازهای فرآیند متالورژی مانند کوره بلند blast furnace، فولاد مبدل converter steel یا احیای مستقیم direct reduction
• صنعت فولاد: عملیات حرارتی و سخت شدن Heat treatment & hardening
• پتروشیمی: فرآوری گاز برای سنتز گاز، گاز ریفورمر و تبدیل به گاز زغال سنگ reformer gas & coal gasification
• نظارت بر خلوص گاز، جذب نوسان فشار pressure swing adsorption، گاز خنک کننده توربین گاز، LEL/UEL و همچنین گازهای بی اثر
• خلوص H2 و O2 در الکترولیز آب
• پایش هیدروژن در توربوژنراتورها
• کارخانه جداسازی هوا Air Separation Plant and Bottling
• پردازش گاز تبدیل به گاز زغال سنگ Coal Gasification Gas Processing
• عملیات حرارتی و فرآیند سخت شدن Heat Treatment and Hardening Process
• آنالایزر گاز فرآیند هیدروژن
• کاربردهای دمای بالا
• ژنراتورهای خنک شونده با هیدروژن
• صنایع تولید استیل , اهن
• بازسازی یا احیا کاتالیزور پیوسته پالایشگاه Refinery Continuous Catalyst Regeneration
• گاز سنتز – پردازش گاز سنتز Synthesis Gas
• فرآیند الکترولیز آب Water Electrolysis Process

مزایا گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser :

• انالیز پایدار بسیار طولانی مدت هیدروژن H2 و گازهای نجیب در مخلوط های گازی دوتایی binary و شبه دوتایی quasi-binary با کمترین و بیشترین رنج suppressed  : 99.5 -100%
• پاسخ بسیار سریع T90 ≤ 3 ثانیه
• بسیار مقاوم در برابر خوردگی با Al2O3، شیشه و کوارتز برای گازهای فرآیندی با Cl2، HCl، H2O
• آنالایزر دمای بالا تا 180 درجه سانتیگراد برای نقاط شبنم بالا high dew points و شور شدن salification احتمالی.
• مصرف گاز خالص بسیار کم Extremely low purge gas consumption
• ATEX Ex p version for ex zones 1 and 2
• دارای مدل High temperature version
• مقاومت در برابر خوردگی بالا در کل مسیر گاز نمونه
• حد تشخیص بسیار پایین Low detection limit in the lower ppm range
• Measured value highly independent of the gas flow
• Extraordinary high long-term stability
• Intuitive user-interface based on NAMUR recommendations
• Automatic self-diagnosis
• Optional dynamic interference correction of up to 3 gases in conjunction with external, selective gas analyzer channels

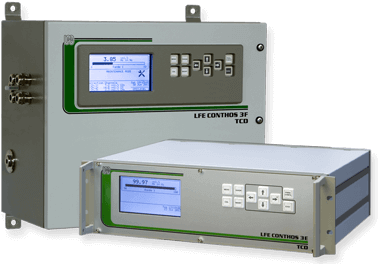

گاز انالایزر انلاین

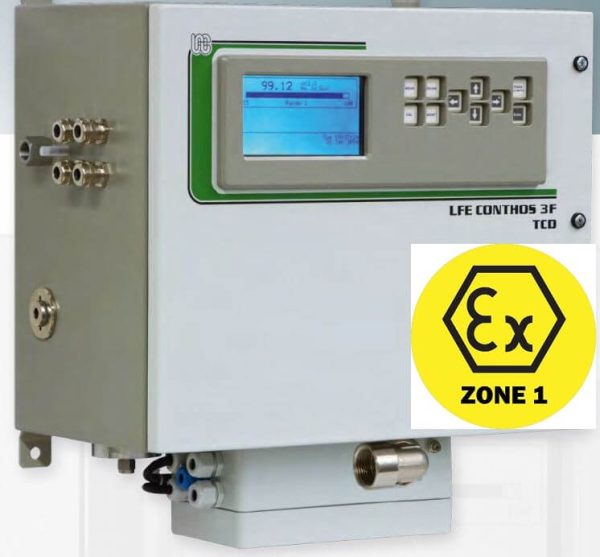

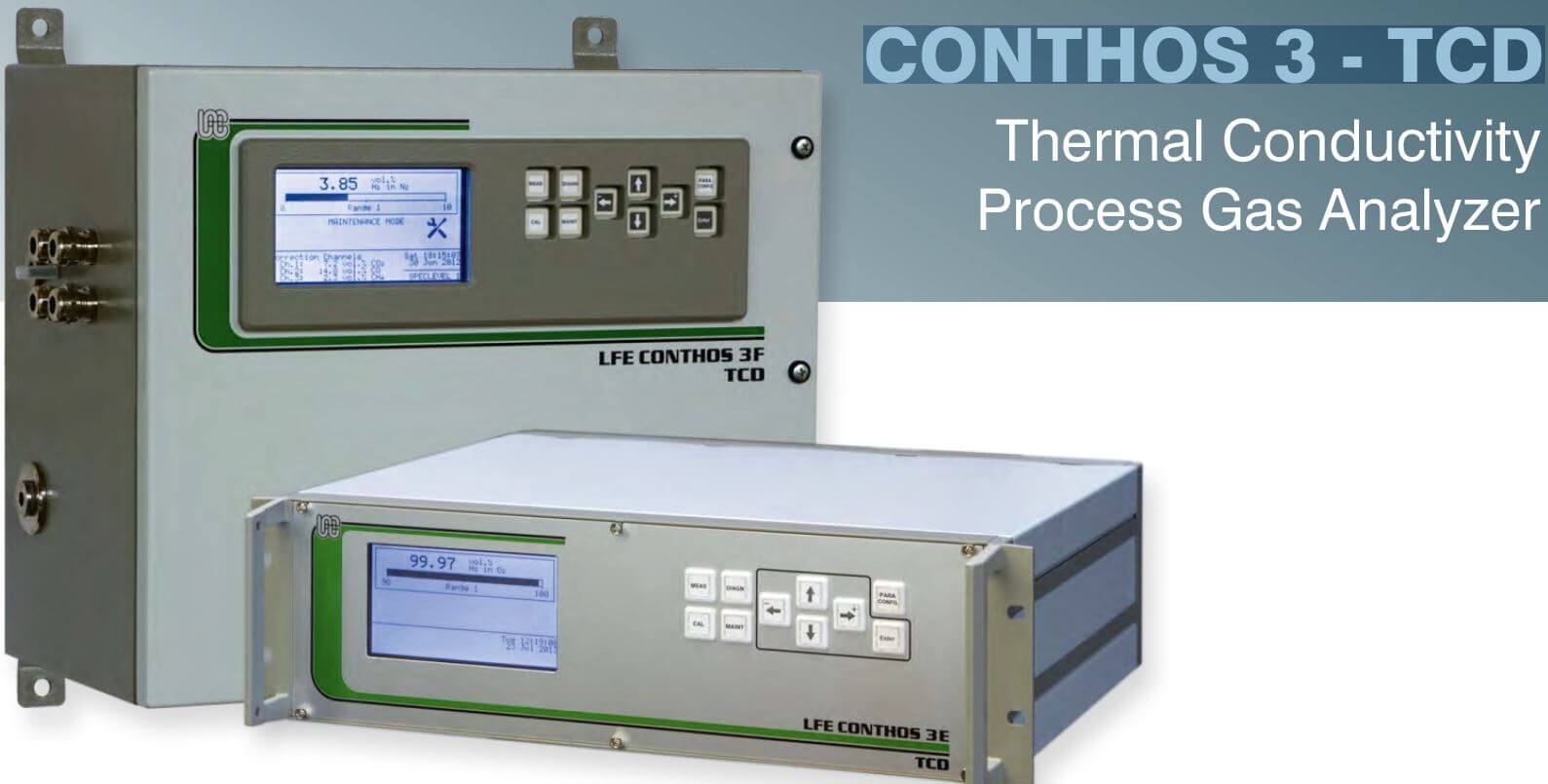

دستگاه گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser مدل   Conthos3-TCD Ex  پیشرفته ترین آنالایزر گاز هدایت حرارتی یک دستگاه انالایزر انلاین پروسس است که برای استفاده صنعتی آنلاین در مناطق خطرناک توسعه یافته است.

ویژگی های فنی آنالایزر گاز  انلاین منحصربفرد CONTHOS 3 – TCD Ex p زمینه های جدیدی را برای استفاده از اصل هدایت حرارتی در مناطق خطرناک و از جمله اندازه گیری گازهای قابل اشتعال ایجاد می کند.

کنترل ترموستات دتکتور TCD و همچنین تمام خطوط گاز و کانکتورهای داخل آنالایزر با دمای بالاتر از نقطه شبنم گاز نمونه تا 120 درجه سانتیگراد، راه حل های دمای بالا را امکان پذیر می کند.

  سیستم کامل در ارتباط با خطوط گاز گرم خارجی برای ورودی و خروجی گاز باید برای مناطق خطرناک طراحی شود.

آنالایزر گاز LFE CONTHOS برای اولین بار در سال 1979 توسعه یافت و در چندین سال کار مداوم خود را ثابت کرد.

CONTHOS 3 – TCD Ex p در زون های ex zone 1 و 2 استفاده می شود مانند:

ð در گازهای فرآیند خورنده در صنایع شیمیایی و پتروشیمی

ð در برنامه های کنترل شده با ترموستات تا دمای 120 درجه سانتیگراد

ð در تمام کاربرد های “کلاسیک” TCD

دتکتور هدایت حرارتی (TCD) Thermal Conductivity Detector

در آنالایزرهای گاز معمولی که از اصل هدایت حرارتی استفاده می کنند، یک جسم گرم شده در حجمی که حاوی گاز نمونه است معلق می شود.

انرژی الکتریکی که از جسم عبور می کند منجر به گرم شدن جسم و رسیدن به دمای تعادل می شود که در درجه اول به خواص هدایت حرارتی گاز اطراف بستگی دارد.

این دما معمولاً مستقیماً به عنوان تغییر در مقاومت الکتریکی خود جسم گرم شده اندازه گیری می شود.

اصل منحصر به فرد LFE این روش “کلاسیک” را با جداسازی مکانی و الکتریکی عنصر گرم شده از عنصر سنجش دما اصلاح می کند.

هندسه طراحی شده ویژه سلول TCD در ارتباط با جداسازی به طور موثر اثرات حرارتی رقیب ناخواسته (یعنی اثرات همرفتی آزاد و اجباری) را سرکوب می کند.

نتیجه ابزاری است که پاسخ سریع و پایدار آن نیازی به سازش بین جریان گاز و زمان پاسخ ندارد.

امکانات دتکتور هدایت حرارتی (TCD) Thermal Conductivity Detector

ð میکرو مینیاتوری برای رفتار پاسخ سریع

ð مقاوم در برابر خوردگی و دما

ð ساخته شده از اکسید آلومینیوم (Al₂O3)، شیشه و رشته های سنسور پلاتین با پوشش SiO

مشخصات فنی دستگاه گاز آنالایزر آنلاین هدایت حرارتی TCD Process thermal conductivity gas analyser

lowest range: 0 – 0.5% H2 in N2 or 99.5-100% H2 in N2 (or equivalent Δλ)
largest range: 0 – 100% H2CalibrationManual: 2-point (zero / span) calibration
Option: automatic or remote calibration in conjunction with the optional digital I/O-board or RS-485Warm-up timedependent upon TCD operating temperature as well as the ambient temperature:
70°C: approx. 20 min.; 180°C: approx. 90 min.Response time t90≤ 3 sec (at 60 l/h gas flow and minimum signal dampening level)Influence of gas flowbetween 3 – 30 l/h: < 0.5% of range span for a gas flow change of ±10 l/h
between 30 – 60 l/h: < 1% of range span for a gas flow change of ±10 l/h

Higher flow rates up to e.g. 120 l/h are possible. At these higher flow rates it is recommended that the analyzer be calibrated at the operating flow rate.Pressure influence

The TCD principle has a normally negligible pressure dependency. At very low ranges it can be seen as a proportional signal offset.

Gas specific order of magnitude: < 0.02% H2 equivalent per 100 mbar

Detection limit 1≤ 0.5% of span (at signal dampening level: 1 sec)Linearity/ Accuracy 1≤ 0.5% of spanReproducibility 1≤ 0.5% of spanResponse drift 1Zero: ≤ 1% of span per week
Span: ≤ 1% of span per weekAmbient temperature influenceZero: ≤ 1% of span per 10 K
Span: ≤ 1% of span per 10 KAmbient temperature in operationallowed temperature range : +5 to +45°CInfluence of inclination

no influence

چرا آشکارساز TCD فراگیر است؟

از آنجایی که همه ترکیبات، آلی و معدنی، هدایت حرارتی متفاوتی با هلیوم یا هیدروژن دارند، تقریباً همه ترکیبات را می توان شناسایی کرد. به همین دلیل است که TCD اغلب یک آشکارساز جهانی نامیده می شود.

تفاوت بین آشکارساز FID و TCD چیست؟

اصل اساسی FiD یونیزاسیون ترکیب آلی با سوزاندن ترکیبات در شعله هوای هیدروژن است. در همین حال، تشخیص ترکیب توسط tcD بر اساس تفاوت خواص هدایت حرارتی بین گاز حامل و هدف شناسایی شده است.

TCD چه چیزی را می تواند تشخیص دهد؟

TCD واقعا یک آشکارساز جهانی است و می تواند آب، هوا، هیدروژن، مونوکسید کربن، نیتروژن، دی اکسید گوگرد و بسیاری از ترکیبات دیگر را تشخیص دهد.

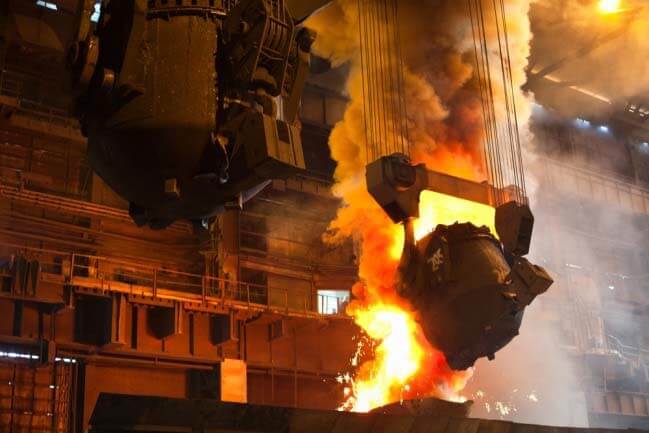

تولید آهن و فولاد – کوره بلند blast furnace

گازهای فرآیند متالورژی مانند کوره بلند blast furnace

آنالایزر گاز فرآیند ( پروسس )

آهن و فولاد همچنان مواد مهمی در دنیای مدرن هستند و تولید فولاد یک بخش صنعتی پویا است.

کوره بلندهای مدرن با کمک آنالایزرهای گاز فرآیندی آنلاین برای کاهش هزینه های عملیاتی و بهبود کارایی تلاش می کنند.

کاهش انتشار گازهای گلخانه ای، ایمنی و محیط های کاری سالم نیز نقش مهمی ایفا می کند.

فرآیند فولادسازی برای بازده حرارتی – همچنین در استفاده از کوره ها – دستخوش تغییرات و اصلاحات زیادی شده است.

دستگاه انالایزر انلاین پروسس، عمدتاً آنالایزرهای گاز فرآیند پیوسته، از تولید آهن و فولاد استیل پشتیبانی می کند.

اساساً 4 مرحله شامل می شود:

 تهیه سوخت/الکتریسیته، سنگ آهن و عوامل کاهنده،

 تبدیل از طریق کاهش / درجه حرارت بالا،

 فولاد خام از آهن خام با اکسیژن برای حذف کربن و سایر اجزاء

 فولاد خام بیشتر تحت treated قرار می گیرد.

برای احیا از کوره بلند، احیای مستقیم یا ذوب smelt reduction استفاده می شود.

سپس برای تولید فولاد یک کوره اکسیژن پایه Basic Oxygen Furnace (BOF) یا یک  کوره قوس الکتریکی Electric Arc Furnace  (EAC) برای کاهش کربن دنبال می شود.

treatments بیشتری برای کاهش کربن، نیتروژن، هیدروژن و غیره وجود دارد.

در طول تولید آهن و فولاد، استفاده از آنالایزرهای گاز فرآیندی در چندین مکان با اهداف مختلف مورد نیاز است.

برای بهره وری اقتصادی، نظارت مستمر بر تمام مراحل به بهینه سازی کمک می کند.

ایمنی پرسنل، دوری از خطر انفجار و حفاظت از محیط زیست همه مسائل هستند.

گاز دودکش خروجی از بالای کوره دارای محتوای مونوکسیدکربن و دی اکسید کربن CO و CO2 بالایی است که نشان دهنده کارایی کوره بلند است و اندازه گیری این به علاوه متان CH4 به تنظیم فرآیند کمک می کند.

محتوای هیدروژن گاز دودکش را می توان توسط یک انالایزر هدایت حرارتی TCD آنالیز کرد

مانند CONTHOS 3 – TCD با استفاده از ورودی های آنالوگ از اندازه گیری های NDIR     ، CH4 و CO , CO2 برای جبران متقابل.

برای تشخیص زودهنگام و جلوگیری از خطر انفجار، H2، CO، CH4 و CO2 نیز پس از dust bags توسط TCD و NDIR تجزیه و تحلیل می شوند.

هنگامی که high carbon به low carbon تبدیل می شود، مقادیر زیادی CO، H2 و O2 تولید می شود.

H2 و O2 را می توان با CONTHOS 3 – TCD/PMD اندازه گیری کرد در حالی که CO و CO2 با NDIR اندازه گیری می شوند.

  این اطلاعاتی را در مورد فرآیند سرباره ارائه می دهد که به شناسایی نقطه پایانی کربن زدایی کمک می کند.

در خروجی گاز کک coking gas ، CO/CH4 با NDIR و O2/H2 را می توان با CONTHOS 3 – TCD/PMD اندازه گیری کرد.

ترکیبی از آنالایزرهای NDIR برای CO، CO2 و CH4 در ارتباط با CONTHOS 3 – TCD/PMD برای H2 و O2 به بهینه سازی فرآیند تولید آهن و فولاد از نظر کارایی، تکمیل کربن زدایی، کنترل فرآیند تزریق اکسیژن و ایمنی کمک می کند. .

کمپانی Analysentechnik GmbH JCT محصول مشترک کشور آلمان و اتریش

کمپانی JCT اتریش

JCT Analysentechnik GmbH در سال 1992 توسط گروهی از متخصصان در تکنیک آنالیز گاز برای بیش از 20 سال تاسیس شد.

JCT Analysentechnik GmbH اجزای تهویه گاز مانند پروب های نمونه گرم شده، خطوط نمونه گرم شده، کولرهای گازی، سیستم های تهویه گاز، مبدل های گاز و لوازم جانبی و همچنین سیستم های تجزیه و تحلیل گاز را تولید و ارائه می کند. انتشار مداوم (CEMS) و نظارت بر فرآیند صنعتی.

JCT Analysentechnik GmbH produces and provides gas conditioning components such as heated sample probes, heated sample lines, gas coolers, gas conditioning systems, gas converters and accessories as well as gas analysis systems for e.g. continuous emission (CEMS) and industrial process monitoring.

طیف وسیعی از محصولات کمپانی JCT شامل دستگاه هایی برای نظارت مستمر انتشار continuous emission monitoring و کنترل فرآیند برای بسیاری از زمینه های صنعتی و همچنین سیستم های اندازه گیری برای کاهش هزینه سوخت و بهینه سازی انتشار کارخانه های دیگ بخار ( بویلر boiler ) می شود.

JCT Analysentechnik GmbH در سرتاسر جهان کلیه صنایع عمده در زمینه های صنایع شیمیایی و پتروشیمی، صنعت خمیر و کاغذ، صنایع نیمه هادی، تولید گازهای فنی، صنعت آهن و فولاد و همچنین موسسات مربوط به کنترل محیط زیست را تامین می کند.

گاز آنالایزر آنلاین هدایت حرارتی TCD
