FT-IR Frontier Perkin Elmer
- توضیحات
- نظرات (2)
توضیحات
FT-IR Frontier Perkin Elmer

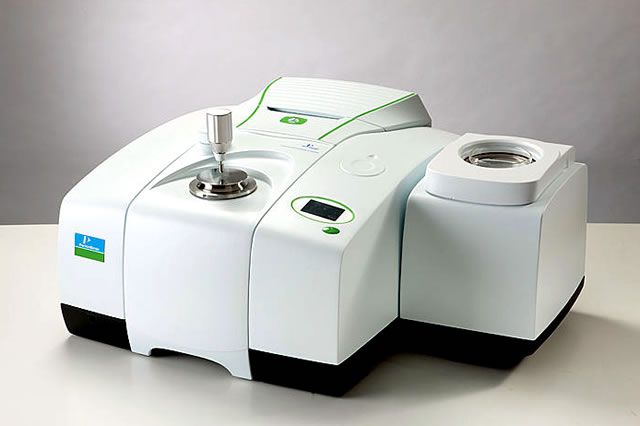

دستگاه اسپکتروفتومتر FTIRکمپانی Perkin Elmer
مدل دستگاه : Frontier Perkin Elmer
مزایای دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer :
- دامنه طیفی وسیع : 8,300 – 350 cm-1
- رزولوشن بالا : 4 cm-1

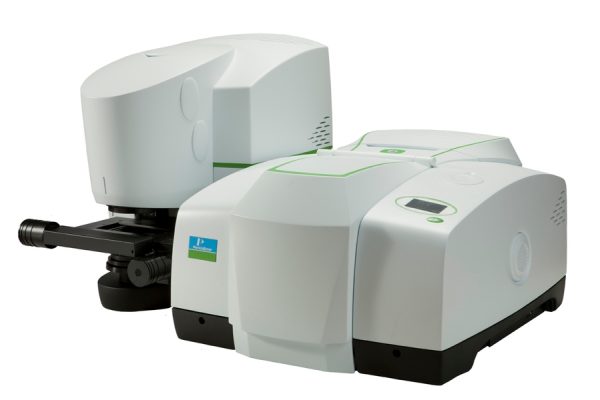

- قابلیت اتصال به میکروسکوپ و طراحی شده به منظور عملکرد با انواع لوازم جانبی نمونه برداری برای تقویت تطبیق پذیری از جمله لوازم جانبی Diffuse Reflectance Accessory, HATR, NIRA, TG-IR interface, UATR, Polarized UATR, General-Purpose Optical Bench, and Specular Reflectance Accessory
دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer
مجهز به تداخل سنج Dynascan : طراحی تداخل سنج جفت آینه ثابت نیازی به تراز دینامیکی برای جبران خطاها ندارد
دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer
Atmospheric Vapor Compensation ™ (AVC) : دارای یک الگوریتم پیشرفته فیلتر دیجیتالی طراحی شده برای جبران جذب CO2 و H2O
دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer
دارای قابلیت Automatic Performance Verification ™ (APV) – ویژگی اختیاری شامل یک چرخ فیلتر کاملاً اتوماتیک یکپارچه ، حاوی مواد مرجع قابل ردیابی ( traceable reference materials )و نرم افزاری است که اجازه می دهد تست های abscissa ، ordinate ، noise ، ASTM و USP انجام شود.
دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer
دارای مبدل سیگما-دلتا که باعث بهبود رنج دینامیکی , کاهش طیف های غیرواقعی و افزایش ordinate linearity میگردد تا نتایج دقیق و قابل تکرار را ارائه دهد.
دستگاه اسپکتروفتومتر FT-IRمدل Frontier کمپانی Perkin Elmer
امکان نصب دو لوازم جانبی نمونه گیری بصورت همزمان را فراهم می کند و نیاز به تعویض ماژول ها بین اندازه گیری ها را برطرف می کند.
FT-IR Frontier Perkin Elmer
تکنیک های نمونه برداری دستگاه FT-IR
Attenuated Total Reflectance (ATR)
تکنیک ATR : در این روش نیاز به اماده سازی نمونه نمیباشد و یا حداقل خیلی کم میباشد
پرتوی نور مادون قرمز از بلور ATR عبور کرده و از سطح نمونه منعکس می شود.
نوع نمونه های مورد انالیز : جامد , مایع و پودر
Diffuse Reflectance ( بازتاب انتشار )
نوع نمونه ها : پودر , جامد , فیبرها با سطوح ناهموار
کاربرد : طیف سنجی مواد معدنی و پلاستیک
Specular Reflectance
نوع نمونه ها : فیلم های نازک
کاربرد : تجزیه و تحلیل پوشش ها روی بسترهای فلزی، Langmuir Blodgettفیلم ها
Transmission ( عبور )
سنتی ترین و قدیمی ترین تکنیک
نوع نمونه ها : مایع , جامد و گاز
FT-IR Frontier Perkin Elmer
کمپانی پرکین المر (Perkin Elmer ) در سال 1937 تاسیس شد
کمپانی پرکین المر (Perkin Elmer ) اولین دستگاه اسپکتروفتومتر FT-IR خود را در سال 1944 تقریبا 76 سال پیش ساخت.
نام اولین دستگاه اسپکتروفتومتر PE model 12 IR نام داشت . کمپانی پرکین المر تا به امروز به عنوان شرکت پیشگام در ساخت تجهیزات اسپکتروسکوپی به خصوص دستگاه اسپکتروفتومتر FT-IR در دنیا شناخته میشود
دستگاه اسپکتروفتومتر ( Fourier Transform Infrared Spectrophotometer ) FTIR از سری تجهیزات آزمایشگاهی زیر مجموعه اسپکتروسکوپی مولکولی می باشدکه به منظور دستیابی به طیف مادون قرمز جذبی یا نشری یک ماده جامد، مایع یا گاز است.
دستگاه طیف سنج FTIR بدر مقایسه با دستگاه طیف سنج IR بطور همزمان به جمع آوری داده ها با قدرت تفکیک طیفی بالا در نتیجه حساسیت بیشتر در بیش از یک محدوده طیفی گسترده می پردازد.
تقریبا تمام ترکیباتی که پیوند کوالانسی دارند (اعم از آلی یا معدنی)، فرکانس های متفاوتی از اشعه الکترومغناطیس را در ناحیه مادون قرمز طیف جذب می کنند
شیشه و پلاستیک به شدت نور سرتاسر ناحیه زیر قرمز را جذب می کنند پس سل ها باید از مواد یونی (مانند کلرید و برمید پتاسیم) ساخته شوند.
- پتاسیم برمید گران تر است اما می توان از آن در محدوده c 4000-400 استفاده کرد.
- سدیم کلرید ارزان تر است ولی محدوده فرکانس مورد استفاده آن c4000-650 است.
در ناحیه مادون قرمز دور می توان از کوارتز استفاده کرد
منشور از جنس کوارتزبرای نواحی زیر قرمز نزدیک،NaCl، AgCl، KBr و … برای نواحی زیر قرمز میانی، CsBr و KBr میتوان استفاده کرد.
منابع IR
طیف سنج FTIR عمدتا برای اندازه گیری در اواسط و در نزدیکی مناطق IR استفاده می شود.
برای منطقه Mid-IR ، 2-25 میکرومتر (5000-400 cm-1)، رایج ترین منبع یک عنصر کاربید سیلیکون گرم که تا حدود 1200 درجه کلوین گرم شده است. خروجی شبیه به یک جسم سیاه است.
طول موج های کوتاه از nearIR، 1-2.5 میکرومتر (10000-4000 cm-1)، نیاز به یک منبع با درجه حرارت بالاتر دارد ، معمولا یک لامپ تنگستن هالوژن. خروجی با طول موج بلندتر به حدود 5 میکرون (2000 cm-1) محدود شده است که از جذب پاکت کوارتز بدست آمده است.
برای Far-IR، به خصوص در طول موج بیش از 50 میکرومتر (200 cm-1) لامپ تخلیه جیوه خروجی بالاتر از یک منبع گرمایی می دهد.

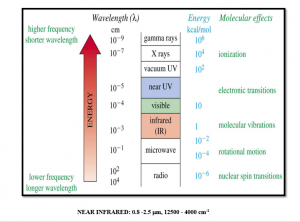

NEAR INFRARED: 0.8 -2.5 mm, 12500 – 4000 cm-1
MID INFRARED: 2.5 – 50 mm, 4000 – 200 cm-1
FAR INFRARED: 50 – 1000 mm, 200 – 10 cm-1
FT-IR Frontier Perkin Elmer
دستگاه طیف سنج مادون قرمز( FTIR)، به منظور شناسایی کیفی ترکیبات شیمیایی بخصوص مواد آلی و پلیمرها و تعیین گروه های عاملی در نمونه آنالیز مورد استفاده قرار می گیرد. دستگاه تبدیل فوریه FTIR نوعی تجهیز طیف سنجی است که با قدرت تفکیک پذیری بالا و تکرارپذیری زیاد، امکان آنالیز ماده با حساسیت بسیار خوبی را فراهم می کند.
طيف سنجي مادون قرمز با تبديل فوریه ( FTIR infrared transform Fourier) ابزاري قدرتمند براي مطالعات بيولوژيک است.تاكنون ويژگي هاي سيستم هاي سازنده بيولوژيکی نظیر پروتئينها، ليپيدها، غشاءهاي بيولوژيک، کربوهيدراتها، داروها، و … بوسيله طيف سنجي IR مورد مطالعه و شناسايي قرار گرفته اند که به منظور ارتقاء تحقیقات گسترده دانشگاهی و هم چنین ارتقای میزان تولید و کیفیت محصولات در صنایعی نظیر داروسازی و شناسایی مواد ،و همچنین در و پزشکی قانونی نیز کاربرد دارد . اسپکتروفتومتر FTIR همانند سایر محصولات اسپکتروفتومتر دارای منبع نور ، آشکارساز ،و شکاف دهنده پرتو می باشد .
دتکتورهای دستگاه طیف سنجی FT-IR معمولا (DTGS) و یا (LiTaO3) می باشد .
نوع دیگر دتکتور طیف سنجی FT-IR (MCT) سرد شده با نیترون مایع که به طور گسترده در Mid-IR استفاده می شود.
کاربرد دستگاه اسپکتروفتومتر FT-IR :
- شناسایی دسته زیادی از ترکیبات آلی و گروههای عاملی
- توانایی شناسایی پیوندهای کووالانسی لیگاندهای فلزی
- قابلیت شناسایی و جداسازی مخلوط ایزومرها
- قابلیت اندازهگیری نمونههای جامد، مایع و گاز
- تجزيه و شناسايي پليمرها و برخي افزودنيهاي آنها
- آنالیز مخلوط ها
- مطالعه سینتیک واکنش ها (استفاده از روش FT-IR)
- مطالعه پیوندهای هیدروژنی، آمین های مختلف، الکل ها و فنول ها در ناحیه IR نزدیک
- مطالعات حلال پوشی در شیمی محلول های نا آبی
- مواد شیمیایی و مواد: مشکلات عیب یابی در تولید؛ شناسایی آلاینده های محصول , آنالیز سوخت؛ تجزیه و تحلیل خواص مواد جدید و پیشرفته
- داروسازی: آنالیز فرمولاسیون محصولات و پوشش های بسته بندی , طیف سنجی کیفیت مواد اولیه ، فرمولاسیون ها و محصول نهایی به سرعت
- مواد غذایی: تجزیه و تحلیل محصولات غذایی مانند روغن نباتی , تقلبات روغن زیتون , اسیدهای چرب . شناسایی تقلبات شناخته شده و ناشناخته در صنایع غذایی
- ایمنی محیط زیست: آنالیز میزان هیدروکربن های موجود در محیط
