TOGA Analyzer
دستگاه گاز کروماتوگرافی TOGA Analyzer ( Transformer Oil Gas )

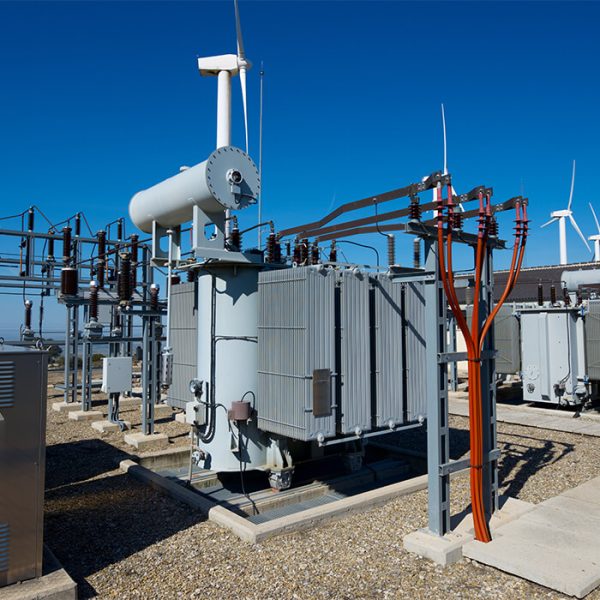

ترانسفورماتورها اغلب یکی از مهمترین بخش های یک عملیات هستند.
اندازه گیری میزان گازهای سبک موجود در روغن عایق ترانسفورماتور یک روش مؤثر برای نظارت بر سلامت ترانسفورماتور و شناسایی مشکلات احتمالی قبل از شروع به خرابی و فرسایش است.
چندین مدل آنالایزر گاز مبدل ترانسفورماتور (TOGA) وجوددارد ، که برای آنالیز دقیق تا 1PPm ترکیبات H2 ، CO ، CO2 ، اتیلن ، اتان ، استیلن ، متان و اجزای هوا طراحی شده است.

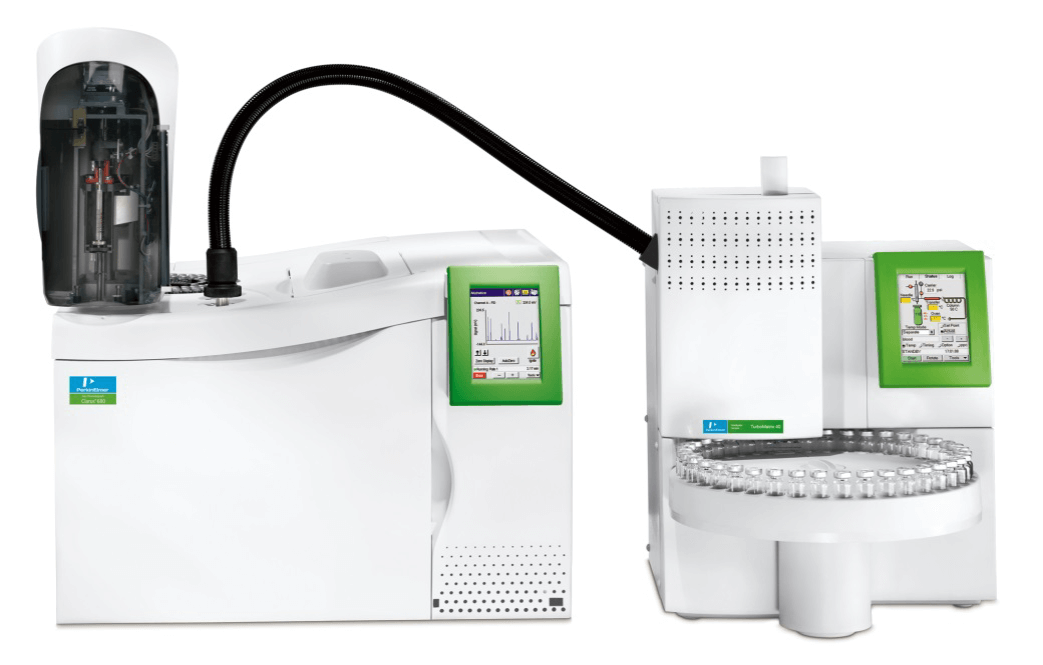

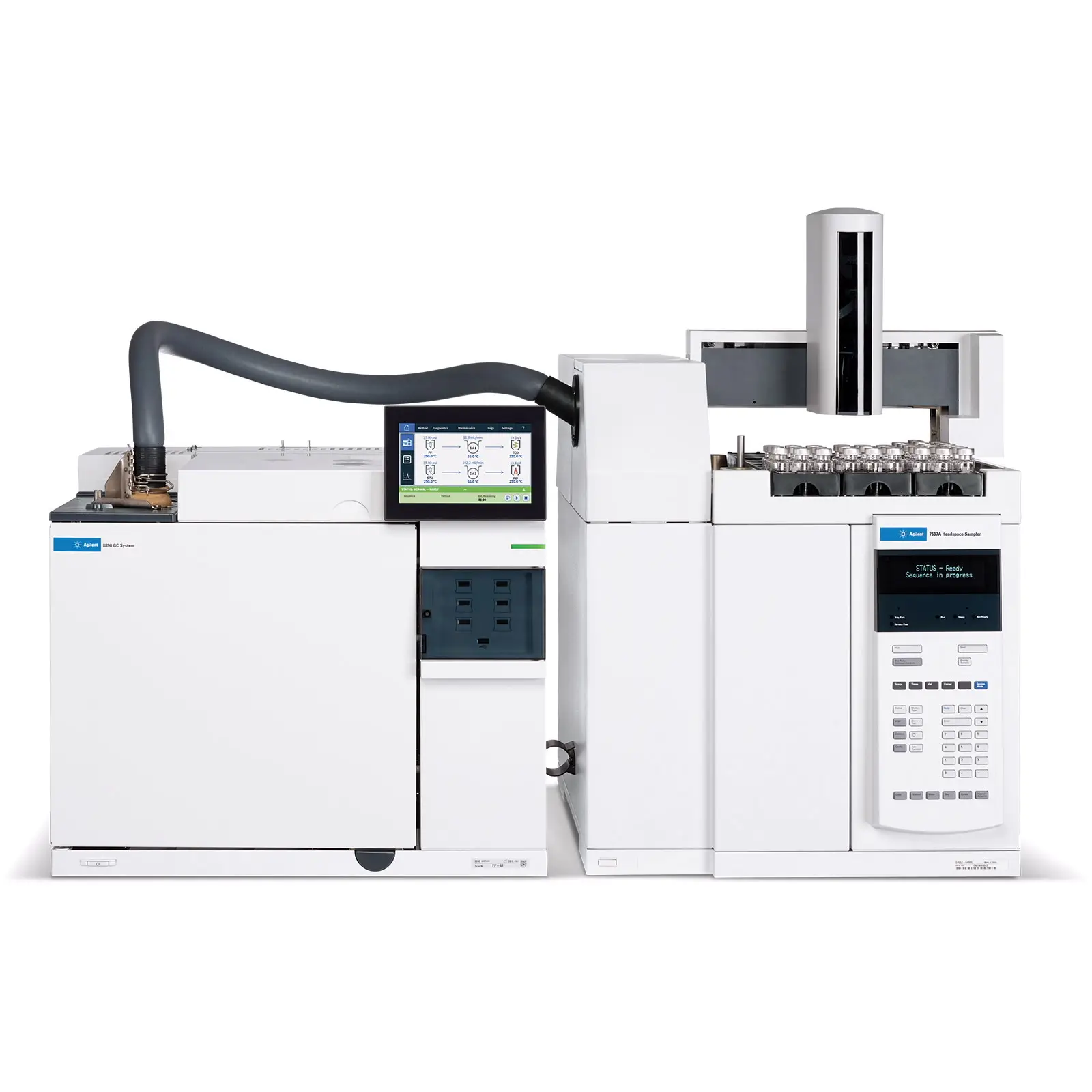

کمپانی های Agilent, Shimadzu & perkin Elmer دستگاه GC به همراه Headspace برای این کاربرد را دارند و می تواند به شما در دستیابی به اهداف کاهش ریسک کمک کند ، ضمن اینکه با شناسایی مشکلات احتمالی نگهداری و فرسایش ، قبل از ایجاد اختلال در عملکرد ، بهره وری طولانی مدت ترانسفورماتور شما را تضمین می کند.
بهترین تکنیک برای آنالیز TOGA ( Transformer Oil Gas ) استفاده از دستگاه گاز کروماتوگراف با 2 دتکتور FID & TCD و اتصال آن به دستگاه Headspace Sampler میباشد.
دستگاه TOGA Analyzer مطابق متد استاندارد جهانی ASTM D3612-02, Method C میباشد.
0 TOGA Analyzer
ترکیبات ذیل توسط دستگاه TOGA Analyzer با حد تشخیص 1ppm شناسایی میشود :
H2, CO2, CH4, CO, C2H2, C2H4, C2H6, O2 and N2
عملکرد و طول عمر ترانسفورماتورهای الکتریکی به پایداری روغن مورد استفاده به عنوان عایق و خنککننده بستگی دارد . عملیات عادی ترانسفورماتور , روغن را به تنشهای الکتریکی و مکانیکی محدود میکند و باعث پیری , اکسیداسیون , تبخیر , عمل الکترولیتی و تجزیه میشود . این امر میتواند خواص شیمیایی روغن را تغییر دهد و منجر به تشکیل گاز شود .
تجزیه و تحلیل این گازهای حلشده اطلاعات تشخیصی مهمی در مورد پایداری فعلی و آتی ترانسفورماتور فراهم میکند – و به شما کمک میکند تا مشخص کنید که آیا یک ترانسفورماتور باید از کار انداخته شود یا خیر .
تحلیلگران گاز نفت ترانسفورماتور Agilent بلافاصله پس از نصب بر پایه سیستم GC 8890 Agilent , پیکربندی کارخانه و تست شیمیایی هستند تا به شما کمک کنند اجزای گاز فردی را شناسایی کرده و نسبت آنها را اندازهگیری کنید تا از شکست ترانسفورماتور جلوگیری کنید .
۱. تحلیل دستگاه TOGA (تجزیهگر گازهای روغن ترانسفورماتور)
دستگاه TOGA ابزاری است که برای انجام آزمون DGA (مخفف Dissolved Gas Analysis) یا «تجزیه گازهای محلول» استفاده میشود.
هدف اصلی این دستگاه، شناسایی و اندازهگیری غلظت گازهای کوچکی است که در اثر آرکهای الکتریکی، گرمای بیش از حد (Overheating) یا نقصهای شیمیایی در داخل روغن ترانسفورماتور تولید میشوند.
مکانیسم عملکرد و اهمیت:
– تشخیص نقص: وقتی ترانسفورماتور دچار مشکل میشود (مثلاً تخلیه جزئی یا Partial Discharge)، پیوندهای مولکولی روغن و عایق سلولز (کاغذ) شکسته شده و گازهایی مثل هیدروژن، متان ، اتیلن، استیلن و غیره آزاد میشوند.
– نقش TOGA: این دستگاه با استفاده از تکنولوژیهایی مانند کروماتوگرافی گازی (GC) و Head Space، این گازها را با دقت بسیار بالا تفکیک و اندازهگیری میکند.
– نتیجه تحلیل: با بررسی نسبت این گازها ، مهندسان میتوانند دقیقاً بفهمند مشکل از کجاست (آیا یک جرقه الکتریکی رخ داده یا فقط روغن بیش از حد گرم شده است؟) بدون اینکه نیاز باشد ترانسفورماتور را خاموش یا باز کنند.
### ۲. بررسی استاندارد ASTM D3612
استاندارد ASTM D3612 یکی از معتبرترین و دقیقترین استانداردهای بینالمللی برای اندازهگیری غلظت گازهای محلول در روغنهای عایق است.
محتوای دقیق استاندارد:
این استاندارد روش آزمایشگاهی را برای اندازهگیری غلظت گازهای مختلف (مانند هیدروژن، متان، اتان، اتیلن، استیلن، اکسید کربون و اکسید نیتروژن) در روغنهای پایه یا روغنهای استفاده شده در ترانسفورماتورها تعیین میکند.
ویژگیهای کلیدی این استاندارد:
1. روش اندازهگیری: این استاندارد بر پایه تکنیک Gas Chromatography (GC) استوار است. یعنی تأکید دارد که برای دقت بالا، باید از ستونهای کروماتوگرافی مناسب و تشخیصدهندههای (Detectors) دقیق استفاده شود.
- *دقت و تفکیک: استاندارد D3612 بر اهمیت تفکیک دقیق گازهای هیدروکربنی تأکید دارد؛ چرا که تفاوت بسیار اندکی در مقدار «اتیلن» میتواند تشخیص بین «گرمای بیش از حد» و «آرک الکتریکی» را تغییر دهد.
3. دامنه کاربرد: این روش برای روغنهایی که به عنوان عایق در تجهیزات الکتریکی استفاده میشوند (مانند ترانسفورماتورهای قدرت و توزیع) استاندارد طلایی محسوب میشود.
4. قابلیت بازتولید (Reproducibility): این استاندارد پروتکلهایی را تعیین میکند تا اگر آزمایش در دو آزمایشگاه مختلف انجام شود، نتایج با کمترین میزان خطا به هم نزدیک باشند.### خلاصه و ارتباط این دو:
اگر بخواهیم این دو را در یک جمله خلاصه کنیم:
دستگاه TOGA ابزار عملیاتی است که با استفاده از متدولوژی و پروتکلهای دقیق تعیین شده در استانداردهایی نظیر ASTM D3612*، سلامت درونی ترانسفورماتور را از طریق تحلیل شیمیایی گازهای موجود در روغن بررسی میکند تا از وقوع انفجار یا خرابی ناگهانی جلوگیری شود.
Configuration:
- 1-valve/2-column/TCD/FID/ Methanizer/Headspace
Sample type:
- Gas
Compounds analyzed:
- H2, O2, N2, CH4, CO, CO2
- C2 (ethane, ethylene, acetylene), C3 (propane, propylene), C4 (1-butene)
Typical quantification range:
- Meet the specifications for ASTM D3612-C
Configured per method:
- ASTM D3612-C

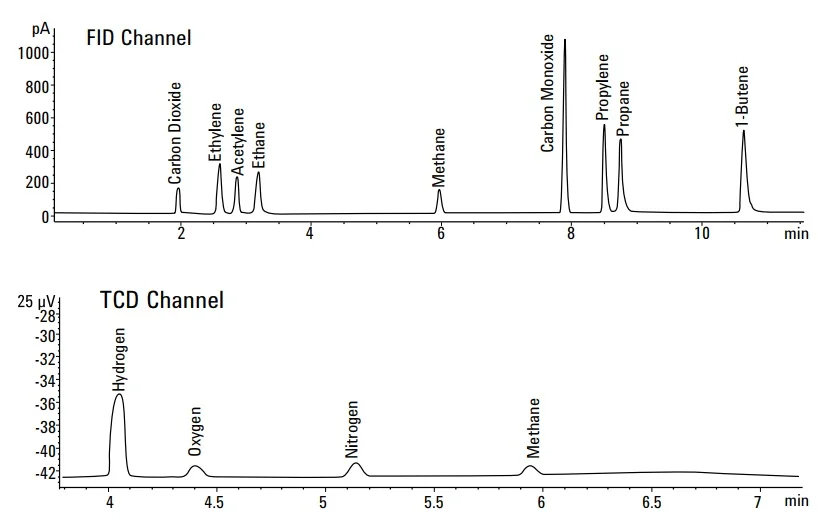

This transformer gas analysis was completed in just 10 minutes. Trace levels of CO and CO2
were analyzed by conversion to CH4, followed by FID detection
– Permanent Gas Analyzer
– LPG Analyzer
– Light Analyzer Carbon Analyzer
– Oxygenated Analyzer
– Transformers Oil Gas Analyzer (TOGA)
– Simdist Analyzer
– Detailed hydro Carbon Analyzer
– دتکتورهای FID, TCD, ECD, NPD, FPD,PFPD, PDD, PED و MS
– کاربردهای اضافه تر شامل
0 TOGA Analyzer
– Refinery Gas Analyzer
– High purity Analyzer
0 TOGA Analyzer
– Low sulfur Analyzer
