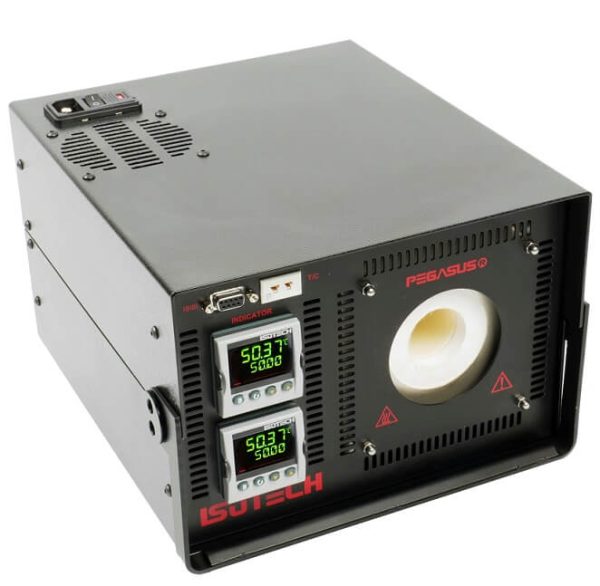

کوره کالیبراسیون پیرومتر Pegasus R

Name: کوره کالیبراسیون پیرومتر Pegasus R - تجهیزات آزمایشگاهی , تحقیقاتی و صنعتی رابین آزما پارسیان
Rating: 5.00 (1 reviews)

کالیبراتور ترمومتر لیزری Black body calibration system

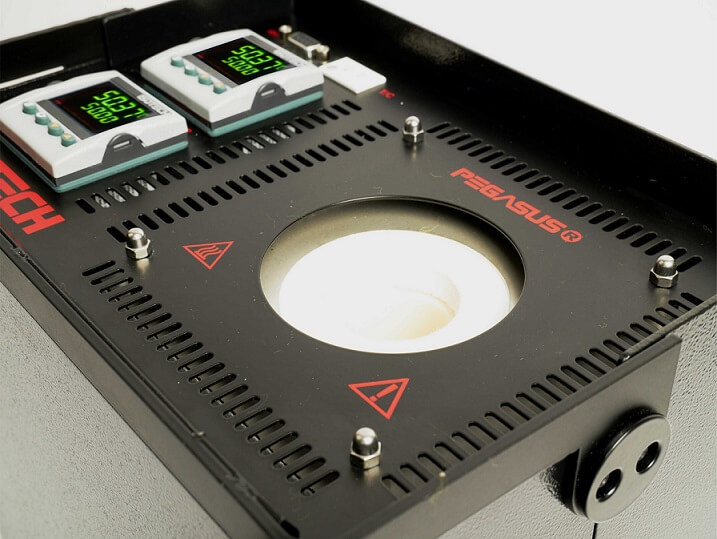

کالیبراتور مادون قرمز پیرومتر infrared Calibration

کالیبراتور مادون قرمز پیرومتر infrared Calibration

150°C to 1200°C

g Compact 20mm Diameter Cavity

g Emissivity > 0.995 Cavity 20 x 65mm

کمپانی ایزوتک ISOTECH دارای مدلهای مختلفی از کالیبراتور های مادون قرمز ( اینفرا رد infrared ) میباشد که از رنج منفی -20 تا مثبت 1300 درجه سانتیگراد می باشد.

پگاسوس R مدل 970

150 تا 1200 درجه سانتی گراد

پگاسوس R یک کوره فشرده برای کالیبراسیون پیرومترهای تشعشعی است.

دمای کوره بر روی یک کنترل کننده تنظیم می شود، در حالی که یک نشانگر مستقل که سنسور آن در حفره cavity قرار می گیرد، دمای واقعی تشعشع را نشان می دهد.

سنسور را می توان برای کالیبراسیون خارجی external calibration حذف کرد یا سیستم کامل را می توان کالیبره کرد.

قطر حفره cavity diameter 20 میلی متر، عمق 65 میلی متر است. میزان انتشار 0.995 است. حفره قابل جابجایی است و ممکن است یک سل نقطه ثابت fixed point به جای آن قرار گیرد.

حفره داخل سل نقطه ثابت به قطر 10 میلی متر در عمق 65 میلی متر تا نوک یک مخروط 120 درجه است.

منبع تشعشع جسم سیاه Blackbody target برای استفاده با Pegasus R.

برای کالیبراسیون ترمومتر های تابشی یا تشعشعی در محدوده طول موج 0.9 تا 14 میکرومتر.

مشخصات فنی کوره کالیبراسیون پیرومتر Pegasus R

Model 970

Temperature Range : 150°C to 1200°C

Emissivity : 0.995

Stability : ±0.1°C

Display resolution : 0.1°C to 999.9; 1°C from 1000 to 1200

Cavity size : 20mm diameter 65mm deep

Heating Rate : 25°C/minute

PC Interface Included

Power 800W typical 100-130 or 208-240 Vac 50/60Hz

Dimensions Height : 310mm Width 265mm Depth 200mm

Weight : 13 kg

کالیبراتور ترمومتر لیزری Black body calibration system

این بخش حاوی منابع اختصاصی جسم سیاه Blackbody target برای کالیبراسیون عدم قطعیت ترمومتر های مادون قرمز است.

طیفی از portable primary blackbody sources تابش بالا را با یکنواختی دمای عالی ترکیب می کند.

طراحی حفره استوانه ای اثرات حرکت هوا و تغییرات محیط را به حداقل می رساند.

بسیاری از منابع را می توان با سل نقطه ثابت fixed point ITS-90 با خلوص بالا استفاده کرد، جایی که دماسنج یا ترمومتردر برابر دمای انجماد یک فلز خالص کالیبره شده است.

نحوه کالیبره کردن دماسنج های مادون قرمز ( ترمومتر اینفرارد ) – پیرومتر

1-با منبع استاندارد اصلی

کالیبراسیون پیرومتربا منبع استاندارد اصلی

کالیبراسیون پیرومتربا با منبع استاندارد اصلی

2- کالیبراسیون با استفاده از یک منبع استاندارد ثانویه

کالیبراسیون پیرومتربا استفاده از یک منبع استاندارد ثانویه

با این روش جسم سیاه با یک دماسنج استاندارد کالیبره شده و ترمومتر آزمایشی با منبع مقایسه می شود.

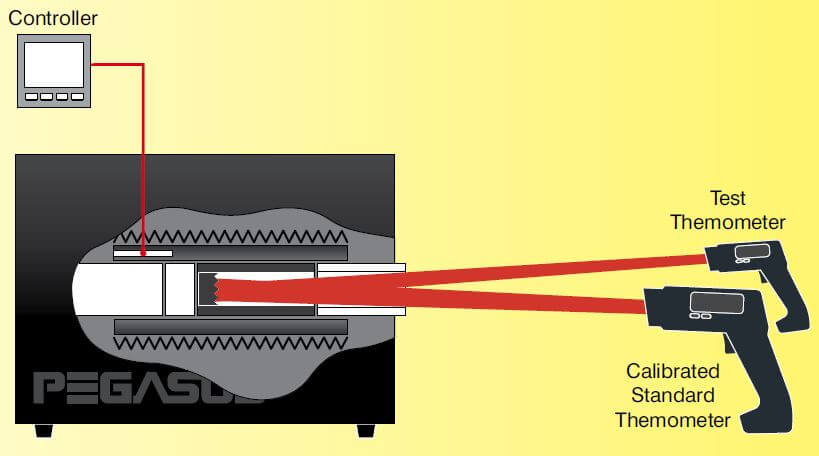

3- کالیبراسیون با استفاده از منبع استاندارد انتقال

کالیبراسیون پیرومتر با استفاده از منبع استاندارد انتقال

با این روش ترمومتر آزمایشی با یک ترمومتر تابشی radiation استاندارد مقایسه می شود.

4- استفاده از سل نقطه ثابت fixed point ITS-90

کالیبراسیون ترمومتر با استفاده از سل نقطه ثابت fixed point ITS-90

ترمومتر آزمایشی، نه در برابر یک منبع یا ترمومتر دیگر، بلکه در برابر دمای ثابت یک سل نقطه ثابت fixed point ITS-90 کالیبره شده است.

به عنوان مثال با ذوب مقداری گالیم خالص برای به دست آوردن دمای ثابت 29.7646 درجه سانتیگراد.

Blackbody جسم سیاه چیست ؟

Blackbody جسم سیاه به عنوان منبعی با بازتاب صفر zero reflectivity یا منبعی که حداکثر تابش ممکن emitting the maximum possible radiation (در تمام طول موج ها) را برای دمای خود ساطع می کند، تعریف شده است.

انتشار یا Emissivity چیست ؟

تابش نسبت تابش ساطع شده از یک سطح به تابش ساطع شده از black body در همان دما است.

کمپانی ISOTECH ایزوتک دارای طیف وسیعی از منابع با انتشار بالا همراه با یکنواختی حرارتی برای استفاده به عنوان منابع استاندارد اولیه برای کالیبراسیون مستقل با طول موج با عدم قطعیت پایین است.

منابع جسم سیاه کالیبراتورهای دماسنج مادون قرمز با انتشار بالا هستند.

انتشار بالا تابش گرمای کمتری را تضمین می کند که احتمال تداخل تشعشع را از بین می برد.

از آنجایی که دما به اندازه گیری شده ترین پارامتر در بین فرآیندهای صنعتی تبدیل می شود، اطمینان از کالیبراسیون مناسب برای تعمیر و نگهداری ماشین بسیار مهم است.

منابع جسم سیاه Blackbody کالیبراتورهای دماسنج مادون قرمز ( اینفرا رد infrared ) با انتشار بالا هستند.

انتشار بالا تابش گرمای کمتری را تضمین می کند که احتمال تداخل تشعشع را از بین می برد.

پیرومتر چیست ؟

پیرومتر یا دماسنج مادون قرمز وسیله ای برای اندازه گیری دما بدون تماس است.

پیرومتر از نظر فیزیک بر ارزیابی تشعشعات الکترومغناطیسی تابش شده از جسم مورد اندازه گیری، متناسب با دمای جسم استوار است.

پیرومتر برای چه مواردی استفاده می شود؟

پیرومتر، دستگاهی برای اندازه گیری دماهای نسبتاً بالا، مانند آنچه در کوره ها مشاهده می شود.

بیشتر پیرومترها با اندازه گیری تشعشعات بدنی که دمای آن اندازه گیری می شود کار می کنند.

تفاوت ترمومتر و پیرومتر چیست؟

این است که ترمومتر دستگاهی است که برای اندازه گیری دما استفاده می شود در حالی که پیرومتر یک ترمومتر است که برای اندازه گیری دماهای بالا طراحی شده است.

رنج پیرومتر چقدر است؟

700 درجه سانتیگراد تا 4000 درجه سانتیگراد

پیرومترهای نوری در طیف مرئی عمل می کنند تا دماها را معمولاً در محدوده 700 درجه سانتیگراد تا 4000 درجه سانتیگراد با مقایسه روشنایی فتومتریک جسم گرم شده در برابر روشنایی یک منبع استاندارد، مانند رشته تنگستن رشته ای، اندازه گیری کنند.

از چه چیزی می توانیم به عنوان منبع تشعشع جسم سیاه blackbody استفاده کنیم؟

منابع تشعشع جسم سیاه blackbody

برخی از نمونه‌هایی از رادیاتورهای جسم سیاه که نور مرئی ساطع می‌کنند یا تشعشع آنها برای سایر فرآیندها استفاده می‌شود عبارتند از: بخاری‌های الکتریکی، لامپ‌های رشته‌ای، اجاق‌ها، خورشید، ستارگان، تجهیزات دید در شب، دزدگیرها، حیوانات خونگرم و غیره.

کالیبراتور پیرومتر

منبع کالیبراسیون جسم سیاه چیست؟

منبع کالیبراسیون جسم سیاه ابزاری برای بررسی کالیبراسیون سنسور دمای مادون قرمز است.

این شامل یک جسم هدف گرم شده (یا سرد شده) است که دمای آن به طور دقیق مشخص است و مبنایی برای کالیبراسیون دقیق پیرومترهای فروسرخ اینفرارد است.

آیا ترمومتر مادون قرمز همان پیرومتر است؟

دو نوع اصلی از پیرومتر وجود دارد: پیرومترهای نوری، که در آن شما به منبع گرما از طریق یک تلسکوپ کوچک نگاه می کنید و اندازه گیری دستی انجام می دهید، و پیرومترهای الکترونیکی دیجیتال (که دماسنج های مادون قرمز نیز نامیده می شوند) که به طور کامل خودکار اندازه گیری می کنند.

کالیبراتور مادون قرمز چیست؟

کالیبراتورهای هدف IR برای کالیبره کردن دماسنج های مادون قرمز (IR) استفاده می شوند.

چگونه یک پیرومتر مادون قرمز را کالیبره می کنید؟

یک روش تا حدودی دقیق برای کالیبراسیون با ترموکوپل شامل اندازه‌گیری دمای یک جسم با یک ترموکوپل قابل اعتماد و سپس اندازه‌گیری آن با پیرومتر است.

سپس ابزار را می توان تنظیم کرد تا اندازه گیری دقیق ارائه شده توسط ترموکوپل را منعکس کند.
